ĐỒNG HỒ NHIỆT ĐỘ NỐI CLAMP

1. VÌ SAO ĐỒNG HỒ NHIỆT ĐỘ NỐI CLAMP ĐƯỢC NHÀ MÁY ƯA DÙNG NHẤT?

Trong lĩnh vực sản xuất công nghiệp – đặc biệt là thực phẩm – đồ uống – dược phẩm – hóa mỹ phẩm – nước RO – nhà máy sữa – bia – rượu – hóa chất sạch, thiết bị đo nhiệt độ luôn là một phần quan trọng.

Nhưng tại sao đa số nhà máy hiện nay chọn kiểu kết nối Clamp?

Vì loại kết nối này có 6 ưu điểm:

1. Chuẩn vệ sinh (Hygienic Standard – ISO / 3A)
   → Không bám bẩn, không tạo khe kẽ, vệ sinh CIP/SIP dễ.
2. Tháo lắp cực nhanh (dưới 5 giây)
   → Phù hợp dây chuyền cần bảo trì thường xuyên.
3. Không rò rỉ, không cần quấn keo
   → Đệm gasket silicone / PTFE đảm bảo độ kín gần như tuyệt đối.
4. An toàn vệ sinh thực phẩm – dược phẩm
   → Không phải ren – không giữ lại vi sinh.
5. Phù hợp tốc độ dòng cao
   → Không gây nhiễu dòng chảy như ren hoặc mặt bích.
6. Lắp được ở không gian hẹp
   → Đặc biệt trong tank, bồn, đường ống inox vi sinh.

Những lý do trên khiến Đồng hồ nhiệt độ nối Clamp trở thành tiêu chuẩn số 1 trong nhà máy hiện đại.

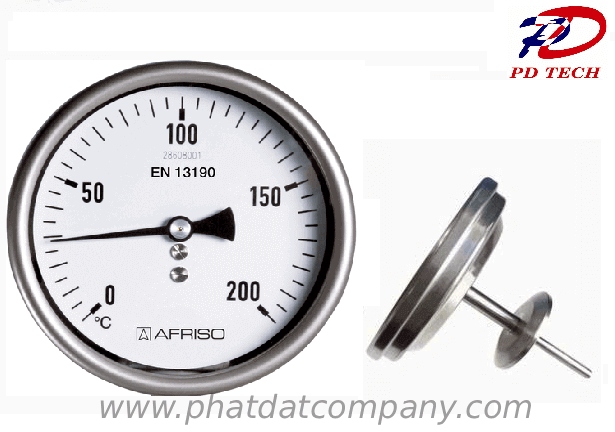

Đồng hồ nhiệt độ nối Clamp

2. ĐỒNG HỒ NHIỆT ĐỘ NỐI CLAMP LÀ GÌ?

Đồng hồ nhiệt độ nối Clamp là thiết bị đo nhiệt độ dùng que cảm biến (stem) gắn với đầu đồng hồ dạng cơ hoặc dạng điện tử, lắp vào đường ống bằng kẹp Clamp (Clamp Tri-Clamp).

Cấu tạo gồm 4 phần chính:

• Đầu hiển thị: dạng kim cơ hoặc LCD điện tử
• Que đo (stem): inox 304/316 theo tiêu chuẩn vệ sinh
• Kết nối Clamp: 1”, 1.5”, 2”, 2.5”
• Gasket: Silicone – Viton – EPDM – PTFE

Đồng hồ nhiệt độ Clamp

3. CẤU TẠO CHI TIẾT

1. Mặt đồng hồ / bộ hiển thị

• Loại cơ: Thermometer Dial
• Loại điện tử: PT100 / Thermocouple + Transmitter

Chất liệu kính:

• Kính cường lực
• Kính chống mờ
• Kính chống rung

2. Que đo (Stem)

• Vật liệu: SUS316L
• Độ bóng Ra < 0.8 µm (chuẩn vi sinh)
• Đường kính stem: 6mm / 8mm / 10mm
• Chiều dài: 50 – 500mm

3. Kết nối Clamp

• Chuẩn 3A – DIN11851 – SMS
• Kích thước phổ biến:
  • Clamp 1”
  • Clamp 1.5”
  • Clamp 2”

4. Bộ truyền nhiệt (Thermal system)

• Filled system (cơ)
• RTD/TC (điện tử)

5. Gasket vi sinh

• Silicone (CIP)
• EPDM (nhiệt cao)
• PTFE (hóa chất)

Đồng hồ nhiệt độ kết nối Clamp

4. NGUYÊN LÝ HOẠT ĐỘNG

Tùy loại:

A. Đồng hồ nhiệt độ cơ (Dạng chân đứng – chân sau)

Nguyên lý: giãn nở môi chất → truyền lên cơ cấu bánh răng → kim xoay.

B. Cảm biến nhiệt độ điện tử (PT100 – Thermocouple – 4–20mA)

Nguyên lý:

• PT100 thay đổi điện trở theo nhiệt độ
• Thermocouple sinh ra điện áp miliVolt
• Bộ transmitter chuyển tín hiệu → 4–20mA / 0–10V / Modbus

Đồng hồ nhiệt độ nối Clamp

5. ƯU ĐIỂM KHI LẮP TRÊN ĐƯỜNG ỐNG NHÀ MÁY

1. Không gây nhiễu dòng
2. Lắp cực nhanh
3. Độ bền cao > 10 năm
4. Chịu rung, chịu CIP/SIP
5. Vệ sinh chuẩn GMP – HACCP – ISO 22000
6. Không rò rỉ dù áp cao 10 – 25 bar
7. Thay thế cực dễ (không dừng máy lâu)

6. LĨNH VỰC ỨNG DỤNG

A. Nhà máy thực phẩm – đồ uống

• Sữa
• Nước giải khát
• Bia
• Rượu
• Đường
• Dầu ăn
• Thủy sản

B. Nhà máy dược phẩm – mỹ phẩm

• Gel
• Dung dịch
• Nước RO
• Tank pha chế

C. Nhà máy hóa chất – hóa chất sạch

• Dung môi
• Hóa chất trung tính
• Tinh dầu
• Chất tẩy rửa

D. Hơi nước áp thấp / nước nóng

• Boiler
• Heat exchanger

7. CHỌN ĐỒNG HỒ NHIỆT ĐỘ NỐI CLAMP NHƯ THẾ NÀO CHO CHUẨN?

1. Chọn theo dải nhiệt độ

• 0…120°C – nước sạch
• 0…160°C – thực phẩm, đồ uống
• 0…200°C – hơi nóng
• 0…300°C – dầu nhiệt

2. Chọn theo chiều dài que đo

Gợi ý:

• 50mm → đường ống nhỏ
• 100mm → tank
• 150mm → dây chuyền rửa CIP
• 200–500mm → bồn lớn

3. Chọn theo kích thước Clamp

4. Chọn thương hiệu uy tín

• Đức
• Mỹ
• Ý
• Nhật
• Hàn Quốc

(Phát Đạt Company đang phân phối hàng tiêu chuẩn châu Âu – độ bền cao – chuẩn vi sinh)

8. HƯỚNG DẪN LẮP ĐẶT CHUẨN NHÀ MÁY

Bước 1: Kiểm tra bề mặt Ferrule

• Không trầy xước
• Không dính dầu mỡ
• Không cong vênh

Bước 2: Lắp Gasket đúng chuẩn

• Silicone cho thực phẩm
• EPDM cho nhiệt cao
• PTFE cho hóa chất

Bước 3: Siết Clamp theo lực

• Không siết quá chặt → gasket bị ép méo
• Không lỏng → dễ rò rỉ

Bước 4: Kiểm tra hệ thống sau lắp

• Không có bọt khí
• Kim lên ổn định

Đồng hồ nhiệt độ nối Clamp lắp tại nhà máy khách hàng

9. LỖI THƯỜNG GẶP & CÁCH KHẮC PHỤC

1. Kim dao động mạnh

Nguyên nhân: rung đường ống
→ Giải pháp: gắn thêm damper

2. Đọc sai nhiệt độ

Nguyên nhân: dài que đo không phù hợp
→ Chọn lại chiều dài stem

3. Rò rỉ tại Clamp

Nguyên nhân: gasket cũ
→ Thay gasket mới

4. Đồng hồ chết sau 1–2 năm

Nguyên nhân: hơi nước búa, rung
→ Chọn thêm phụ kiện thermowell

10. SO SÁNH ĐỒNG HỒ NHIỆT ĐỘ NỐI CLAMP VS. REN VS. MẶT BÍCH

Clamp vượt trội trong tất cả ứng dụng vệ sinh.

11. GIẤY CHỨNG NHẬN

• Certificate 3A

Chứng nhận 3A

12. TƯ VẤN MUA HÀNG (KINH NGHIỆM TỪ CHUYÊN GIA)

Chọn đồng hồ nhiệt độ nối Clamp cần:

1. Đơn vị cung cấp có kỹ thuật
2. Chứng từ đầy đủ
3. Thời gian giao hàng nhanh
4. Hàng chính hãng
5. Báo giá minh bạch

Phát Đạt Company hiện là đơn vị chuyên thiết bị đo chuẩn châu Âu và có sẵn hàng tại kho.

13. BÁO GIÁ ĐỒNG HỒ NHIỆT ĐỘ NỐI CLAMP

Giá từ: … VNĐ
Tùy theo:

• Dải đo
• Chiều dài stem
• Kích thước Clamp
• Thương hiệu
• Loại cơ hoặc điện tử

14. CAM KẾT TỪ PHÁT ĐẠT COMPANY

• Hàng chính hãng – CO CQ đầy đủ
• Tư vấn kỹ thuật miễn phí
• Giao hàng miễn phí toàn quốc
• Đổi mới 1 đổi 1 nếu lỗi
• Hỗ trợ lắp đặt
