Hướng Dẫn Chọn Thước Đo Mức Dầu Từ Tính: 7 Tiêu Chí Kỹ Thuật Cần Biết

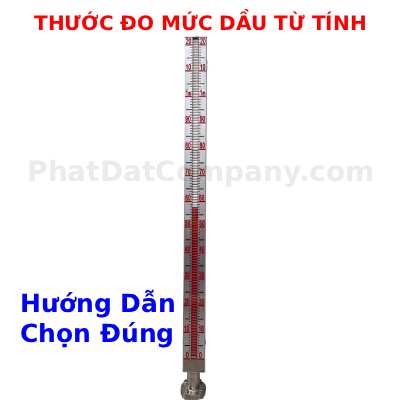

Thước đo mức dầu từ tính – cần chọn chiều dài đo, vật liệu và kiểu kết nối phù hợp với bồn chứa.
Trong nhà máy, bồn dầu diesel cấp cho máy phát điện, bồn dầu DO, bể nước, bồn dầu FO hoặc bồn chứa nhiên liệu công nghiệp đều cần theo dõi mức chất lỏng để quản lý lượng tồn, lập kế hoạch cấp dầu và hạn chế tình trạng cạn hoặc tràn bồn. Vì vậy, đa số đều cần dùng Thước đo mức dầu từ tính.
Tuy nhiên, chọn thước đo mức dầu không chỉ là chọn một thiết bị có thang chia từ 0 đến 100%. Nếu chọn sai chiều dài đo, vật liệu tiếp xúc với dầu, giới hạn nhiệt độ hoặc kiểu kết nối, thiết bị có thể không hiển thị đúng hoặc không phù hợp với điều kiện vận hành.
Vậy nên chọn thước đo mức dầu từ tính như thế nào để phù hợp với bồn chứa thực tế?
Từ góc độ ứng dụng công nghiệp, Phát Đạt Company đề xuất kiểm tra 7 tiêu chí: loại chất lỏng, chiều cao đo, áp suất, nhiệt độ, vật liệu, kết nối lắp đặt và nhu cầu cảnh báo mức.
Thước đo mức dầu từ tính là gì?

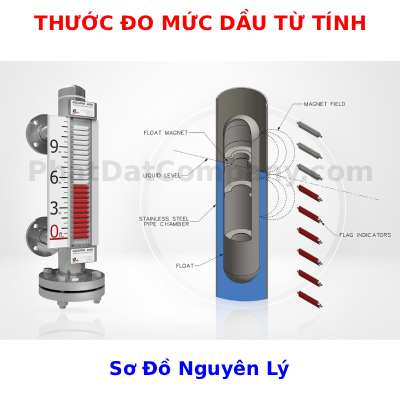

Phao di chuyển theo mức chất lỏng; cơ cấu từ tính truyền trạng thái đến bộ chỉ thị bên ngoài theo thiết kế của thiết bị.
Thước đo mức dầu từ tính hay thước đo từ tính là thiết bị chỉ báo mức chất lỏng trong bồn bằng cơ cấu phao có nam châm kết hợp với bộ chỉ thị bên ngoài. Ở một số thiết kế, phao di chuyển theo mức chất lỏng trong buồng đo; từ trường của phao làm các phần tử chỉ thị đổi trạng thái hoặc màu sắc.
Nhờ đó, người vận hành có thể quan sát mức dầu từ bên ngoài mà không nhất thiết phải nhìn trực tiếp vào chất lỏng bên trong bồn.
Cần lưu ý rằng cấu tạo cụ thể phụ thuộc từng dòng sản phẩm. Có thiết bị dạng buồng đo lắp bên hông bồn, có loại tích hợp ống đo và phao, và có loại cho phép lắp thêm công tắc báo mức. Không nên mặc định mọi thước đo mức từ tính đều có cùng kết cấu hoặc chức năng.
Thước đo mức từ tính khác gì thước đo mức thông thường?
Nếu nhà máy chỉ cần quan sát mức tại chỗ, thước từ tính có thể là lựa chọn phù hợp. Nếu cần truyền dữ liệu về phòng điều khiển, cần xác định rõ có cần thêm công tắc mức, cảm biến liên tục hay bộ truyền tín hiệu hay không.
1. Xác định loại dầu và điều kiện vận hành
Trước khi hỏi giá, hãy xác định thiết bị sẽ đo loại chất lỏng nào:
Tên gọi “dầu” chưa đủ để lựa chọn vật liệu. Cần xác định thành phần thực tế, tỷ trọng, độ nhớt, nhiệt độ vận hành và khả năng tương thích hóa học với các bộ phận tiếp xúc chất lỏng.
Đối với dầu có độ nhớt cao hoặc vận hành ở nhiệt độ cao, cần xác nhận khả năng di chuyển của phao, vật liệu phao và giới hạn làm việc của gioăng, nam châm cùng các chi tiết bên trong.
Kinh nghiệm lựa chọn: gửi cho nhà cung cấp tên chất lỏng cụ thể và điều kiện vận hành thay vì chỉ yêu cầu “một thước đo mức dầu”.
2. Chọn chiều cao đo theo bồn chứa
Chiều cao bồn không phải lúc nào cũng bằng chiều dài đo hữu ích của thiết bị.
Kỹ sư cần xác định:
Ví dụ, bồn cao 2 m không đồng nghĩa với việc phải chọn thước có chiều dài đo đúng 2 m. Vùng đo thực tế phụ thuộc vị trí kết nối, khoảng cách từ đầu nối đến hai đầu thang chia và khoảng vận hành hữu ích của bồn.
Trước khi đặt hàng, hãy gửi bản vẽ bồn hoặc kích thước giữa hai điểm kết nối. Nếu chưa có bản vẽ, nên đo thực tế và xác nhận lại kích thước với nhà cung cấp.
3. Kiểm tra áp suất và nhiệt độ làm việc
Áp suất và nhiệt độ là hai thông số quan trọng khi chọn thiết bị lắp trên bồn công nghiệp.
Cần xác nhận:
Không nên chọn thiết bị chỉ dựa vào nhiệt độ phòng hoặc áp suất hiện tại khi hệ thống có thể vận hành ở điều kiện khác.
Đặc biệt, giới hạn của thân kim loại không đồng nghĩa với giới hạn của toàn bộ thiết bị. Phao, nam châm, gioăng và các chi tiết chỉ thị có thể có giới hạn thấp hơn.
4. Chọn vật liệu phù hợp với môi chất
Thân thiết bị, buồng đo, phao, gioăng và các chi tiết tiếp xúc chất lỏng có thể sử dụng các vật liệu khác nhau.
Điều kiện ứng dụng | Điều cần xác minh |
| Bồn diesel hoặc dầu DO | Khả năng tương thích với dầu, gioăng và các chi tiết tiếp xúc |
| Dầu FO hoặc dầu nhớt | Độ nhớt, nhiệt độ, khả năng di chuyển của phao |
| Môi trường có nguy cơ ăn mòn | Thành phần hóa học và dữ liệu tương thích vật liệu |
| Nhiệt độ cao | Giới hạn nhiệt độ của phao, nam châm, gioăng và chỉ thị |
| Khu vực ngoài trời | Chống ăn mòn bên ngoài, chống nước và độ bền của bộ chỉ thị |
Không nên kết luận rằng inox 304 hoặc inox 316 phù hợp với mọi loại dầu và mọi điều kiện. Việc lựa chọn phải căn cứ vào môi chất thực tế và dữ liệu của nhà sản xuất.
5. Xác định nhu cầu chỉ báo tại chỗ hay cảnh báo tự động
Đây là điểm dễ bị bỏ sót khi đặt mua thiết bị.
Trường hợp A – Chỉ cần xem mức dầu tại bồn: có thể chọn thước chỉ thị mức phù hợp, không nhất thiết phải có tiếp điểm điện.
Trường hợp B – Cần cảnh báo mức thấp hoặc mức cao: cần kiểm tra thiết bị có hỗ trợ công tắc mức hay không, số lượng tiếp điểm, vị trí tác động và thông số điện.
Trường hợp C – Cần điều khiển bơm hoặc van: phải xác định rõ logic điều khiển, tín hiệu đưa về relay hoặc PLC, trạng thái an toàn khi mất nguồn và yêu cầu bảo vệ của hệ thống.
Không nên mặc định mọi thước đo mức từ tính đều có sẵn tín hiệu 4–20 mA, Modbus hoặc chức năng điều khiển bơm. Các tính năng này phải được xác nhận theo đúng model và cấu hình đặt hàng.

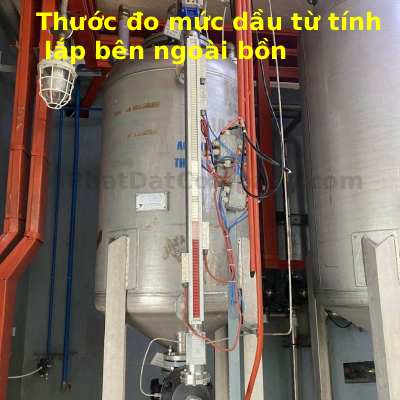

6. Kiểm tra kiểu kết nối và không gian lắp đặt
Khi lắp đặt, cần kiểm tra vị trí kết nối, chiều dài đo, không gian quan sát và khả năng bảo trì thiết bị.
Trước khi đặt thiết bị, hãy kiểm tra:
Nếu thay thế thiết bị cũ, nên chụp ảnh toàn bộ thiết bị, hai đầu kết nối và nhãn model. Đồng thời, đo khoảng cách tâm hai đầu nối để giảm nguy cơ đặt nhầm kích thước.
7. Chọn nhà cung cấp có thể xác nhận thông số kỹ thuật
Một báo giá phù hợp nên xác định rõ model, chiều dài đo, vật liệu, kết nối, giới hạn áp suất và nhiệt độ, phụ kiện đi kèm và tùy chọn công tắc mức.
Trước khi chốt đơn, hãy yêu cầu tài liệu kỹ thuật hoặc xác nhận bằng văn bản đối với những thông số quan trọng của ứng dụng.
Đây là cách giảm rủi ro mua nhầm thiết bị và giúp bộ phận mua hàng, kỹ thuật và bảo trì cùng thống nhất yêu cầu.
Kinh nghiệm thực tế khi chọn thước đo mức dầu cho nhà máy

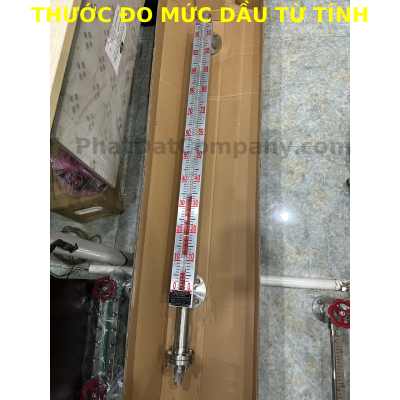

Kiểm tra ngoại quan, model, kết nối và đối chiếu thông số theo đơn hàng trước khi giao đến nhà máy khách.
.jpg)

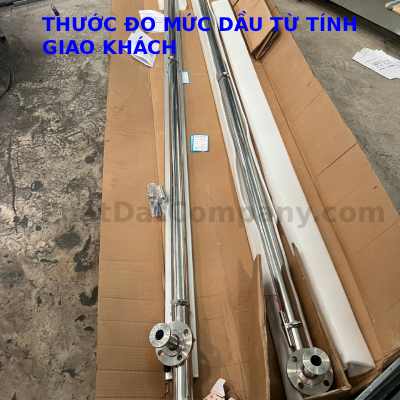

Thước đo mức dầu từ tính được đóng thùng carton để giao đến nhà máy khách hàng.
Trong thực tế, vấn đề thường không nằm ở việc thiết bị có thang chia hay không, mà ở việc cấu hình thiết bị có phù hợp với bồn và mục đích sử dụng hay không.
Một số tình huống cần kiểm tra kỹ:
Nếu cần tiết kiệm chi chí cho nhà máy. Anh/chị có thể tham khảo thêm Đồng hồ đo mức dầu/nước số cơ hoặc Đồng hồ báo mức dầu/nước trong bồn bể công nghiệp.
Sai lầm thường gặp khi chọn thước đo mức dầu từ tính
Sai lầm | Rủi ro có thể gặp | Cách chọn đúng |
| Chọn chiều dài thước bằng chiều cao tổng thể của bồn | Thang đo không phù hợp với vùng mức dầu cần theo dõi | Xác định chiều cao đo hữu ích và khoảng cách giữa các đầu kết nối |
| Chỉ cung cấp tên “dầu diesel” hoặc “dầu công nghiệp” | Chưa đủ dữ liệu để xác nhận vật liệu và cấu hình thiết bị | Cung cấp loại dầu, nhiệt độ, áp suất và thông tin môi chất thực tế |
| Chọn inox 304 hoặc 316 theo thói quen | Vật liệu hoặc gioăng có thể không tương thích với môi chất và điều kiện vận hành | Đối chiếu dữ liệu tương thích vật liệu và thông số của nhà sản xuất |
| Chỉ kiểm tra khả năng chịu áp của thân thiết bị | Phao, nam châm hoặc gioăng có thể có giới hạn thấp hơn | Kiểm tra giới hạn áp suất và nhiệt độ của toàn bộ cụm thiết bị |
| Cần báo cạn, báo đầy nhưng chỉ đặt thước hiển thị | Không có tín hiệu cảnh báo như yêu cầu | Xác định trước công tắc mức, vị trí tác động và phương án kết nối điều khiển |
| Cho rằng thước từ tính nào cũng truyền tín hiệu về PLC | Thiết bị có thể không có ngõ ra điện phù hợp | Xác nhận model có công tắc mức hoặc bộ truyền tín hiệu theo yêu cầu |
| Không kiểm tra kích thước và kiểu kết nối | Không lắp vừa đường ống hoặc vị trí lắp trên bồn | Xác nhận ren/mặt bích, tiêu chuẩn, kích thước và khoảng cách tâm kết nối |
| Chỉ so sánh giá mua ban đầu | Có thể phát sinh chi phí thay thế, sửa đổi kết nối hoặc bảo trì | So sánh cấu hình, tài liệu kỹ thuật, phụ kiện và điều kiện bảo hành |
| Thay thiết bị cũ nhưng không đối chiếu model | Sai chiều dài đo, vật liệu hoặc kiểu kết nối | Chụp nhãn thiết bị cũ, đo kích thước và gửi bản vẽ cho nhà cung cấp |
| Thấy chỉ thị không đổi liền kết luận thiết bị hỏng | Có thể bỏ sót nguyên nhân từ lắp đặt hoặc cơ cấu phao | Kiểm tra theo hướng dẫn nhà sản xuất và quy trình an toàn của nhà máy |
Kinh nghiệm Phát Đạt: Trước khi báo giá, nên xác nhận tối thiểu 6 thông tin: loại dầu, chiều cao đo, áp suất, nhiệt độ, vật liệu và kiểu kết nối. Nếu cần cảnh báo hoặc điều khiển tự động, phải bổ sung yêu cầu về công tắc mức và tín hiệu điều khiển.
Bảng so sánh các phương pháp đo mức dầu
Tiêu chí | Thước đo mức từ tính | Kính thủy | Cảm biến mức điện tử |
| Quan sát mức tại chỗ | Có | Có, tùy thiết kế | Tùy loại hiển thị |
| Quan sát qua kính trong suốt | Không nhất thiết | Có | Không |
| Truyền tín hiệu điều khiển | Chỉ khi có tùy chọn phù hợp | Thường cần thiết bị bổ sung | Tùy model, thường có nhiều tùy chọn |
| Khả năng tích hợp cảnh báo | Có thể có công tắc mức | Có thể bổ sung | Tùy loại cảm biến |
| Yêu cầu điện | Cơ cấu chỉ thị cơ bản có thể không cần điện | Thường không cần điện | Phụ thuộc loại |
| Điểm cần kiểm tra | Phao, nam châm, thang chỉ thị, kết nối | Kính, gioăng, độ kín và khả năng quan sát | Nguyên lý đo, nguồn điện, tín hiệu và điều kiện lắp |
Kết luận: nếu cần quan sát mức dầu tại bồn và muốn có thang chỉ thị bên ngoài, thước đo mức từ tính là một phương án đáng xem xét. Nếu cần giám sát từ xa hoặc điều khiển tự động, cần chọn cấu hình đáp ứng đúng yêu cầu tín hiệu.
Phát Đạt Company hỗ trợ lựa chọn thước đo mức dầu như thế nào?
Phát Đạt Company kinh doanh thiết bị đo lường công nghiệp và có nội dung sản phẩm liên quan đến thước đo mức dầu từ tính. Khi yêu cầu tư vấn hoặc báo giá, khách hàng nên cung cấp các thông tin sau để việc lựa chọn chính xác hơn:
Việc cung cấp đủ thông tin ngay từ đầu giúp nhà cung cấp đối chiếu cấu hình kỹ thuật trước khi báo giá.
Câu hỏi thường gặp
1. Thước đo mức dầu từ tính hoạt động như thế nào?
Thiết bị sử dụng phao có nam châm di chuyển theo mức chất lỏng. Từ trường tác động lên bộ chỉ thị bên ngoài để thể hiện mức, tùy theo cấu tạo của từng model.
2. Thước đo mức dầu từ tính có cần điện không?
Bộ chỉ thị cơ học có thể hoạt động không cần nguồn điện. Tuy nhiên, công tắc mức, bộ truyền tín hiệu hoặc thiết bị giám sát bổ sung có thể cần nguồn điện.
3. Có thể dùng thước đo mức từ tính cho bồn diesel không?
Có thể xem xét nếu model được nhà sản xuất xác nhận tương thích với diesel và đáp ứng chiều cao đo, áp suất, nhiệt độ, vật liệu cũng như kết nối của bồn.
4. Thước đo mức từ tính có báo cạn và báo đầy được không?
Một số model có thể lắp công tắc mức tại vị trí phù hợp. Cần xác nhận số lượng công tắc, vị trí tác động và khả năng kết nối với hệ thống điều khiển.
5. Làm sao chọn đúng chiều dài thước đo mức dầu?
Cần xác định khoảng mức thấp nhất và cao nhất muốn theo dõi, chiều cao đo hữu ích, vị trí các đầu kết nối và bản vẽ lắp đặt. Không nên chọn chỉ dựa vào chiều cao tổng thể của bồn.
6. Thước đo mức dầu từ tính có thể thay thế cảm biến mức điện tử không?
Không phải trong mọi trường hợp. Nếu chỉ cần quan sát tại chỗ, thước từ tính có thể đáp ứng. Nếu cần tín hiệu liên tục, truyền dữ liệu về PLC hoặc giám sát từ xa, cần chọn thiết bị và cấu hình có khả năng đáp ứng các yêu cầu đó.
7. Khi thước đo mức dầu không hiển thị đúng, cần kiểm tra gì?
Cần kiểm tra tình trạng lắp đặt, mức chất lỏng thực tế, khả năng di chuyển của phao và cơ cấu chỉ thị theo tài liệu hướng dẫn của nhà sản xuất. Không tháo thiết bị khỏi bồn đang có áp suất hoặc nhiệt độ nguy hiểm; việc kiểm tra phải được thực hiện theo quy trình an toàn của nhà máy.
Liên hệ tư vấn thước đo mức dầu từ tính
Để chọn đúng thước đo mức dầu cho bồn công nghiệp, hãy gửi cho Phát Đạt Company loại dầu, chiều cao bồn, áp suất, nhiệt độ, kiểu kết nối và nhu cầu cảnh báo mức.
