Giới thiệu chung về Đồng hồ đo nhiệt độ
Đồng hồ đo nhiệt độ đầu tiên được biết đến thực sự được chế tạo để chứng minh nguyên lý giãn nở vì nhiệt của không khí, bởi nhà khoa học Philo xứ Byzantium (280 – 220 TCN), làm việc tại Thư viện Alexandria.
Đồng hồ đo nhiệt độ Galileo hay nhiệt kế Galileo thực chất được cho là của Galileo Galilei. Được chế tạo vào năm 1607 (và được Fahrenheit hoàn thiện vào năm 1709).
Về mặt vật lý, Đồng hồ đo nhiệt độ của Galileo sử dụng nguyên lý Archimedes, nghĩa là nếu chúng ta có hai chất lỏng có mật độ khác nhau, chất lỏng có mật độ thấp hơn sẽ có xu hướng dâng lên trong khi chất lỏng có mật độ cao hơn sẽ có xu hướng hạ xuống.
Do đó, khi nhiệt độ khí quyển tăng lên, chất lỏng trong các ống sẽ giảm mật độ.
Đồng hồ đo nhiệt độ chất lỏng và khí
Mặc dù có vẻ rất khác so với nhiệt kế thủy ngân hoặc gali mà chúng ta đều biết, nhưng nguyên lý chi phối hoạt động của tất cả Đồng hồ đo nhiệt độ chất lỏng đều giống nhau, tức là sự giãn nở vì nhiệt, vì khi nhiệt độ thay đổi, không chỉ mật độ chất lỏng thay đổi mà thể tích của nó cũng thay đổi.
Khí cũng hoạt động theo cùng một cách như chất lỏng, với điểm khác biệt duy nhất là Đồng hồ đo nhiệt độ khí chính xác hơn nhiều và được sử dụng để hiệu chuẩn các Đồng hồ đo nhiệt độ khác.
Đồng hồ đo nhiệt độ lá kim loại kép
Mặt khác, Đồng hồ đo nhiệt độ lá kim loại kép được tạo thành từ lá kim loại hình chữ U hoặc xoắn ốc, bao gồm hai kim loại có hệ số giãn nở khác nhau, chẳng hạn như sắt và đồng, được ghép nối và hàn lại với nhau. Một đầu của lá kim loại này được kết nối với một chỉ số hoặc con trỏ di chuyển dọc theo thang chia độ. Khi nhiệt độ tăng, lá kim loại cong từ phần kim loại ít giãn nở hơn và sự biến dạng di chuyển con trỏ, cho phép quan sát sự thay đổi nhiệt độ.
Đồng hồ đo nhiệt độ dạng dây
Đồng hồ đo nhiệt độ dạng dây cũng khai thác nguyên lý giãn nở của chất lỏng, khi chịu ứng suất nhiệt, cho phép giãn nở một vòng xoắn ốc bên trong luôn được kết nối với một con trỏ. Các thành phần chính trong loại nhiệt kế này là:
Bóng cảm biến: thành phần tiếp xúc trực tiếp với nguồn nhiệt, có thể làm bằng đồng hoặc đồng thau, tùy thuộc vào nhiệt độ cần phát hiện.
Dây mao dẫn: "cáp" bằng đồng đục lỗ kết nối bóng đèn và xoắn ốc (thành phần nhạy cảm). Bên trong, chất lỏng tổng hợp chảy cho phép các bộ phận giãn nở: dựa trên phạm vi nhiệt độ cần phát hiện, chiều dài của dây mao dẫn được tính theo nguyên tắc độ nhớt của chất lỏng.
Xoắn ốc (thành phần nhạy cảm): thành phần này được làm bằng đồng và được kết nối với một trong các đầu của mao dẫn. Cho phép chuyển động dựa trên nhiệt truyền từ bóng đèn đến xoắn ốc và do đó đến chỉ số đọc (con trỏ).
Nhờ nguyên lý giãn nở được mô tả ở trên, chúng ta có thể có được kết quả đọc nhiệt độ rất chính xác.

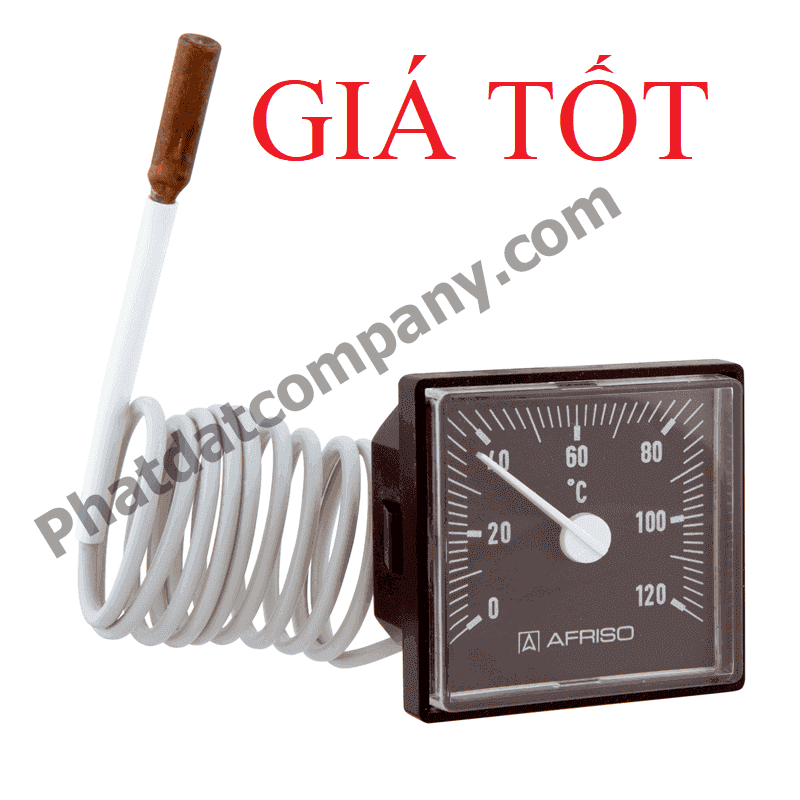

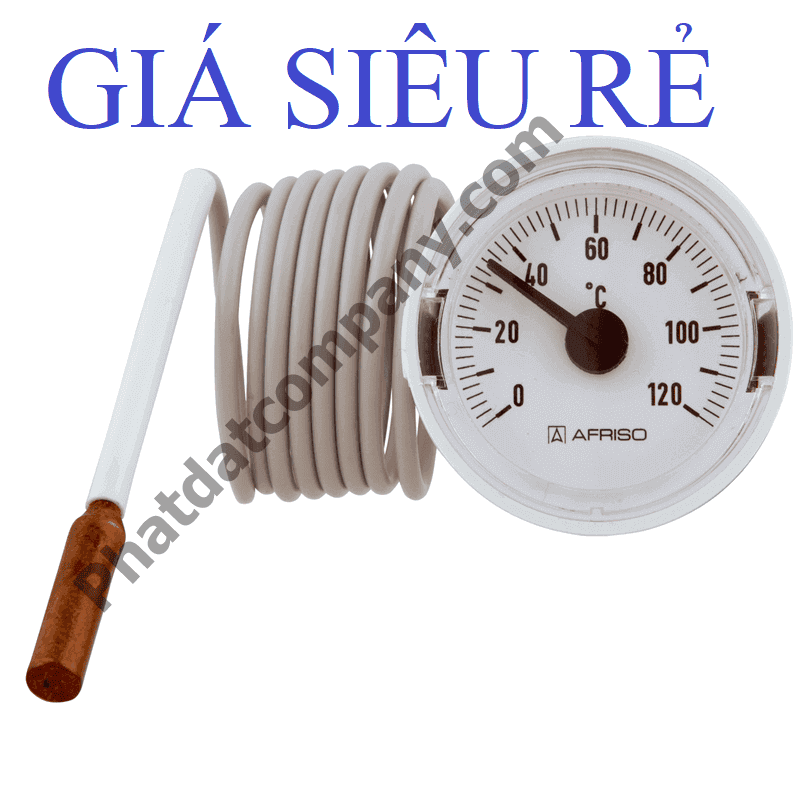

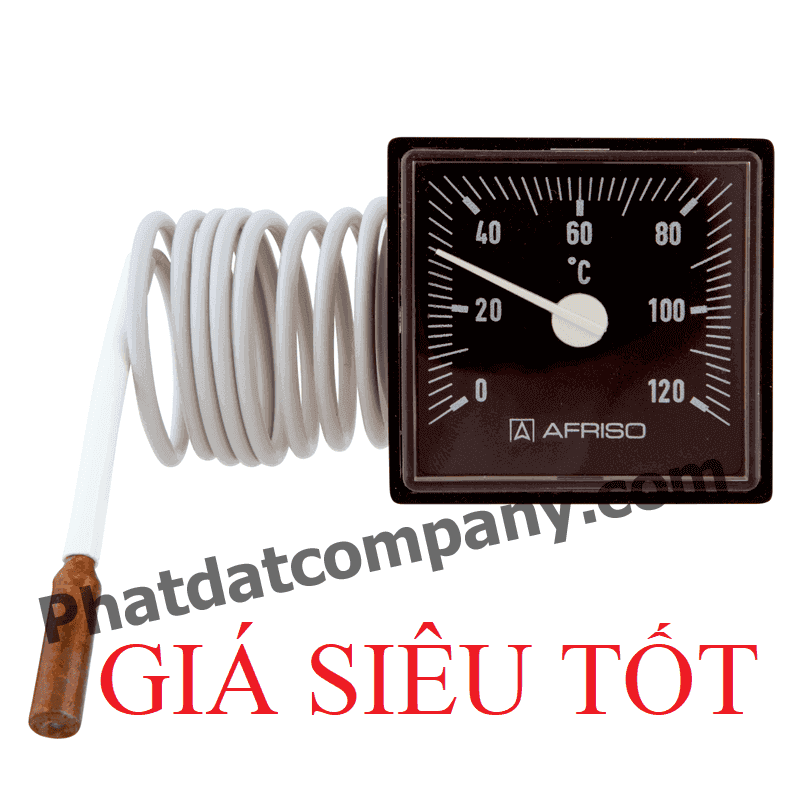

Đồng hồ đo nhiệt độ dạng dây THK 52 của nhà sản xuất AFRISO , xuất xứ Châu Âu
AFRISO sản xuất nhiều loại Đồng hồ đo nhiệt độ dạng dây, chủ yếu dành riêng cho lắp ráp nồi hơi, thiết bị phục vụ ăn uống và thiết bị điện nói chung, có khả năng hoạt động ở phạm vi nhiệt độ từ 0°C đến 120°C.
Dựa trên nhiệt độ phát hiện mong muốn, vật liệu của bóng đèn có thể thay đổi từ đồng (lên đến 120°C) đến đồng thau (đối với nhiệt độ cao hơn).
Về mặt thẩm mỹ, màn hình chứa chỉ số chia độ và con trỏ có thể là hình vuông, tròn hoặc hình chữ nhật, tùy theo vỏ chuyên dụng và các góc phần tư đọc bên trong có thể được tùy chỉnh bằng màu sắc và ký tự, khiến chúng có thể tùy chỉnh hoàn toàn.
Cấu tạo của Đồng hồ đo nhiệt độ dạng dây
Ống mao quản chỉ có thể được kết nối với nhiệt kế khí, không có trong nhiệt kế lưỡng kim.
Các thành phần của Đồng hồ đo nhiệt độ dạng dây là:
Bóng cảm biến: thành phần tiếp xúc trực tiếp với nguồn nhiệt. Nó có thể được làm bằng đồng hoặc đồng thau, tùy thuộc vào nhiệt độ cần đo.
Dây mao quản: Một "cáp" bằng đồng đục lỗ kết nối bóng đèn và xoắn ốc. Một chất lỏng tổng hợp chảy bên trong. Dựa trên phạm vi nhiệt độ cần đo, chiều dài của mao quản được tính theo các quy tắc về độ nhớt của chất lỏng. Nhiệt độ được đo bằng đầu đo đặt ở cuối ống mao quản.
Xoắn ốc: thành phần này được làm bằng đồng và được kết nối với một đầu của mao quản. Nó cho phép chuyển động dựa trên nhiệt truyền qua bóng đèn đến xoắn ốc và do đó đến chỉ báo đọc (con trỏ).
.webp)
Nguyên lý hoạt động của Đồng hồ đo nhiệt độ dạng dây mao quản
Ống mao quản
Ống mao quản là một ống thủy tinh rất mỏng, bên trong có chất lỏng tổng hợp chảy. Dưới tác động của nhiệt độ, thể tích của nó thay đổi, khiến kim chỉ cong trên nền mặt số của nhiệt kế có thang đo nhiệt độ.
Nguyên lý đo dây dẫn mao quản
Đo nhiệt độ dựa trên hiện tượng giãn nở của chất lỏng được đặt trong ống mao quản. Nhiệt độ được đọc bởi một cảm biến, được đặt ở cuối mao quản
.webp)
Ứng dụng của Đồng hồ đo nhiệt độ dạng dây
Đồng hồ đo nhiệt độ dạng dây
Các lưới điện phụ thuộc vào các máy biến áp mạnh để tạo ra năng lượng và nếu các máy biến áp này bị kéo dài hoặc quá tải, chúng có thể dẫn đến mất điện hoặc thậm chí là hỏng thiết bị tốn kém.
Hiểu được tầm quan trọng của nhiệt độ đối với máy biến áp là rất quan trọng để bảo vệ thiết bị và tối đa hóa hiệu quả. Nguyên nhân phổ biến nhất khiến tuổi thọ máy biến áp giảm là nhiệt độ quá cao. Trong khi sự kiện quá nhiệt cực độ có thể gây ra nổ, thì ngay cả các sự kiện quá nhiệt vừa phải liên tục cũng có thể làm giảm tuổi thọ của máy biến áp. Nhiều máy biến áp cũng bao gồm lớp cách điện giúp duy trì hiệu suất tối đa. Nhiệt độ dao động lớn có thể làm hỏng lớp cách điện, khiến máy biến áp kém hiệu quả hơn.
Máy biến áp tạo ra nhiệt lượng dư thừa trong quá trình tạo ra năng lượng mà chúng ta cần. Mặc dù không thể tránh khỏi việc sản xuất nhiệt này, nhưng có thể kiểm soát được. Các nhà sản xuất năng lượng sử dụng thiết bị đo nhiệt độ để theo dõi nhiệt độ máy biến áp và cảnh báo các kỹ thuật viên khi chúng đạt đến giới hạn nhất định. Ngay cả khi các công ty giới thiệu thiết bị kỹ thuật số tiên tiến để cải thiện quy trình cảnh báo này, hầu hết các nhà sản xuất năng lượng vẫn dựa vào đồng hồ đo nhiệt độ dạng dây có màn hình hiển thị như là tuyến phòng thủ cuối cùng của họ khỏi sự kiện quá nhiệt.
Một dây mao quản chứa đầy chất lỏng sẽ đưa kết quả đến mặt số đọc có cảnh báo. Một số hệ thống bao gồm nhiều bước cảnh báo, do đó, một kỹ thuật viên sẽ nhận được một số thông báo khi nhiệt độ đạt đến mức quan trọng.
Đồng hồ đo nhiệt độ dạng dây được sử dụng trong nhiều ứng dụng khác nhau. Tính năng chính của chúng là cho phép đọc nhiệt độ trên bảng điều khiển bằng cách phát hiện nhiệt độ ở khoảng cách xa. Các ứng dụng phổ biến nhất là trên nồi hơi liên quan đến các ngành sưởi ấm và làm lạnh và tủ lạnh cửa kính liên quan đến làm lạnh. Mẫu này có hai phiên bản vỏ khác nhau về đường kính của cạnh ngoài (xem bảng). Điều này cho phép khách hàng lắp "trên một mặt phẳng" với vỏ hiện có trên bảng điều khiển để họ có thể chọn phiên bản phù hợp nhất cho bảng điều khiển của mình.
Nồi hơi
Thiết bị quầy bar và phục vụ ăn uống
Tủ lạnh và tủ lạnh cửa kính
Ưng dụng kỹ thuật trên các hệ thống và máy móc đặc biệt
Sưởi ấm và hệ thống ống nước, ví dụ như nồi hơi, máy nước nóng, bình chứa nước nóng
.webp)
Ưu điểm của Đồng hồ đo nhiệt độ dạng dây
Nó cho phép tách biệt giữa dụng cụ đo như đồng hồ đo nhiệt độ với hệ thống.
Sử dụng ống mao dẫn trên đồng hồ đo cơ học thường yêu cầu sử dụng bộ phận hỗ trợ đồng hồ đo và bộ chuyển đổi đồng hồ đo hoặc một số dạng gắn bề mặt khác.
Trong phép đo nhiệt độ, đồng hồ đo nhiệt độ khí nén được kết nối với cảm biến.
Cảm biến là một bóng đèn chứa đầy thủy ngân, khí hoặc hơi.
Thông qua ống mao dẫn, chất làm đầy bóng đèn giãn nở làm cho ống thổi hoặc ống bourdon loại C chuyển động theo nhiệt độ tương ứng của môi trường hệ thống.
Đồng hồ đo nhiệt độ dạng dây được đặt ở nơi dễ tiếp cận.
Với đồng hồ đo nhiệt độ dạng dây, có thể đo nhiệt độ ở những điểm không thể tiếp cận. Ngay cả những đường ống nhỏ nhất cũng có thể tiếp cận được bằng bóng đèn tiếp xúc.
Một lợi thế khác là có thể kết nối những khoảng cách lớn hơn, do đó loại Đồng hồ đo nhiệt độ dạng dây này có thể được tích hợp tập trung vào tủ điều khiển, bảng điện hoặc bảng điều khiển.
Bảo vệ thiết bị khỏi tác động của nhiệt độ quá trình cao hoặc thấp.
Có thể sử dụng để chỉ báo từ xa
Phản hồi tốt, độ chính xác và độ nhạy cao
Cấu trúc khá chắc chắn và ít có khả năng bị hư hỏng khi xử lý
Tự vận hành, không cần nguồn điện và tạo ra đủ nguồn điện cho cơ chế điều khiển
Đơn giản và chi phí thấp.
An toàn cho nhân viên do khả năng tiếp cận phù hợp.
Tóm lại : Đồng hồ đo nhiệt độ dạng dây AFRISO là một công cụ thiết yếu để đo nhiệt độ chính xác trong nhiều ứng dụng công nghiệp. Cấu trúc chắc chắn, phép đo chính xác và các tùy chọn lắp đặt linh hoạt khiến nó trở thành lựa chọn lý tưởng cho các ngành công nghiệp yêu cầu giám sát nhiệt độ đáng tin cậy. Cho dù được sử dụng trong quá trình xử lý hóa chất, hệ thống HVAC, sản xuất hay ngành công nghiệp thực phẩm và đồ uống, nhiệt kế này đảm bảo hiệu suất, độ an toàn và hiệu quả tối ưu. Đầu tư vào Đồng hồ đo nhiệt độ dạng dây AFRISO để đo nhiệt độ đáng tin cậy và chính xác trong các nhà máy công nghiệp của các bạn.
Nhược điểm của Đồng hồ đo nhiệt độ dạng dây
Chiều dài dây mao quản dài hơn ảnh hưởng đến độ chính xác khi chịu tác động của nhiệt độ môi trường.
Chiều dài dây mao quản phải càng ngắn càng tốt để tránh thời gian phản hồi chậm trễ.
Toàn bộ hệ thống phải được thay thế trong trường hợp hư hỏng
Cần phải bù trừ trong trường hợp nhiệt độ môi trường thay đổi
Độ chính xác, độ nhạy và phạm vi nhiệt độ thấp hơn so với các thiết bị đo nhiệt độ điện tử
Cơ chế trong các đồng hồ nhiệt độ dạng dây này nhạy cảm với rung động.
Lựa chọn đồng hồ đo nhiệt độ dạng dây như thế nào
Trước khi chọn đồng hồ đo nhiệt độ dạng dây, điều quan trọng là phải cân nhắc những câu hỏi sau:
Bạn cần một thiết bị cố định để theo dõi hệ thống hay một thiết bị di động để đo tại chỗ hoặc từ xa?
Đồng hồ nhiệt độ có tiếp xúc vật lý với mục tiêu cần đo không?
Bạn sẽ đo phạm vi nhiệt độ nào? Nhiệt độ tối thiểu và tối đa là bao nhiêu?
Liệu nhiệt độ được đo có thể thay đổi nhanh chóng (thời gian phản hồi) không?
Đồng hồ đo nhiệt độ dạng dây sẽ được lắp đặt ở đâu? Có cần thực hiện phép đo từ xa không?
Đồng hồ đo nhiệt độ dạng dây sẽ được lắp đặt như thế nào? Đồng hồ đo nhiệt độ dạng dây có thể được lắp đặt không và nếu có thì lắp đặt như thế nào?
Đồng hồ đo nhiệt độ dạng dây sẽ được sử dụng trong loại môi trường nào (điều kiện khí quyển hay rung động, nhiệt kế có cần tương thích với chất lỏng mài mòn không)?
Bạn có cần ghi lại các giá trị đo không? Có cần tín hiệu đầu ra để điều chỉnh hệ thống không?
Sau đó. Để chọn đúng Đồng hồ đo nhiệt độ dạng dây mao quản cho ứng dụng của mình, bạn cần xác định:
Phạm vi thang đo
Chiều dài của dây mao quản
Loại kết nối ren bao nhiêu mm
Lắp đặt đồng hồ đo nhiệt độ dạng dây cần chú ý điều gì
Cần phải cẩn thận để đảm bảo bóng cảm biến không bị hỏng trong quá trình lắp đặt. Không được cố gắng uốn cong bóng cảm biến. Bóng đèn cảm biến phải được ngâm hoàn toàn trong môi trường đang được đo. Nếu sử dụng ống đo nhiệt, có thể cải thiện độ trễ truyền nhiệt bằng cách đổ đầy ống đo nhiệt bằng chất truyền nhiệt (tức là than chì). Khi lắp bóng cảm biến vào ống đo nhiệt, điều quan trọng là không được ép bóng cảm biến vào đáy ống đo nhiệt khi siết chặt đai ốc. Điều này có thể dẫn đến tăng áp suất bên trong bóng cảm biến và gây ra các phép đo không chính xác. Nên lắp bóng cảm biến vào ống đo nhiệt cho đến khi chạm đáy rồi rút ra khoảng 5 mm trước khi siết chặt đai ốc nén bằng tay cộng thêm một phần tư vòng.
Kiểm tra xem dây mao quản có đúng chiều dài không bằng cách đặt dọc theo tuyến đường đã đề xuất. Không bao giờ được cố gắng kéo căng dây mao quản vì điều này sẽ dẫn đến gãy dây.
Dây mao quản phải được hỗ trợ và kẹp chặt vào tường hoặc bề mặt rắn khác và phải không bị cong vênh và xoắn và có bán kính uốn tối thiểu là 60 mm. Cần đặc biệt cẩn thận tại các điểm mà dây mao dẫn đi vào vỏ và bóng đèn cảm biến. Dây mao dẫn thừa phải được cuộn lại và sắp xếp thành các vòng xoay tự do giữa điểm cố định cuối cùng và bóng cảm biến.
Không siết chặt dụng cụ vào hệ thống bằng cách nắm chặt vỏ, vì bất kỳ sự biến dạng nào tạo ra sẽ dẫn đến lỗi hiệu chuẩn.
Đầu dụng cụ phải được lắp ở vị trí thẳng đứng trừ khi có thỏa thuận khác với nhà sản xuất.
Tháo rời và lắp ráp/Phụ tùng thay thế
Không nên tháo rời đồng hồ nhiệt vì bất kỳ lý do gì. Nếu đồng hồ đo nhiệt độ dạng dây không hoạt động bình thường hoặc nếu kính bị hỏng, đồng hồ đo nhiệt cần được thay thế. Vui lòng liên hệ với Phát Đạt để được thay thế.
Tần suất kiểm tra
Những đồng hồ đo nhiệt độ dạng dây này được chế tạo chắc chắn để cung cấp số liệu nhiệt độ quy trình đáng tin cậy. Tần suất kiểm tra phụ thuộc vào mức độ quan trọng của số liệu đọc tại thời điểm đó trong hệ thống. Tần suất kiểm tra có thể dao động từ hàng tháng đến hàng năm.
Bảo vệ quá phạm vi
Bảo vệ quá phạm vi cho phép đồng hồ đo nhiệt độ dạng dây hoạt động trong các thông số được thiết kế ngay cả khi nhiệt độ môi trường có thể vượt quá phạm vi đồng hồ nhiệt.
Hiệu chuẩn lại
Nên sử dụng đồng hồ nhiệt chính có độ chính xác cao để hiệu chuẩn. Nên liên lạc với Phát Đạt để được tư vấn chính xác
Bảo quản
Bảo quản ở nơi khô ráo, nhiệt độ môi trường không vượt quá phạm vi chỉ báo. Ví dụ: nếu phạm vi chỉ báo là 0°C đến 120°C, thì nhiệt độ bảo quản không được vượt quá 120°C.
Sửa chữa Đồng hồ đo nhiệt độ dạng dây dẫn
Đôi khi chất lỏng trong ống thủy tinh (ống mao dẫn) bị tách ra trong quá trình vận chuyển. Bạn có thể làmchất lỏng kết nối lại bằng cách lắc mạnh nhiệt kế theo hướng xuống dưới.
Dây mao dẫn
Ống mao dẫn là một ống thủy tinh rất mỏng, bên trong có chất lỏng tổng hợp chảy. Dưới tác động của nhiệt độ, thể tích của nó thay đổi, khiến kim chỉ cong trên nền mặt số của nhiệt kế có thang đo nhiệt độ.
Bảo trì và cất giữ đồng hồ đo nhiệt độ dạng dây
Chức năng của đồng hồ đo không yêu cầu bất kỳ quy trình bảo trì đặc biệt nào nhưng phải kiểm tra thường xuyên để đảm bảo rằng thiết bị vẫn hoạt động bình thường và chính xác. Bất kỳ sự thay đổi nào về nhiệt độ đọc được lớn hơn gấp đôi dung sai của thiết bị phải được điều tra và phải thay thế ngay đồng hồ đo nếu nó bị lỗi.
Các thiết bị phải được bảo quản ở nơi khô ráo, sạch sẽ và phải cẩn thận để đảm bảo nhiệt độ môi trường không vượt quá hoặc giảm xuống dưới phạm vi đo của các thiết bị.
Chúng phải được bảo vệ khỏi mọi hư hỏng do va đập.
Đồng hồ đo nhiệt độ dạng dây khác đồng hồ đo nhiệt độ dạng que như thế nào
Đồng hồ đo nhiệt độ dạng dây THK 52 của nsx AFRISO có chi phí thấp hơn đồng hồ đo nhiệt độ dạng que
Đồng hồ đo nhiệt độ dạng dây lắp đặt được những vị trí đo nhiệt độ ở xa hơn, khó lắp đặt hơn đồng hồ đo nhiệt độ dạng que
Mặt hiển thị của đồng hồ đo nhiệt độ dạng dây AFRISO nhỏ hơn mặt hiển thị của đồng hồ đo nhiệt độ dạng que
Dãy đo nhiệt độ của đồng hồ đo nhiệt độ dạng dây THK 52 của nsx AFRISO thấp hơn dãy đo của đồng hồ đo nhiệt độ dạng que
Khi lắp đồng hồ đo nhiệt độ dạng dây cần phải chú ý hơn so với đồng hồ đo nhiệt độ dạng que, để tránh làm hư hỏng dây mao dẫn
Đồng hồ đo nhiệt độ dạng dây THK 52 không bền bằng Đồng hồ đo nhiệt độ dạng que
Giá của đồng hồ đo nhiệt độ dạng dây khoảng bao nhiêu
Tùy loại giá khoảng từ 500.000 – 8.000.000 đ/c.
Giá có thể thay đổi theo từng thời điểm. Câc bạn nên liên lạc với Phòng Kinh doanh Công ty Phát Đạt để được cập nhật giá chính xác và nhanh nhất
