Đồng hồ đo lưu lượng siêu âm

Một ngày đẹp trời, mình nhận được cuộc gọi điện thoại của anh khách. Đỉnh ơi, anh cần mua đồng hồ đo lưu lượng nước, lắp cho đường ống lớn DN200, nhưng đường ống của anh có áp suất cao và lưu lượng cao. Nên vị trí này không thể cắt ống, lắp loại đồng hồ đo đo lưu lượng nước điện tử kiểu mặt bích được. Vậy bên em có loại thiết bị nào đáp ứng được yêu cầu kỹ thuật này không ?

Với kinh nghiệm hơn 10 năm trong lĩnh vực đo lưu lượng, mình đã tư vấn và chọn ra loại Đồng hồ đo lưu lượng siêu âm kẹp ngoài thành đường ống để gửi báo giá cho anh khách.

Giới thiệu chung Đồng hồ đo lưu lượng siêu âm

Vào những năm 1990, khi ngành công nghiệp phát triển mạnh, nhu cầu về lưu lượng kế để đo nhiều hệ thống công nghiệp mới đã thúc đẩy sự tăng trưởng và phát triển trên thị trường lưu lượng kế. Đồng hồ đo lưu lượng siêu âm cũng phát triển theo một đặc điểm chính trong giai đoạn phát triển này. Chúng bắt đầu sử dụng một nguyên lý đo siêu âm khác, được gọi là thời gian vận chuyển, hoặc chênh lệch thời gian chạy. Phương pháp đo mới này đã mở đường cho Đồng hồ đo lưu lượng siêu âm có được vị trí của mình trong số các công nghệ nổi bật khác được sử dụng trong phép đo lưu lượng vì giờ đây chúng có thể đo các loại phương tiện truyền thông phổ biến hơn.

Từ những năm 1990, những tiến bộ trong lĩnh vực điện tử và bộ xử lý đã cho phép nó phát triển hơn nữa cùng với các công nghệ tương tự. Tất cả những tiến bộ này đã đưa chúng ta đến với đồng hồ đo lưu lượng siêu âm hiện đại, mang lại nhiều lợi thế cho một số lĩnh vực ứng dụng nhất định mà các công nghệ khác không thể đáp ứng được.

Hiện nay, khi ai đó nói "đồng hồ đo lưu lượng siêu âm", phần lớn có thể đang ám chỉ đến các phiên bản kẹp ngoài thành đường ống, đây là một trong những nơi công nghệ này thực sự vượt trội hơn các công nghệ khác trong việc mở ra nhiều lĩnh vực ứng dụng và lợi thế tương thích hơn. Mặc dù các mô hình kẹp không phải là một phát triển mới, chúng đã trở nên nổi bật đáng kể trong ngành, cho một số lĩnh vực ứng dụng nhất định như nước thải và là lựa chọn kinh tế cho các ứng dụng có đường kính ống lớn, so với các công nghệ khác đòi hỏi một lượng lớn vật liệu để tạo ra một thân lưu lượng toàn lỗ lớn. Đồng hồ đo lưu lượng siêu âm cũng có sẵn ở dạng lắp mặt bích hoặc ren vào đường ống.

Đồng hồ đo lưu lượng siêu âm là thiết bị cải tiến được sử dụng để đo lưu lượng chất lỏng hoặc khí trong nhiều ngành công nghiệp khác nhau. Các đồng hồ đo này đã trở nên phổ biến do bản chất không xâm lấn, độ chính xác cao và tính linh hoạt của chúng. Chúng hoạt động theo nguyên lý sóng siêu âm để xác định vận tốc của chất lỏng, khiến chúng phù hợp với nhiều ứng dụng khác nhau. Đồng hồ đo lưu lượng siêu âm cung cấp giải pháp hiệu quả và tiết kiệm chi phí để đo lưu lượng, khiến chúng trở thành lựa chọn ưa thích của nhiều ngành công nghiệp.

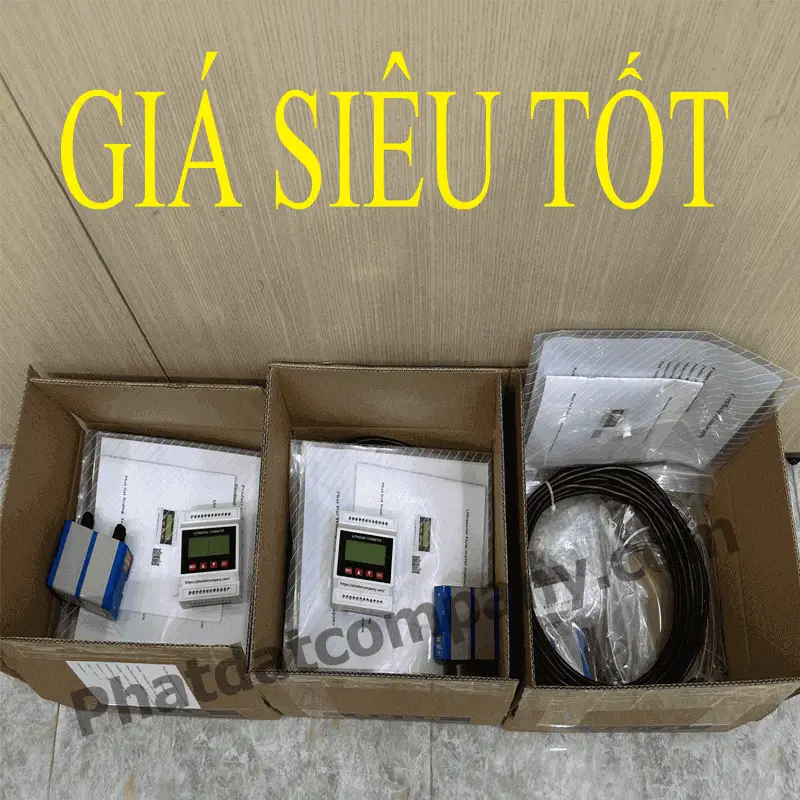

Cấu tạo của đồng hồ đo lưu lượng siêu âm

Màn hình hiển thị, Cảm biến, và cable tín hiệu.

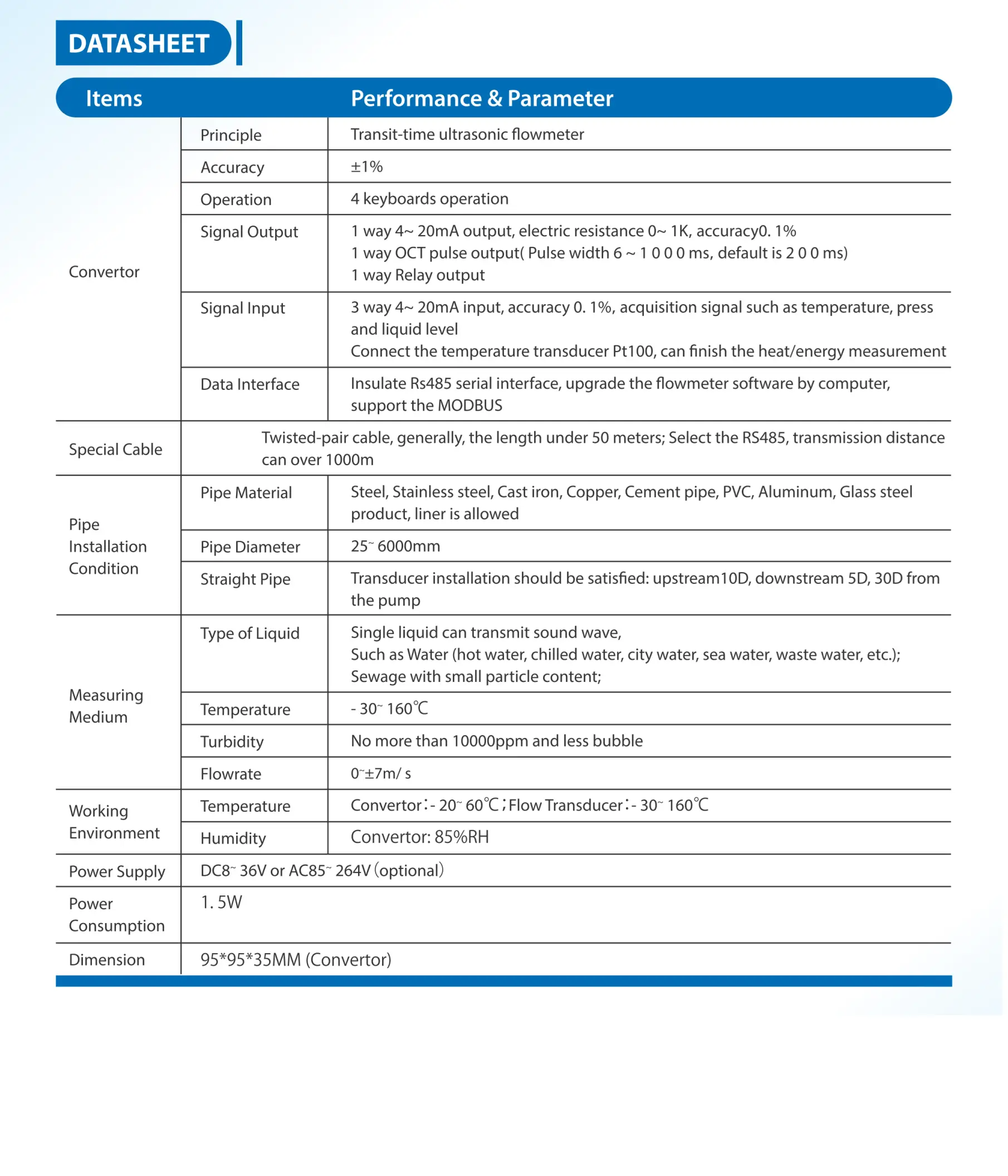

Màn hình hiển thị :

1) Độ chính xác đo lường: 1,0%;

2) Nguồn điện làm việc: DC 8-36V; tùy chọn 220VAC

3) Công suất tiêu thụ: dòng điện làm việc 50mA (không kết nối với bàn phím và còi không kêu);

4) Đầu ra Output tùy chọn: 1 đầu ra RS485 cách ly tiêu chuẩn; 1 đầu ra cách ly 4-20mA hoặc 0-20mA; Đầu ra OCT cách ly kép (độ rộng xung OCT1 có thể lập trình trong khoảng 6-1000ms, mặc định là 200ms); 1 giao diện ngoại vi nối tiếp hai chiều, có thể kết nối trực tiếp một số thiết bị bên ngoài như bo mạch đầu ra tương tự 4-20mA, bo mạch đầu ra tín hiệu tần số, máy in nhiệt, máy ghi dữ liệu và các thiết bị khác thông qua dạng nối tiếp;

5) Đầu vào Input tùy chọn: ba vòng lặp đầu vào tương tự 4-20mA;

6) Màn hình: Màn hình đèn nền 2 * 10 tiếng Anh

7) Hoạt động: Màn hình có 4 phím nhấn MENU, UP, DOWN, ENTER

8) Các chức năng khác: bộ nhớ tự động lưu lượng tích lũy ròng dương và âm của 512 ngày đầu tiên, bộ nhớ tự động lưu lượng tích lũy ròng âm và dương của 10 năm đầu tiên, thời gian bật nguồn, tắt nguồn và lưu lượng có thể tự động hoặc thủ công thêm vào, có thể đọc thông qua giao thức MODBUS

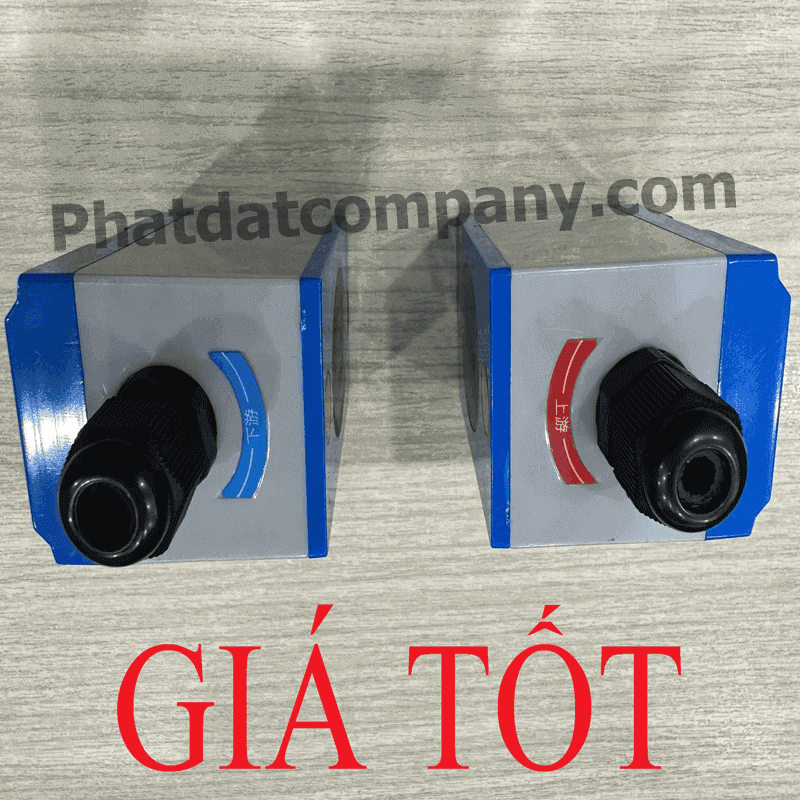

Cảm biến dùng để cảm nhận dòng chất lỏng chảy qua trong đường ống.

Có 2 cái cảm biến. Màu đỏ sẽ được đấu vào chân  UP+ và UP- của màn hình hiển thị.

Màu xanh sẽ được đấu vào chân  DN+ và DN- của màn hình hiển thị.

Cảm biến lưu lượng kẹp ngoài: loại đầu dò có thể được chia thành ba loại đầu dò theo kích thước của đường ống tại hiện trường (đầu dò nhỏ cho phạm vi đường ống: DN15-DN100, đầu dò trung bình cho phạm vi đường ống: DN50-DN700, đầu dò lớn cho phạm vi đường ống: DN300-DN6000), để đáp ứng việc sử dụng thực tế của nhiều nhu cầu tại chỗ khác nhau.

Cable truyền tín hiệu, dài khoảng 5m. Dùng để truyền tín hiệu từ cảm biến lưu lượng về màn hình hiển thị.

Nguyên lý hoạt động của đồng hồ đo lưu lượng siêu âm

Nguyên lý hoạt động của Đồng hồ đo lưu lượng siêu âm kẹp Doppler

Đồng hồ đo lưu lượng siêu âm kẹp Doppler sử dụng Hiệu ứng Doppler để đo lưu lượng chất lỏng. Chúng hoạt động bằng cách truyền sóng siêu âm vào chất lỏng, sau đó được phản xạ trở lại cảm biến bởi các hạt hoặc bong bóng trong chất lỏng đang chảy. Sự thay đổi tần số giữa sóng truyền và sóng nhận được được sử dụng để tính toán vận tốc dòng chảy.

Nguyên lý hoạt động của Đồng hồ đo lưu lượng siêu âm kẹp ngoài  thời gian trung chuyển Transit time

Đồng hồ đo lưu lượng kẹp siêu âm trung chuyển Transit time đo lưu lượng bằng thời gian truyền sóng siêu âm. Một sóng được gửi từ đầu dò ngược dòng đến đầu dò xuôi dòng và một sóng khác được gửi từ đầu dò xuôi dòng đến đầu dò ngược dòng. Sự khác biệt giữa hai thời gian truyền sóng được sử dụng để tính vận tốc dòng chảy.

Ưu điểm của việc sử dụng đồng hồ đo lưu lượng siêu âm

Đồng hồ đo lưu lượng siêu âm rất hữu ích trong nhiều ứng dụng khác nhau trong nhiều ngành công nghiệp. Sau đây là một số lợi ích mà Đồng hồ đo lưu lượng siêu âm mang lại:

Giải pháp tiết kiệm chi phí

Giá của Đồng hồ đo lưu lượng siêu âm không phụ thuộc vào kích thước của đường ống. Đây là một cặp đầu dò được gắn chặt vào bên ngoài đường ống. Do đó, chúng không cần phải làm việc, không cần bảo trì, không gián đoạn sản xuất và không giảm áp suất. Một giải pháp lý tưởng để đo lưu lượng với chi phí thấp! Có nhiều phiên bản tùy thuộc vào loại ứng dụng và tần suất hoạt động.

Không có bộ phận chuyển động: Đồng hồ đo lưu lượng cơ học truyền thống đo áp suất thông qua việc sử dụng các bộ phận chuyển động, đóng vai trò như cảm biến cơ học. Thật không may, các bộ phận này gây ra một số vấn đề. Chúng thường cản trở dòng chảy và gây mất áp suất. Các bộ phận chuyển động cũng bị xuống cấp theo thời gian, cung cấp kết quả kém chính xác hơn và cần phải sửa chữa và thay thế. Vì không có bộ phận chuyển động trong Đồng hồ đo lưu lượng siêu âm, nên bạn không phải lo lắng về việc chúng bị xuống cấp hoặc tạo ra tắc nghẽn.

Bảo trì và chi phí vận hành thấp: Vì Đồng hồ đo lưu lượng siêu âm không liên quan đến các bộ phận chuyển động, chúng có tuổi thọ cao với rất ít bảo trì. Chúng cũng có mức tiêu thụ điện năng thấp, vì vậy chúng thường có tuổi thọ trong nhiều năm trước khi cần thay pin.

Chúng đo môi trường không dẫn điện và là một giải pháp thay thế tuyệt vời cho đồng hồ đo lưu lượng từ tính yêu cầu chất lỏng dẫn điện để hoạt động bình thường.

Tùy chọn tín hiệu đầu ra kỹ thuật số : Đồng hồ đo lưu lượng siêu âm có nhiều đầu ra khác nhau và công nghệ tiên tiến đã cho phép tạo ra các đầu dò siêu âm có khả năng đọc kỹ thuật số và kết nối mạng. Điều này có nghĩa là các đầu dò có thể truyền các phép đo theo thời gian thực đến hệ thống giám sát trung tâm.

Độ chính xác cao: Miễn là đồng hồ được lắp đặt và lắp đặt đúng cách, các đồng hồ này có độ chính xác cao. Tuy nhiên, đồng hồ đo lưu lượng lắp vào đường ống và lưu lượng kế lắp insert thường chính xác hơn đồng hồ đo lưu lượng siêu âm kẹp. Chúng đọc lưu lượng thấp tốt hơn lưu lượng kế xoáy, một công nghệ lưu lượng khác không có bộ phận chuyển động nào bị mòn. Chúng cũng cung cấp độ giảm áp suất thấp và có thể cung cấp nhiều mẫu tương thích về mặt hóa học với hóa chất. Chúng cũng có thể xử lý môi trường bẩn trong khi một số công nghệ khác không làm được.

Đo lưu lượng chất lỏng đáng tin cậy và chính xác...

Không bị ảnh hưởng bởi điều kiện áp suất hoặc nhiệt độ, Đồng hồ đo lưu lượng siêu âm cung cấp các phép đo cực kỳ chính xác, bất kể loại chất lỏng nào chấp nhận sự lan truyền của sóng siêu âm: đo nước, nước thải, nước làm mát, đồ uống, dầu và nhiều loại hóa chất, rượu, v.v.

Tính linh hoạt đồng hồ đo lưu lượng siêu âm này có thể đo lưu lượng chất thải chứa nhiều loại chất rắn, khí và chất lỏng, khiến chúng phù hợp với nhiều ứng dụng công nghiệp khác nhau. Chúng có thể xử lý các luồng chất thải ăn mòn, mài mòn hoặc nhiệt độ cao.

Tính di động: Đồng hồ đo lưu lượng siêu âm kẹp ngoài đường ống có thể đo nhiều kích thước đường ống khác nhau, linh hoạt, dạng cầm tay. Giúp tiết kiệm chi phí so với đồng hồ đo lưu lượng điện tử.

Nhiều kích cỡ ống:  Đồng hồ đo lưu lượng siêu âm có nhiều kích cỡ và có thể sử dụng với nhiều kích cỡ và vật liệu ống khác nhau.

Lắp đặt không cần phải cắt đường ống : Đối với những đường ống có đường kính lớn, áp suất nước/chất lỏng trong ống cao. Không thể cắt đường ống để lắp đồng hồ đo kiểu diện tử. Thì đồng hồ đo lưu lượng siêu âm là lựa chọn hợp lý nhất.

Lắp đặt nhanh chóng và dễ dàng

Hệ thống kẹp hoặc bên ngoài của đồng hồ đo lưu lượng siêu âm cho phép lắp đặt trong vòng chưa đầy nửa giờ! Không cần phải gián đoạn quy trình hoặc cắt và/hoặc hàn đường ống. Nó có thể thích ứng với tất cả các đường ống, bất kể đường kính và vật liệu của chúng.

Là công cụ lý tưởng cho các ứng dụng nước uống, đồng hồ đo lưu lượng siêu âm kẹp cũng có thể được sử dụng trong các ứng dụng xử lý và thu gom nước thải.

Giám sát từ xa và ghi dữ liệu:  Nhiều đồng hồ đo lưu lượng siêu âm kẹp được trang bị các tính năng giám sát từ xa và ghi dữ liệu. Điều này cho phép người vận hành theo dõi lưu lượng nước thải theo thời gian thực và truy cập dữ liệu lịch sử để phân tích, tối ưu hóa và báo cáo tuân thủ.

Nhược điểm khi sử dụng đồng hồ đo lưu lượng siêu âm

Phạm vi đo nhiệt độ của đồng hồ đo lưu lượng siêu âm không cao, và nói chung, nó chỉ có thể đo chất lỏng có nhiệt độ thấp hơn 200℃.

Khả năng chống nhiễu kém. Nó dễ bị nhiễu của bong bóng, cặn bẩn, máy bơm và các nguồn âm thanh khác trộn lẫn với tiếng ồn siêu âm, ảnh hưởng đến độ chính xác của phép đo.

Đoạn ống thẳng có yêu cầu nghiêm ngặt, với 20D ở phía trước và 5D ở phía sau. Nếu không, độ phân tán kém và độ chính xác của phép đo thấp.

Sự không chắc chắn của việc lắp đặt sẽ dẫn đến sai số lớn khi đo lưu lượng.

Sự tắc nghẽn của đường ống đo sẽ ảnh hưởng nghiêm trọng đến độ chính xác của phép đo và gây ra sai số đo đáng kể. Ngay cả khi nghiêm trọng, đồng hồ đo cũng không có màn hình hiển thị lưu lượng.

Mức độ tin cậy và độ chính xác không cao (thường là 1,0 đến 2,5 %). Độ chính xác hạn chế trong điều kiện không lý tưởng Đồng hồ đo lưu lượng siêu âm kẹp có thể khó duy trì độ chính xác trong một số điều kiện nhất định, chẳng hạn như dòng chảy có độ nhiễu loạn cao, không khí hoặc bọt khí bị cuốn vào trong chất thải hoặc tình huống đường ống không được lấp đầy hoàn toàn. Những yếu tố này có thể ảnh hưởng đến việc truyền tín hiệu siêu âm và làm giảm độ chính xác của phép đo. Phụ thuộc vào vật liệu và tình trạng của đường ống Độ chính xác của đồng hồ đo lưu lượng siêu âm kẹp có thể bị ảnh hưởng bởi vật liệu và tình trạng của đường ống. Sự không đồng đều ở thành ống, bề mặt gồ ghề hoặc sự hiện diện của lớp phủ hoặc lớp lót có thể ảnh hưởng đến việc truyền tín hiệu siêu âm, dẫn đến độ không chính xác trong phép đo lưu lượng.

Khả năng tương thích hạn chế với vật liệu đường ống Mặc dù lưu lượng kế siêu âm kẹp tương thích với nhiều loại vật liệu đường ống, nhưng một số vật liệu nhất định có thể gây ra thách thức. Ví dụ, đường ống có thành rất dày hoặc cách nhiệt nhiều có thể làm suy yếu tín hiệu siêu âm, ảnh hưởng đến độ chính xác của phép đo.

Một nhược điểm lớn là chúng không phù hợp để đo chất lỏng chứa các hạt rắn. Nhược điểm này là do bước sóng siêu âm ngắn. Ngoài ra, chúng không phù hợp với các đường ống chỉ được đổ đầy một phần. Điều này trái ngược với lưu lượng kế điện từ, xử lý những tình huống này dễ dàng hơn.

Khi nhiệt độ của chất lỏng thay đổi, mật độ của chất lỏng thay đổi. Nếu giá trị mật độ được thiết lập nhân tạo, độ chính xác của lưu lượng khối lượng không thể được đảm bảo. Chỉ khi đo vận tốc chất lỏng và đo mật độ chất lỏng, mới có thể thu được giá trị lưu lượng khối lượng thực thông qua tính toán.

Đồng hồ đo lưu lượng siêu âm cũng kém chính xác hơn một chút so với lưu lượng kế điện từ. Tuy nhiên, một số mẫu được trang bị bộ chuyển đổi kép cho phép đo lưu lượng đồng thời trên hai đường ống hoặc lắp đặt hai kênh trên một đường ống duy nhất để có kết quả cực kỳ đáng tin cậy. Các mẫu đồng hồ đo lưu lượng siêu âm mở rộng này đặc biệt phù hợp để tính toán chính xác mức tiêu thụ năng lượng trong các hệ thống sưởi ấm hoặc điều hòa không khí, chẳng hạn.

Đồng hồ đo lưu lượng siêu âm. Chúng có thể có chi phí ban đầu cao hơn một số công nghệ khác, tùy thuộc vào nhu cầu và biến số ứng dụng chính xác. Chúng có thể khó sửa chữa và tốn kém hơn nếu chúng bị trục trặc. Chúng yêu cầu chạy đường ống thẳng để đảm bảo cấu hình lưu lượng có lợi cho nguyên lý hoạt động siêu âm. Chúng sẽ không hoạt động với chất lỏng không truyền năng lượng siêu âm, như bùn nhão. Cuối cùng, độ chính xác của đồng hồ đo lưu lượng siêu âm có thể bị ảnh hưởng với lưu lượng thấp.

Sự khác nhau của Đồng hồ đo lưu lượng siêu âm và đồng hồ đo lưu lượng chất lỏng số điện tử

Khác nhau về giá thành. Đồng hồ đo lưu lượng siêu âm có giá thành cao rất nhiều so với đồng hồ đo lưu lượng nước điện tử.

Khác nhau về nguyên lý đo.

Đồng hồ đo lưu lượng siêu âm có nguyên lý đo dựa trên xung âm thanh và đo thời gian giữa phát và nhận xung.

Đồng hồ đo lưu lượng nước điện tử theo nguyên lý Faraday và dựa trên việc chất lỏng có dẫn điện hay không, lưu lượng được đo dựa trên điện.

Khác nhau về lưu chất cần đo.

Đồng hồ đo lưu lượng siêu âm có thể đo khí, chất lỏng và hơi.

Đồng hồ đo lưu lượng điện tử chỉ có thể đo chất lỏng dẫn điện, chất lỏng không dẫn điện thì không đo được.

Khác nhau về cách lắp và vị trí lắp đặt.

Không có sự so sánh nào khi nói đến việc lắp đặt giữa đồng hồ đo lưu lượng siêu âm kẹp ngoài và đồng hồ đo lưu lượng điện từ . Đồng hồ kẹp siêu âm không còn chỉ dành cho các dự án cải tạo nữa. Chúng là giải pháp chính xác và lâu dài. Những đồng hồ này có thể dễ dàng được lắp đặt bên ngoài đường ống bởi một người dùng duy nhất trong vòng chưa đầy một giờ. Điều này giúp giảm tổng thời gian khởi động và chi phí lắp đặt để người dùng có thể bắt đầu thu thập dữ liệu quan trọng một cách kịp thời.

Khi lắp đồng hồ đo lưu lượng điện từ, cần có một khoảng hở nhất định để đặt đồng hồ trên cụm van và xung quanh đường ống. Điều này làm cho việc tìm đường thẳng phù hợp với khoảng hở cần thiết trở nên khó khăn hơn nhiều. Việc lắp đặt cũng có thể yêu cầu thợ hàn và giấy phép hàn nóng để đảm bảo thực hiện đúng cách, làm tăng số lượng người và thiết bị được mang đến công trường.

Hàn nóng là cách duy nhất để lắp đồng hồ đo lưu lượng điện từ lắp mà không phải dừng hoạt động. Đây là một quy trình tốn kém, mất thời gian, có nhiều bước để đảm bảo mối hàn không bị nứt và hư hỏng. Trong quá trình khai thác nóng, việc bảo vệ chống lại việc bào mòn ống và vật liệu ống xâm nhập vào hệ thống cũng rất quan trọng. Những vật liệu này có thể làm hỏng máy bơm và động cơ trong hệ thống HVAC.

Bằng cách chọn Đồng hồ đo lưu lượng siêu âm, người dùng có thể lắp đặt và chạy đồng hồ đo nhanh hơn để bắt đầu nhận được lợi nhuận đầu tư. Đồng hồ đo này có thể được lắp đặt với thời gian và chi phí chỉ bằng một phần nhỏ so với đồng hồ đo lưu lượng điện từ.

Khác nhau về chi phí bảo trì.

Một số Đồng hồ đo lưu lượng siêu âm kẹp ống sử dụng silicon để kết nối các đầu dò lưu lượng với đường ống. Sau đó, silicon cứng lại như cao su cứng, tạo ra một khớp nối âm thanh lâu dài giúp bảo vệ chống lại độ ẩm giữa các đầu dò và đường ống. Điều này đảm bảo các đầu dò của đồng hồ đo sẽ không bao giờ ngắt kết nối với đường ống do độ ẩm, ăn mòn, bay hơi gel âm thanh hoặc làm cứng các ống bảo vệ xung quanh các đầu dò. Các đồng hồ đo lưu lượng siêu âm này không dùng ron, phớt hoặc đường rò rỉ nào để theo dõi, bảo trì hoặc thay thế, giúp hoạt động đáng tin cậy lâu dài.

Đồng hồ đo lưu lượng điện từ lắp được lắp trong đường ống và treo lơ lửng vào luồng dòng chảy. Do đó, đồng hồ đo có thể dễ dàng thu thập bụi bẩn, mảnh vụn và các hạt khác trong đường ống và phủ lên các điện cực, cần phải vệ sinh theo thời gian. Ngoài ra, mảnh vụn có thể xâm nhập vào đường ống khi khoan để lắp đặt.

Khác nhau về bộ bền.

Đồng hồ đo lưu lượng điện từ có độ bền kém hơn nhiều so với đồng hồ đo lưu lượng siêu âm kẹp ngoài. Sau một thời gian hoạt động, bên trong thân của đồng hồ đo lưu lượng điện từ chỗ vị trí các cảm biến sẽ bị bám cặn bẩn, cần phải vệ sinh. Lớp lót PTFE có thể bị bung ra do thời gian hoặc do các thao tác bảo trì, dẫn đến nhanh hư hỏng.

Ngược lại, đồng hồ đo lưu lượng siêu âm kẹp có cảm biến kẹp bên ngoài, ít bị bám bẩn nên tuổi thọ cao hơn. Nguồn cấp 24VDC cũng làm tăng tuổi thọ so với nguồn cấp 220VAC của đồng hồ đo lưu lượng điện từ.

Khác nhau về kết nối với các thiết bị ngoại vi khác.

Đồng hồ đo lưu lượng siêu âm kẹp tích hợp nhiều tín hiệu đầu ra có thể kết nối với nhiều thiết bị khác.

Đồng hồ đo lưu lượng điện từ yêu cầu người dùng phải mua thêm thiết bị để xem lưu lượng dòng chảy và Đơn vị nhiệt Anh (BTU) và gửi dữ liệu lưu lượng hiệu suất tổng thể vào Hệ thống quản lý tòa nhà (BMS) hoặc bộ điều khiển logic lập trình (PLC)

Ứng dụng của Đồng hồ đo lưu lượng siêu âm

Quản lý nước và nước thải: Đồng hồ đo lưu lượng siêu âm có thể được sử dụng để đo lưu lượng mà không cần cắt vào đường ống, khiến chúng trở thành một lựa chọn hữu ích, đặc biệt là trong các tình huống giám sát lưu lượng tạm thời.

Ngành công nghiệp dầu khí: Đồng hồ đo lưu lượng siêu âm kẹp được sử dụng để đo lưu lượng dầu thô, các sản phẩm dầu mỏ tinh chế, khí đốt tự nhiên và nhiều loại hóa chất khác nhau trong đường ống. Chúng có thể hữu ích trong các ứng dụng mà chất lỏng được đo có tính ăn mòn, dễ bay hơi hoặc chịu áp suất đặc biệt cao.

Hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí):

Tất cả các hệ thống HVAC (hệ thống sưởi ấm và làm mát) đều cần kiểm tra nhiều lần trong giai đoạn vận hành trước khi bàn giao cuối cùng. Đồng hồ đo lưu lượng siêu âm kẹp di động của chúng tôi có thể giúp xác minh lưu lượng đầu ra của bơm chính và bơm phụ (GPM), phát hiện rò rỉ mạng, kiểm tra điều khiển van phụ, cân bằng thủy lực và nhiều hơn nữa.

Đồng hồ đo lưu lượng siêu âm kẹp có thể được sử dụng để giám sát lưu lượng nước hoặc các chất lỏng khác trong hệ thống sưởi ấm và làm mát của các tòa nhà, bao gồm các khu phức hợp thương mại và dân cư, hỗ trợ các biện pháp kiểm soát nhiệt độ và hiệu quả năng lượng.

Xử lý hóa chất: Đồng hồ đo lưu lượng siêu âm kẹp có thể được sử dụng để giám sát và kiểm soát lưu lượng trong các ngành công nghiệp như dược phẩm, thực phẩm và đồ uống và sản xuất hóa chất

Phát điện: Đồng hồ đo lưu lượng siêu âm kẹp có thể được sử dụng để đo lưu lượng nước, hơi nước hoặc các chất lỏng khác trong hệ thống đường ống quan trọng đối với các quy trình phát điện.

Xác minh đồng hồ đo lưu lượng: Đồng hồ đo lưu lượng trong dòng như đồng hồ đo lưu lượng tuabin hoặc điện từ bị trôi hiệu chuẩn theo thời gian do một số yếu tố. Sự trôi này gây ra lỗi đo lường rất lớn, ảnh hưởng đến hiệu quả quy trình hoặc chất lượng sản phẩm cuối cùng của bạn. Đồng hồ đo lưu lượng siêu âm kẹp có thể được lắp đặt cạnh đồng hồ đo lưu lượng hiện có của bạn để kiểm tra độ chính xác nhanh chóng. Điều này sẽ giúp bạn đảm bảo đồng hồ đo lưu lượng của mình có hoạt động theo độ chính xác đã chỉ định hay không.

Khai thác và chế biến khoáng sản: Trong hoạt động khai thác, Đồng hồ đo lưu lượng siêu âm này có thể được sử dụng để theo dõi dòng chảy của nhiều loại chất lỏng như nước, axit hoặc bùn.

Sản xuất bột giấy và giấy: Đồng hồ đo lưu lượng siêu âm kẹp có thể được sử dụng để theo dõi hóa chất và bùn bột giấy trong các giai đoạn khác nhau của quá trình sản xuất giấy.

Kiểm toán năng lượng: Đồng hồ đo lưu lượng siêu âm kẹp cầm tay được trang bị hai đầu vào nhiệt độ để đo nhiệt độ cung cấp và nhiệt độ trả về trong hệ thống sưởi ấm hoặc làm mát. Đồng hồ đo lưu lượng được cung cấp một bộ cảm biến nhiệt độ kẹp (tùy chọn) phù hợp, giống như bộ chuyển đổi lưu lượng, để tránh cắt ống. Đồng hồ đo lưu lượng cung cấp mức tiêu thụ năng lượng (BTU hoặc kWh) bằng cách sử dụng các phép đo nhiệt độ và lưu lượng. Đồng hồ đo lưu lượng siêu âm kẹp cầm tay là một công cụ tuyệt vời để ESCO (các công ty dịch vụ năng lượng) thực hiện kiểm toán năng lượng nhằm tạo ra mô hình năng lượng của bất kỳ cơ sở nào.

Tưới tiêu nông nghiệp: Đồng hồ đo lưu lượng siêu âm này được sử dụng trong các hệ thống tưới tiêu nông nghiệp để đo lưu lượng nước trong đường ống, giúp nông dân tối ưu hóa việc sử dụng nước và cải thiện năng suất cây trồng trong khi vẫn bảo tồn tài nguyên.

Dược phẩm và công nghệ sinh học: Trong các ngành công nghiệp đòi hỏi điều kiện vệ sinh nghiêm ngặt, chẳng hạn như sản xuất dược phẩm và công nghệ sinh học, đồng hồ đo lưu lượng siêu âm kẹp có thể được sử dụng để đo lưu lượng chất lỏng mà không có nguy cơ ô nhiễm.

Phát hiện rò rỉ: Đồng hồ đo lưu lượng siêu âm kẹp cầm tay cũng là một giải pháp lý tưởng để phát hiện rò rỉ nước trong các đường ống mạng. Ví dụ, Đồng hồ đo lưu lượng siêu âm kẹp cầm tay này có thể cảm nhận vận tốc chất lỏng xuống tới ±0.01 m/s nên ngay cả chuyển động nhỏ trong nước vào thời điểm thấp điểm cũng có thể được phát hiện chính xác.

Hệ thống quản lý tòa nhà: Trong các tòa nhà và khu phức hợp lớn, đồng hồ đo lưu lượng siêu âm này có thể được tích hợp vào hệ thống quản lý tòa nhà để theo dõi và điều chỉnh lưu lượng nước phục vụ mục đích gia dụng, hệ thống chữa cháy và các tiện ích khác.

Đo lường mạng Network Metering:: Các công ty cung cấp nước và nhà máy làm mát khu vực có mạng lưới đường ống nước rộng lớn (ngầm và trên mặt đất). Trong giai đoạn thiết kế, nhiều đường ống này không được cung cấp các điểm đo quan trọng cần thiết để đo lường và kiểm soát cơ sở hạ tầng một cách thích hợp. Đồng hồ đo lưu lượng siêu âm kẹp có thể giúp người vận hành thực hiện các phép đo lưu lượng tạm thời tại nhiều điểm khác nhau trong mạng lưới để nghiên cứu tính khả thi của việc thêm các điểm đo bổ sung.

Lựa chọn đồng hồ đo lưu lượng siêu âm như thế nào

Khi lựa chọn Đồng hồ đo lưu lượng siêu âm kẹp, điều cần thiết là phải xem xét một số tính năng chính để đảm bảo nó đáp ứng các yêu cầu và ứng dụng cụ thể của bạn. Sau đây là CÁC TÍNH NĂNG HÀNG ĐẦU cần tìm:

1. Độ chính xác và khả năng lặp lại:

Độ chính xác và khả năng lặp lại rất quan trọng đối với bất kỳ thiết bị đo lưu lượng nào. Tương ứng, hãy tìm một đồng hồ đo lưu lượng siêu âm kẹp có độ chính xác cao trong nhiều tốc độ và điều kiện lưu lượng. Ngoài ra, khả năng lặp lại đảm bảo kết quả nhất quán theo thời gian. Điều này rất cần thiết để thu thập dữ liệu đáng tin cậy và kiểm soát quy trình.

2. Đường ống có đầy không?

Tất cả đồng hồ đo lưu lượng siêu âm đều yêu cầu đường ống phải đầy chất lỏng. Có một số cách giải quyết với đường ống đầy một phần, nhưng không có nghĩa là bạn sẽ có được kết quả tốt.

3. Nhiều kích thước và vật liệu ống:

Chọn đồng hồ đo lưu lượng siêu âm có thể phù hợp với nhiều kích thước và vật liệu ống thường được sử dụng trong ứng dụng của bạn. Do đó, tính linh hoạt này đảm bảo khả năng tương thích với các hệ thống đường ống hiện có và cho phép mở rộng quy mô trong tương lai mà không cần phải sửa đổi đáng kể.

4. Chất lỏng có các hạt lớn hơn 200ppm và kích thước hạt lớn hơn 75um không (con số có thể khác nhau đối với các nhà sản xuất khác nhau)?

Nếu có, hãy sử dụng Doppler. Nếu không, hãy xem xét loại Transit-time.

5. Lắp đặt không xâm lấn:

Một trong những lợi thế chính của đồng hồ đo lưu lượng siêu âm kẹp là lắp đặt không xâm lấn, loại bỏ nhu cầu cắt vào đường ống hoặc làm gián đoạn quá trình dòng chảy. Ngoài ra, hãy đảm bảo cơ cấu kẹp của đồng hồ đo chắc chắn và có thể gắn chặt vào nhiều loại vật liệu ống khác nhau mà không gây rò rỉ hoặc gián đoạn.

6. Nhiệt độ chất lỏng có nằm trong phạm vi nhiệt độ của đầu dò không?

7. Bạn có muốn dễ dàng di chuyển đồng hồ đo lưu lượng siêu âm không?

8. Bạn cần tín hiệu đầu ra nào? Bạn muốn chức năng nào?

Analog? Digital? RS232? Data logger?

9. Yêu cầu an toàn là gì?

10. Phạm vi kích thước ống? Vật liệu ống? Lớp lót?

11. Phạm vi lưu lượng?

12. Chiều dài ống thẳng đủ?

Để đảm bảo độ chính xác của kết quả, thông thường nên chạy ống thẳng có đường kính gấp 15 lần đường kính ống tại vị trí đo. Nếu có bơm hoặc van ở đầu vào, chiều dài thẳng phải được tăng lên.

13. Tính năng chẩn đoán và xử lý tín hiệu tiên tiến:

Hãy tìm các thuật toán xử lý tín hiệu tiên tiến và các tính năng chẩn đoán giúp nâng cao hiệu suất và độ tin cậy của đồng hồ đo. Các tính năng như chỉ báo chất lượng tín hiệu và điều chỉnh tự động khi thay đổi điều kiện lưu lượng có thể cải thiện độ chính xác của phép đo. Hơn nữa, chúng làm giảm nhu cầu hiệu chuẩn thủ công.

14. Giao diện thân thiện với người dùng và khả năng ghi dữ liệu:

Giao diện thân thiện với người dùng với các nút điều khiển trực quan và màn hình hiển thị rõ ràng giúp thiết lập đồng hồ đo lưu lượng siêu âm và theo dõi các phép đo thời gian thực dễ dàng hơn. Ngoài ra, khả năng ghi dữ liệu tích hợp cho phép lưu trữ và truy xuất dữ liệu lưu lượng lịch sử, hữu ích cho việc phân tích xu hướng, khắc phục sự cố và báo cáo tuân thủ.

15. Ngân sách tài chính.

Những câu hỏi trên có vẻ quá sức nếu đây là lần đầu tiên bạn tìm kiếm lưu lượng kế siêu âm. Xin đừng ngại. Nhiều khả năng, một đồng hồ đo lưu lượng siêu âm cầm tay kẹp đơn giản hoặc Đồng hồ đo lưu lượng siêu âm gắn tường sẽ phù hợp với ứng dụng của bạn. Những loại này giá sẽ rẻ hơn. Hãy liên lạc với công ty chúng tôi.

Lắp đặt đồng hồ đo lưu lượng siêu âm

Có một số lưu ý cần ghi nhớ khi lắp đồng hồ đo lưu lượng siêu âm.

Chuẩn bị bề mặt:  Đường ống được vệ sinh và loại bỏ mọi mảnh vụn, lớp phủ hoặc chất gây ô nhiễm khỏi bề mặt đường ống. Lý tưởng nhất là phải có một đoạn ống thẳng có chiều dài đủ để truyền tín hiệu siêu âm thích hợp và đường kính đường ống phải đồng đều.

Vị trí đặt đầu dò:  Các đầu dò của đồng hồ đo lưu lượng siêu âm kẹp được kẹp vào bên ngoài đường ống dẫn nước. Vị trí đặt rất quan trọng để đảm bảo các phép đo chính xác, thường yêu cầu một đoạn ống thẳng có đủ khả năng ghép âm giữa các đầu dò và bề mặt đường ống. Gel chất kết dính siêu âm được sử dụng để đảm bảo không có khe hở không khí giữa kẹp và đường ống nhằm tăng cường khả năng truyền âm từ đầu dò.

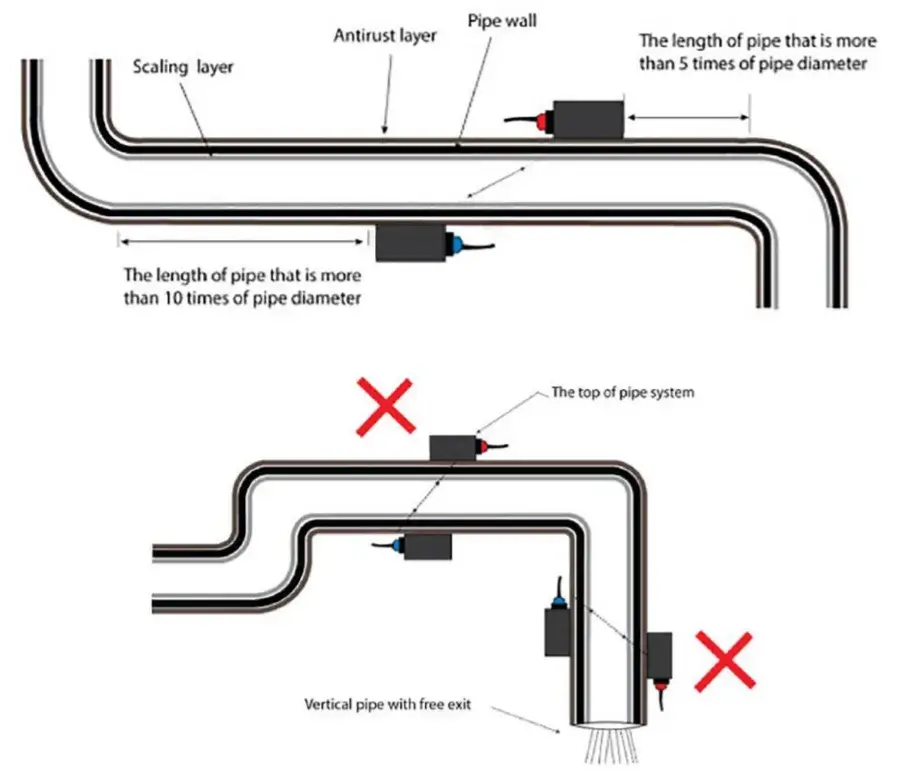

Để đảm bảo độ chính xác và ổn định của phép đo, điểm lắp đặt đầu dò phải nằm trên đường ống thẳng chứa đầy chất lỏng phân phối đều (khi lắp đặt, đường ống phải chứa đầy chất lỏng) và phải tuân theo các điểm sau:

• Đường ống phải chứa đầy chất lỏng đồng đều và dễ dàng để xung siêu âm đi qua (đường ống thẳng đứng hoặc đường ống nằm ngang)

• Tránh lắp đầu dò ở điểm cao nhất của hệ thống đường ống hoặc trên đường ống thẳng đứng có lối ra tự do (dòng chảy xuống)

• Đối với đường ống hở hoặc đường ống chứa một nửa, đầu dò phải được lắp ở đáy của đường ống chữ U

• Nhiệt độ và áp suất tại điểm lắp đặt phải nằm trong khả năng hoạt động của đầu dò

• Chú ý đến thành bên trong của đường ống và kiểm tra xem có tích tụ chất bẩn không. Chọn đường ống không có hoặc có rất ít chất bẩn tích tụ vì nó có thể gây nhiễu tín hiệu

• Trong trường hợp đường ống nằm ngang, hãy lắp đầu dò trong phạm vi 45° so với mặt phẳng nằm ngang. Nếu không, phép đo có thể không thực hiện được nếu bọt khí vẫn còn ở phần trên của đường ống hoặc nếu cặn tích tụ ở phần dưới của đường ống. Trong trường hợp đường ống thẳng đứng, máy dò có thể được lắp ở bất kỳ vị trí nào trên chu vi của nó miễn là dòng chảy hướng lên trên.

2. Chiều dài của đường ống thẳng

Chiều dài của đường ống thẳng thượng lưu và hạ lưu của đầu dò siêu âm phải đủ dài để đảm bảo phép đo chính xác.

3. Phương pháp lắp đặt đầu dò

Trước khi lắp đặt, hãy bắt đầu bằng cách vệ sinh khu vực lắp đặt: loại bỏ mọi lớp gỉ, sơn và chống gỉ. Sau đó đánh bóng khu vực bằng vải sạch có cồn hoặc axeton. Bôi một lượng mỡ vừa đủ vào khu vực lắp đặt và kẹp chặt đầu dò vào đường ống. Mỡ được sử dụng để loại bỏ mọi khoảng trống giữa đầu dò và thành ống.

Lưu ý: Nếu không bôi đủ mỡ hoặc đầu dò không được kẹp chặt vào thành, độ chính xác của phép đo có thể bị ảnh hưởng.

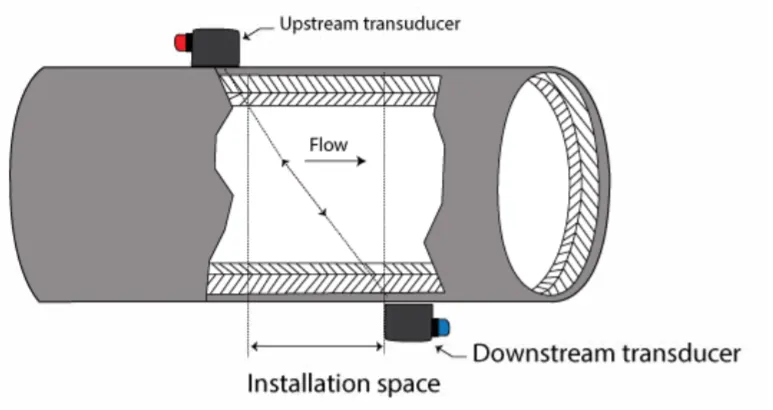

4. Không gian lắp đặt đầu dò

Không gian lắp đặt của đầu dò loại kẹp là khoảng cách bên trong giữa hai đầu dò khi chúng đối diện nhau. Sau khi nhập các thông số cần thiết vào menu của bộ chuyển đổi, hãy kiểm tra màn hình hiển thị trên thông số M25 để biết không gian lắp đặt.

5. Kiểu lắp đặt đầu dò

Có hai kiểu lắp đặt, loại  V và loại  Z.

Loại V

Loại  V là phương pháp lắp đặt tiêu chuẩn và thuận tiện để sử dụng để đo lưu lượng chính xác. Khi lắp đặt hai đầu dò, chúng được căn chỉnh theo chiều ngang. Chúng phù hợp với phạm vi đường kính ống từ ½" đến 16" (DN15 mm-DN100 mm).

Loại Z

Khi đường kính ống rộng lớn hơn DN100, hoặc có vật chất lơ lửng trong chất lỏng, hoặc cặn quá dày và cản trở hoạt động bình thường của lưu lượng kế và làm suy yếu tín hiệu trong quá trình lắp đặt theo phương pháp V, thì phương pháp lắp đặt theo phương pháp Z được sử dụng. Nó cũng được gọi là đường dẫn âm thanh đơn vì nó có thể truyền xung trực tiếp mà không cần bất kỳ phản xạ nào như yêu cầu trong trường hợp phương pháp V và do đó có độ suy giảm tín hiệu ít hơn.

Lưu ý:

Khi lắp đặt đầu dò, khu vực đường ống nơi đầu dò được lắp đặt phải sạch Cáp chắn phải được kết nối đúng cách và phải bôi chất trám thích hợp vào đầu dò để ngăn nước xâm nhập vào bên trong đầu dò Sử dụng dây đai thép không gỉ để cố định đầu dò và ngăn đầu dò di chuyển Bôi đủ chất kết dính xung quanh khu vực để đầu dò tiếp xúc với đường ống và ngăn không khí, cát và rỉ sét cản trở quá trình truyền xung.

6. Cấu hình và hiệu chuẩn Sau khi các đầu dò được gắn chặt, các cài đặt đồng hồ đo lưu lượng siêu âm phải được cấu hình theo các yêu cầu lắp đặt và ứng dụng cụ thể và mọi quy trình hiệu chuẩn phải được thực hiện theo hướng dẫn của nhà sản xuất. Thiết lập thông số ống nhanh :

Người dùng phải thiết lập các thông số khi đo các thông số sau:

1). Đường kính ngoài của ống

2). Độ dày thành ống

3). Vật liệu ống

4). Tham số ống lót (nếu có ống lót, thì độ dày ống lót và vận tốc âm thanh)

5). Loại chất lỏng

6). Loại đầu dò

7). Phương pháp lắp đặt đầu dò

8). Tham số đông đặc

Phương pháp đo Tùy thuộc vào điều kiện dòng chảy và thiết kế của đồng hồ đo lưu lượng siêu âm, nó có thể sử dụng hiệu ứng Doppler hoặc phương pháp thời gian truyền để đo lưu lượng.

Hiệu ứng Doppler Trong điều kiện có chất rắn/bong bóng trong nước, lưu lượng kế có thể sử dụng hiệu ứng Doppler để đo vận tốc dòng chảy, trong đó chùm siêu âm được phản xạ từ các hạt nhỏ hoặc bong bóng khí/nhiễu loạn trong chất lỏng. Sự thay đổi tần số giữa tín hiệu truyền và tín hiệu nhận được cho biết vận tốc của nước thải.

Phương pháp thời gian truyền Transit time: Bằng cách so sánh thời gian truyền của các xung siêu âm theo cả hướng dòng chảy và ngược hướng dòng chảy, đồng hồ đo lưu lượng siêu âm có thể tính toán vận tốc dòng chảy.

Tính toán lưu lượng Khi đã xác định được vận tốc dòng chảy, lưu lượng kế sẽ tính toán lưu lượng thể tích bằng cách nhân vận tốc với diện tích mặt cắt ngang của đường ống.

Các cân nhắc về môi trường Giám sát lưu lượng nước thải có thể liên quan đến việc xử lý chất lỏng chứa chất rắn, khí hoặc thành phần hóa học khác nhau. Đồng hồ đo lưu lượng siêu âm phải có khả năng xử lý các yếu tố này mà không ảnh hưởng đến độ chính xác hoặc hiệu suất. Đôi khi, đây là yếu tố hạn chế khi chọn lưu lượng kế siêu âm kẹp

Xử lý và báo cáo dữ liệu Thiết bị điện tử của đồng hồ đo lưu lượng siêu âm xử lý dữ liệu đã đo và có thể cung cấp các số liệu về lưu lượng theo thời gian thực trên màn hình hoặc truyền dữ liệu đến hệ thống giám sát trung tâm để phân tích, ghi nhật ký và báo cáo thêm.

Những thách thức khi sử dụng đồng hồ đo lưu lượng siêu âm.

Đồng hồ đo lưu lượng siêu âm mang lại nhiều lợi ích cho các công ty sản xuất hoặc quản lý chất lỏng gốc nước. Chúng ta hãy thảo luận về một số thách thức phổ biến khi sử dụng đồng hồ đo lưu lượng siêu âm và cách khắc phục những thách thức đó.

Vật liệu và tình trạng ống: Một trong những hạn chế chính của đồng hồ đo lưu lượng siêu âm kẹp là độ nhạy của chúng với vật liệu và tình trạng ống. Độ chính xác của phép đo có thể bị ảnh hưởng bởi các yếu tố như vật liệu ống, độ dày thành ống và độ nhám bề mặt. Ống trơn và đồng nhất thường mang lại kết quả chính xác hơn. Một số vật liệu có đặc tính hấp thụ hoặc suy giảm cao có thể làm suy yếu tín hiệu và ảnh hưởng đến độ chính xác của phép đo. Khả năng tương thích của đồng hồ đo lưu lượng siêu âm với các vật liệu và độ dày ống cụ thể là rất quan trọng để hoạt động đáng tin cậy.

Yêu cầu về đường ống được đổ đầy

Đồng hồ đo lưu lượng siêu âm yêu cầu đường ống được đổ đầy để hoạt động chính xác. Sự hiện diện của bọt khí hoặc khí trong chất lỏng có thể ảnh hưởng đến độ chính xác của phép đo, đặc biệt là trong các đồng hồ đo thời gian vận chuyển. Các công nghệ đo lưu lượng thay thế có thể phù hợp hơn trong các ứng dụng mà không thể đảm bảo đường ống được đổ đầy.

Loại chất lỏng: Mặc dù đồng hồ đo lưu lượng siêu âm kẹp có thể đo nhiều loại chất lỏng, bao gồm chất lỏng và khí, nhưng chúng có thể gặp phải những hạn chế với chất lỏng có độ nhớt cực thấp hoặc cực cao. Trong những trường hợp như vậy, độ chính xác của đồng hồ có thể bị ảnh hưởng.

Bong bóng và hạt: Sự hiện diện của bong bóng khí hoặc hạt rắn trong chất lỏng có thể làm gián đoạn sự lan truyền của sóng siêu âm, ảnh hưởng đến độ chính xác của phép đo. Cần phải xử lý và chuẩn bị chất lỏng thích hợp để giảm thiểu hạn chế này.

Hạn chế trong việc đo lưu lượng thấp

Đồng hồ đo lưu lượng siêu âm có thể gặp phải những thách thức khi đo lưu lượng thấp một cách chính xác. Lưu lượng tối thiểu cần thiết để hoạt động đáng tin cậy thay đổi tùy thuộc vào thiết kế và ứng dụng của đồng hồ đo. Hiểu được các yêu cầu về lưu lượng tối thiểu và tối đa của ứng dụng sẽ đảm bảo độ tin cậy của lưu lượng kế siêu âm.

Kích thước và hình dạng ống: Độ chính xác của đồng hồ đo lưu lượng siêu âm kẹp thường cao hơn đối với các ống trong một phạm vi kích thước nhất định. Các ống rất lớn hoặc rất nhỏ có thể gây ra những thách thức trong việc đạt được các phép đo chính xác. Ngoài ra, các ống có hình dạng không đều có thể yêu cầu các cảm biến chuyên dụng để có các phép đo chính xác.

Vị trí lắp đặt: Độ chính xác của đồng hồ đo lưu lượng siêu âm kẹp phụ thuộc vào vị trí chính xác của cảm biến trên đường ống. Vị trí cảm biến không đúng, vật cản hoặc chỗ uốn cong trong đường ống có thể dẫn đến phép đo không chính xác.

Tạp chất và nhiễu

Các chất lỏng có chứa tạp chất cao, chẳng hạn như các hạt hoặc bong bóng, có thể gây nhiễu tín hiệu siêu âm, dẫn đến các phép đo không chính xác. Trong những trường hợp như vậy, có thể cần các công nghệ đo lường thay thế hoặc hệ thống lọc bổ sung để duy trì hoạt động đáng tin cậy.

Nhiệt độ và áp suất: Nhiệt độ và điều kiện áp suất khắc nghiệt có thể ảnh hưởng đến hiệu suất của đồng hồ đo lưu lượng siêu âm kẹp. Điều cần thiết là phải chọn một đồng hồ phù hợp với các điều kiện vận hành cụ thể của ứng dụng của bạn.

Bằng cách xem xét các hạn chế này và tham khảo ý kiến ​​của các nhà sản xuất và chuyên gia trong ngành, các kỹ sư và kỹ thuật viên có thể đưa ra quyết định sáng suốt để đảm bảo hoạt động đáng tin cậy của đồng hồ đo lưu lượng siêu âm.

Bảo trì đồng hồ đo lưu lượng siêu âm

Cách bảo trì bảo dưỡng Đồng hồ đo lưu lượng siêu âm.

Cũng như bất kỳ thiết bị nào, đồng hồ đo lưu lượng siêu âm cần được kiểm tra và bảo dưỡng thường xuyên để đảm bảo hiệu quả và độ chính xác. Các khuyến nghị bảo dưỡng chính thường được đưa vào hướng dẫn sử dụng tương ứng.

Đồng hồ đo lưu lượng siêu âm thường được lắp trong đường ống. Tuy nhiên, một số lưu lượng kế có tùy chọn bên ngoài. Ví dụ, một số đồng hồ đo lưu lượng siêu âm có thiết kế kẹp. Điều này có nghĩa là thành phần này rất dễ tiếp cận và thường dễ tháo rời, cả hai đều giúp thực hiện các nhiệm vụ bảo trì dễ dàng hơn. Trên thực tế, một số yêu cầu bảo trì đối với đồng hồ đo lưu lượng siêu âm kẹp đơn giản như siết chặt thành phần vào đường ống, vì nó có thể bị lỏng theo thời gian.

Việc sửa chữa đồng hồ đo lưu lượng siêu âm kẹp cũng được đơn giản hóa dựa trên vị trí. Nếu bất kỳ thành phần nào cần điều chỉnh hoặc sửa chữa, toàn bộ thiết bị có thể được tháo ra mà không cần phải làm mất tính toàn vẹn của đường ống.

Đồng hồ đo lưu lượng siêu âm bên trong cũng yêu cầu một số nhiệm vụ bảo trì đơn giản có thể quản lý được đối với các doanh nghiệp . Ví dụ, đầu dò liên quan đến đồng hồ đo lưu lượng siêu âm có thể cần được vệ sinh định kỳ để loại bỏ tạp chất và mảnh vụn. Ngoài ra, mặt bích đường ống có thể cần được chú ý để đảm bảo các liên kết tốt.

Tuy nhiên, điều quan trọng cần lưu ý là quy trình bảo trì và sửa chữa Đồng hồ đo lưu lượng siêu âm bên trong thường cũng yêu cầu phải tiếp cận đường ống. Tùy thuộc vào chất lỏng liên quan và nguy cơ ô nhiễm, đây có thể không phải là nhiệm vụ mà một người không có kinh nghiệm đáng kể có thể muốn thực hiện.

Nhìn chung,các thiết bị này ít cần bảo dưỡng hơn so với các lưu lượng kế

khác vì chúng không có bộ phận chuyển động. Sau khi sử dụng,bụi và gel truyền dẫn phải được lau sạch khỏi các bộ chuyển đổi và các thiết bị điện tử khác trước khi cất vào hộp đựng. Khi không sử dụng, các bộ phận của đồng hồ đo phải được giữ trong hộp đựng và cất giữ ở nơi không tiếp xúc

với quá nhiều bụi và các chất gây ô nhiễm khác. Thiết bị phải được cất giữ tránh xa nhiệt độ và độ ẩm cao và không tiếp xúc trực tiếp với ánh nắng mặt trời và mưa. Việc thay thế các bộ phận như pin tích hợp và thiết bị điện tử phải được thực hiện dựa trên khuyến nghị của nhà sản xuất.

Tuổi thọ của các bộ phận thường được nêu trong hướng dẫn sử dụng và hướng dẫn của thiết bị.

Quy trình thay thế dựa trên vị trí Đồng hồ đo lưu lượng siêu âm

Tương tự như các yêu cầu sửa chữa và bảo trì, việc thay thế Đồng hồ đo lưu lượng siêu âm kẹp cũng đơn giản hơn nhiều so với lưu lượng kế lắp ren hoặc mặt bích vào đường ống (internal ultrasonic flow meters). Vì biến thể kẹp không ảnh hưởng đến tính toàn vẹn của đường ống theo bất kỳ cách nào nên có thể dễ dàng tháo ra nếu bị lỗi. Sau đó, có thể lắp một Đồng hồ đo lưu lượng mới vào vị trí cũ. Thông thường, chỉ cần lắp vừa khít và hiệu chuẩn đúng cách ngoài bất kỳ hướng dẫn lắp đặt cơ bản nào do nhà sản xuất cung cấp.

Vì đồng hồ đo lưu lượng siêu âm lắp ren hoặc mặt bích vào đường ống có tính xâm lấn hơn nên quá trình thay thế phức tạp hơn. Bên cạnh việc tuân theo hướng dẫn lắp đặt, bạn cũng phải đảm bảo đường ống được sửa chữa đúng cách để tránh rò rỉ hoặc ô nhiễm nội dung bên trong. Tùy thuộc vào chất lỏng liên quan, ngay cả việc phá vỡ đường ống để sửa chữa cũng có thể dẫn đến một số rủi ro. Điều quan trọng là phải cân nhắc điều này khi quyết định có nên tự mình xử lý nhiệm vụ hay cần sự hỗ trợ của một chuyên gia tập trung vào việc thay thế đồng hồ đo lưu lượng siêu âm.

Thực hiện hiệu chuẩn thường xuyên

Đồng hồ đo lưu lượng siêu âm phải được hiệu chuẩn thường xuyên để đảm bảo kết quả đọc chính xác. Việc này nên được thực hiện theo lịch trình thường xuyên hoặc bất cứ khi nào có vẻ như kết quả đọc có thể không chính xác. Thông thường, điều này đòi hỏi phải tuân theo các quy trình được nhà sản xuất quy định cũng như sử dụng nhiều phép tính khác nhau được thiết kế riêng cho nhiệm vụ trong tầm tay.

Trong hầu hết các trường hợp, các công ty cần hiệu chuẩn theo tiêu chuẩn cao hơn so với yêu cầu thực tế của hoạt động. Thông thường, điều này dựa trên việc đảm bảo kết quả của đơn vị đang thử nghiệm có độ chính xác gấp bốn lần mức cần thiết cho hoạt động cụ thể đang được đề cập. Tốc độ dòng chảy từ Đồng hồ đo lưu lượng siêu âm có thể được so sánh với thiết bị thử nghiệm được biết là đáp ứng tiêu chuẩn. Bằng cách sử dụng phương pháp tiếp cận đồng thời, bạn có thể đảm bảo độ nhớt của chất lỏng vẫn như nhau đối với cả hai đồng hồ đo lưu lượng, tăng khả năng đọc chính xác và điều chỉnh phù hợp.

Một số lỗi thường gặp của đồng hồ đo lưu lượng siêu âm

Giá của Đồng hồ đo lưu lượng siêu âm khoảng bao nhiêu

DN15 – DN100  giá khoảng từ 8.500.000 – 50.000.000 đ/c

DN50 – DN700  giá khoảng từ 9..500.000 đ  - 70.000.000 đ/c

DN300 – DN6000  giá khoảng từ 15.000.000 đ  - 90.000.000 đ/c

Giá có thể thay đổi theo từng thời điểm. Câc bạn nên liên lạc với Phòng Kinh doanh Công ty Phát Đạt để được cập nhật giá chính xác và nhanh nhất

Mua đồng hồ đo lưu lượng siêu âm ở đâu ?

Các bạn có thể xem hàng và mua trực tiếp tại văn phòng Công ty Phát Đạt. Địa chỉ 41F/96/18 Đường Đặng Thùy Trâm, P13, Q Bình Thạnh, HCM.

Các bạn ở xa thì Phát Đạt có thể giao đồng hồ đo lưu lượng siêu âm bằng chành xe, cpn Viettel.

Hỗ trợ giải đáp thắc mắc về cách lắp đặt, cách cài đặt thông số kỹ thuật của Đồng hồ đo lưu lượng siêu âm.

Các bạn có thể liên lạc 24/7 vào số điện thoại 0989286139 Mr Đỉnh
