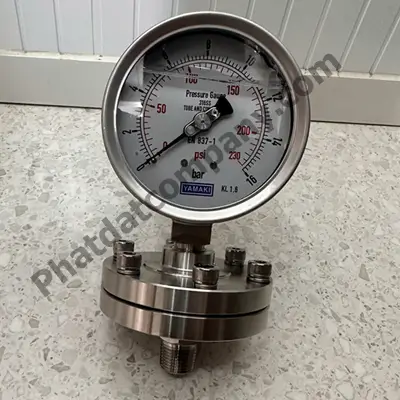

Đồng hồ áp suất màng

Đồng hồ áp suất màng là gì? Cấu tạo và nguyên lý hoạt động

Trong đời sống ngày nay nền công nghiệp sản xuất phát triển. Trong các nhà máy có những vị trí máy cần biết được giá trị áp suất hiện tại là bao nhiêu Vì vậy đồng hồ đo áp suất được ra đời và sử dụng rộng rãi và đồng hồ đo áp suất màng cũng như vậy

Đồng hồ áp suất màng là gì?

Đồng hồ áp suất màng có chức năng đo đếm và hiển thị giá trị áp suất lên mặt số kim của đồng hồ thông qua cái màng có hình đồng tâm Khi màng hình đồng tâm nhận áp suất dịch chuyển nó sẽ đổi chuyển động này thành chuyển động quay của kim đồng hồ Người sử dụng sẽ đọc giá trị áp suất này để biết được áp suất đang là bao nhiêu trong hệ thống sản xuất của mình Đồng hồ áp suất màng thường dùng cho thực phẩm hóa chất hoặc lắp cho những vị trí đường ống môi trường có thể nhớt hoặc kết tinh

Cấu tạo của đồng hồ áp suất màng

Đồng hồ áp suất màng có cấu tạo chính gồm 2 phần. Một là mặt hiển thị của đồng hồ. Mặt hiển thị được chia vạch và đánh số. Trên mặt hiển thị có kim đồng hồ bằng nhôm sơn màu đen. Hai là màng hình đồng tâm, cái màng này bằng vật liệu inox 316 FDA-listed được cấp chứng nhận FDA để buôn bán tại thị trường Mỹ. Mặt đồng hồ sẽ được hàn trực tiếp vào cái màng hình đồng tâm, chống sốc và rung động, không yêu cầu bổ sung bảo vệ bên ngoài

Nguyên lý hoạt động của đồng hồ áp suất màng

Đồng hồ áp suất dạng màng ngăn sử dụng màng ngăn hình đồng tâm được kết nối trực tiếp với chân kết nối của đồng hồ . Áp suất được áp dụng cho phía kết nối của màng ngăn. Một thanh ở phía đối diện được lắp một chuyển động chuyển đổi sự dịch chuyển của màng ngăn thành chuyển động quay. Đồng hồ đo áp suất màng ngăn được sử dụng cho môi trường khí và lỏng trong phạm vi từ 10 mbar đến 25 bar; môi trường thậm chí có thể nhớt hoặc kết tinh nếu lỗ kết nối đủ lớn. Với màng ngăn hàn phẳng, chúng lý tưởng để đo trong các quy trình vệ sinh.

Thông số kỹ thuật của đồng hồ áp suất màng

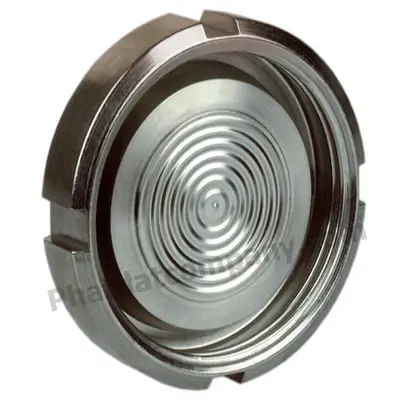

Màng hình đồng tâm có vật liệu bằng inox 316, model MD50 DIN 11851/11887. Tất cả các vật liệu được sử dụng đều được FDA liệt kê. Chất lỏng truyền áp suất là Dầu paraffin (FM 09), được FDA công nhận. Phạm vi áp suất 0,6 bar đến 40 bar

Đồng hồ đo áp suất ống Bourdon có đường kính mặt là 50, 63, 80, 100, 160mm

Ngoài ra, các bạn có thể lựa chọn thêm option như

Các vật liệu khác

Đánh bóng điện hóa

Bộ phận làm mát

Ống mao dẫn

Các chất lỏng truyền áp suất khác

Các phụ kiện như đai ốc và seal

Nhiệt độ cao lên đến 300 độ C

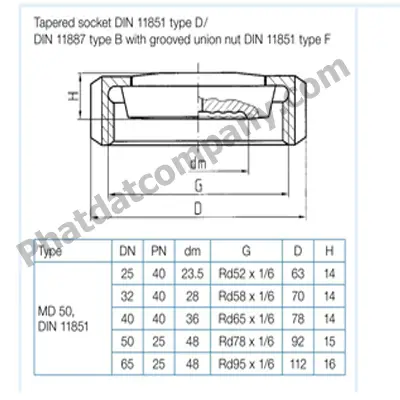

Trong hình là kích thước của cái màng MD50, DIN 11851, các bạn có thể chọn DN25 đến DN65

Điểm khác nhau của đồng hồ áp suất màng và đồng hồ đo áp suất thông thường

Các loại Đồng hồ áp suất bình thường thì có cấu tạo đơn giản chỉ là đồng hồ áp suất với ống Bourdon được dùng để đo áp suất của khí nén, nước, hơi nóng và có chi phí thấp. Đồng hồ áp suất dạng màng thì hơi phức tạp hơn tí xíu, nó gồm đồng hồ ống Bourdon và cái màng ngăn hình đồng tâm. Dùng để đo áp suất của những vị trí có lưu chất nhớt hoặc kết tinh. Những lưu chất mà có thể kết tinh này nếu dùng đồng hồ áp suất thông thường để đo áp suất thì không được, vì sau khoảng thời gian hoạt động, lưu chất sẽ kết tinh và bám vào ống Bourdon làm nghẹt ống. Về giá thành thì Đồng hồ áp suất màng sẽ có giá cao hơn Đồng hồ áp suất thông thường

Lĩnh vực áp dụng của đồng hồ áp suất màng

Đồng hồ áp suất màng được lắp đặt sử dụng nhiều trong nhà máy chế biến sản xuất sữa

Đồng hồ áp suất dạng màng được lắp nhiều trong nhà máy sản xuất bia

Đồng hồ áp suất màng được sử dụng cho nhà máy hóa chất

Đồng hồ đo áp suất màng được sử dụng trong qui trình vệ sinh công nghiệp

Đồng hồ đo áp suất màng được lắp trong bình nước nóng lò hơi công nghiệp

Đồng hồ áp suất dạng màng được sử dụng nhiều trong ngành tàu biển

Một số loại đồng hồ áp suất màng trên thị trường hiện nay

Trên thị trường hiện nay có các thương hiệu Đồng hồ áp suất màng đến từ Đức như AFRISO, WIKA, Kobold, Ashcroft, Suku, Suchy.

Đồng hồ áp suất màng Nuova Fima Ý

Đồng hồ áp suất màng Stiko Hà Lan

Đồng hồ áp suất màng Wise Hàn Quốc

Đồng hồ áp suất màng Yamaki Trung quốc

Giá cả sẽ khác nhau kèm theo chất lượng khác nhau tùy theo phân khúc cho các bạn tùy ý lựa chọn

Các loại Đồng hồ áp suất màng mà công ty Phát Đạt cung cấp

Đồng hồ áp suất inox tích hợp màng nhỏ gọn, mặt 100mm, 160mm, EN 837-3, nối ren 1/2B inox 316, dãy áp suất 0/100 mbar đến 0/25 bar, chịu nhiệt độ maximum 100 độ C. Được chứng nhận GOSSTANDART. Tùy chọn Ex version

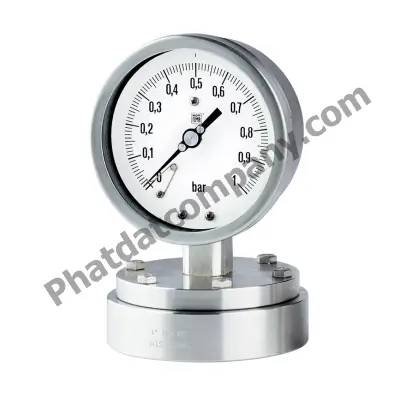

Đồng hồ áp suất màng dùng cho hóa chất, mặt 100mm, 160mm, EN837-3, dãy áp suất 0/10 đến 0/250 mbar (mặt bích Ø 160) và 0/0.4 đến 0/25 bar (mặt bích Ø 100), kết nối ren 1/2B inox 316 Ti/316L, hoặc thép, chịu nhiệt độ tối đa 100 độ C. Các bạn có thể thêm tuy chọn tiếp điểm công tắc trên đồng hồ

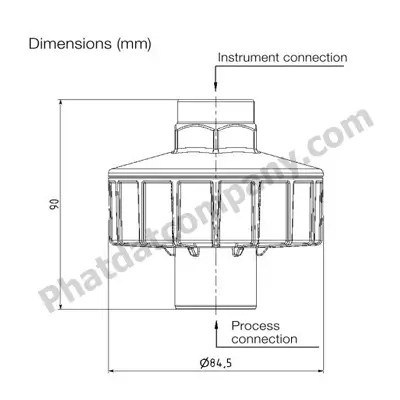

Đồng hồ áp suất màng nhựa MD 11, sử dụng cho hóa chất công nghiệp, nước thải, phân bón, ren kết nối bằng nhựa PVC, PP hoặc PVDF, ren trong G1/2 G1/4, đường kính mặt đồng hồ 63mm, 100mm, dãy áp suất 0 đến 60 bar, nhiệt độ tối đa 100 độ C. Loại màng EPDM, phủ TFM, bên trong. Loại màng nhựa này có thể lắp vào công tắc áp suất thay vì lắp cho đồng hồ áp suất

Đồng hồ áp suất dạng màng KD 21, piston sẽ thay thế cho cái màng tức là thay gì dùng màng ngăn thì loại đồng hồ áp suất màng này dùng piston. Vì vậy nó sẽ hoạt động tốt ở điều kiện cực kỳ khắc nghiệt, ăn mòn cao. Đo được áp suất cao, chống sốc và rung. Dùng để lắp vào đồng hồ đo áp suất ống Bourdon, cảm biến áp suất hoặc công tắc áp suất. Dùng cho các chất lỏng ăn mòn, ô nhiễm và mài mòn ở áp suất cao. Đặc biệt dùng để đo áp suất trongnước thải, nước khoán, bùn, bê tông, thạch cao và khoáng chất. Mặt đồng hồ 50mm,63mm, 100mm, 160mm, ren kết nối G½B đến G2B, ½ NPT đến 2-11½ NPT, inox 316 L, seal FKM Viton, dầu dẫn áp Paraffi n oil (FM 09), FDA-listed. Dãy áp suất 10 đến 600 bar. Các bạn có thể thêm cá tùy chọn như thêm ống mao dẫn, kiểu kết nối ren khác, kiểu lết nối mặt bích

Đồng hồ đo áp suất màng MD 30. Có thể tháo rời và vệ sinh. Áp suất lên đến 250 bar. Màng chắn loại hàn. Có nhiều kích thước kết nối . Để lắp vào đồng hồ đo áp suất ống Bourdon, bộ cảm biến áp suất hoặc công tắc áp suất. Dùng cho môi trường ăn mòn, nhớt, ô nhiễm hoặc nóng. Đường kính mặt đồng hồ 63mm, 100mm. Kết nối ren G½B hoặc ½ NPT, inox 316 L, màng inox 316 L, seal FKM Viton, dầu dẫn áp Paraffi n oil (FM 09), FDA-listed, chịu nhiệt lên đến 100 độ C

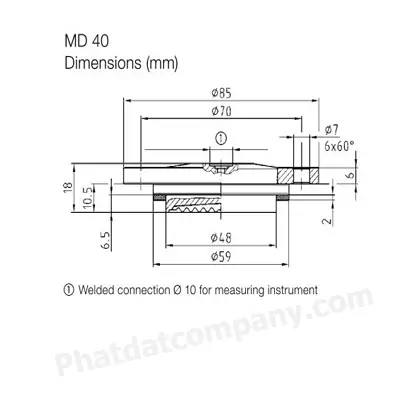

Đồng hồ áp suất màng MD 40, có kết nối bích đặc biệt cho ngành công nghiệp giấy và bột giấy. Thiết kế nhỏ gọn. Có thể hàn trực tiếp vào đồng hồ đo áp suất. Có nhiều chiều dài ống khác nhau. Để lắp vào đồng hồ đo áp suất ống Bourdon, cảm biến áp suất hoặc công tắc áp suất. Dành cho môi trường ăn mòn, độ nhớt cao, ô nhiễm hoặc cứng. Các lĩnh vực ứng dụng điển hình: Ngành công nghiệp giấy. Ngành công nghiệp bột giấy. Ngành công nghiệp sơn mài. Đường kính mặt đồng hồ 63mm, 100mm. Ống nối Thép không gỉ 316 L, DN 48. Mặt bích giữ lỏng Thép không gỉ 304, màng inox 316 L, seal NBR (Perbunan), dầu dẫn áp Paraffi n oil (FM 09), FDA-listed, áp suất PN40, chịu nhiệt hơn 100 độ C. Các bạn có thể thêm tùy chọn bộ chuyển đổi ren G¼B/G½B

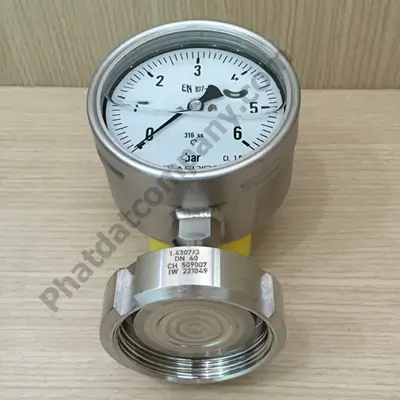

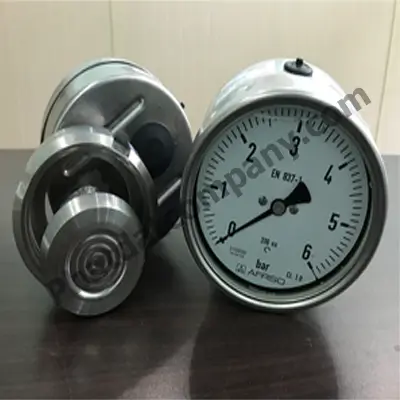

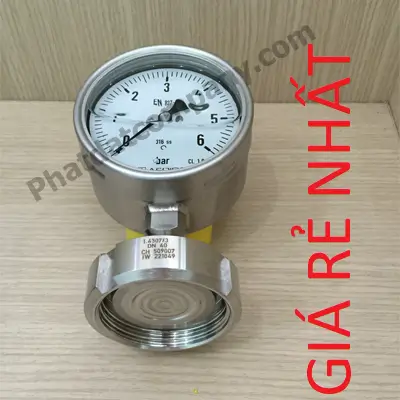

Đồng hồ áp suất dạng màng MD 50. Màng MD 50/51 cho kết nối ống vặn (thực phẩm). Tất cả các vật liệu được FDA liệt kê. Hỗ trợ SIP/CIP. Không có khoảng chết. Có nhiều tiêu chuẩn khác nhau.

Màng MD 50/51 với kết nối ống vặn tuân thủ luật thực phẩm để quy trình vệ sinh phân tách các đơn vị đo áp suất và kiểm soát trong đường ống hoặc bể chứa. Được lắp vào đồng hồ đo áp suất ống Bourdon, cảm biến áp suất và công tắc áp suất. Được lắp đặt trong các quy trình vệ sinh mà không có khoảng chết. Các lĩnh vực ứng dụng điển hình: Ngành công nghiệp thực phẩm và thực phẩm cao cấp. Nhà máy sữa. Máy làm đồ uống. Nhà máy bia.

Tất cả các vật liệu được sử dụng đều được FDA liệt kê. Màng chắn hóa học và đồng hồ áp suất được hàn lại với nhau, tạo thành một đơn vị không thể tách rời, chống va đập và rung động, không cần bảo vệ bên ngoài thêm. Màng chắn hóa học có nhiều đường kính danh nghĩa khác nhau, do thiết kế nhỏ gọn nên chúng phù hợp với nhiều ứng dụng khác nhau. Đường kính mặt đồng hồ 50mm, 63mm, 80mm, 100mm, 160mm. Dãy áp suất 0.6 đến 40 bar. Màng MD 50: DIN 11851/11887 DN 25 to DN 65. màng inox 316 L, FDA-listed ,dầu dẫn áp Paraffi n oil (FM 09). Các bạn có thể thêm tùy chọn thiết kế theo kiểu nsx Südmo, Guth. Các vật liệu khác. Đánh bóng điện hóa. Bộ phận làm mát. Ống mao dẫn. Các chất lỏng truyền áp suất khác. Các phụ kiện như đai ốc và phớt nối. Các kiểu kết nối khác

MD 52-1: DIN 11864-1 GS or ÜM, design A/B, DN 25/80, H3

                  DIN 11853-1 GS or ÜM, DN 25/80, H3

MD 52-2: DIN 11864-2 NF or BF, design A/B, DN 25/80, H3

                  DIN 11853-2 NF or BF, DN 25/80, H3

MD 52-3  DIN 11864-3 NKS or BKS, design A/B, DN 25/80, H3

                  DIN 11853-3 NKS or BKS, DN 25/80, H3

MD 53:    APV-RJT 1" to 3"

MD 54:    IDF 1" to 3"

MD 55:   APV-ISS 1" to 3"

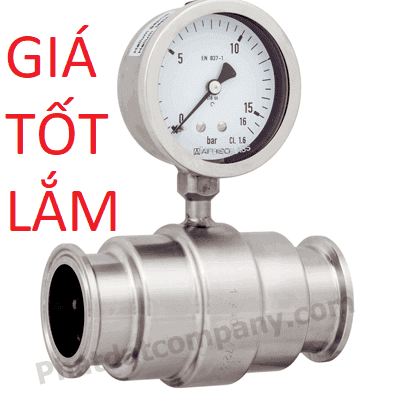

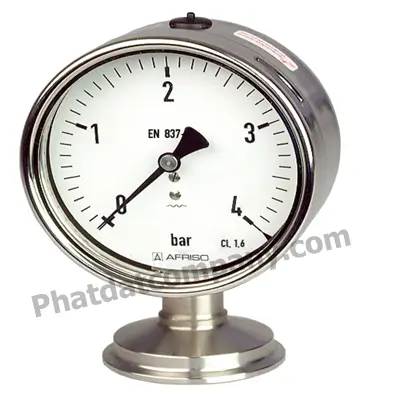

Đồng hồ đo áp suất màng MD 60 Clamp ISO 2852. Màng MD 60 phù hợp cho các quy trình vệ sinh. Được chứng nhận 3-A kết hợp với đồng hồ đo áp suất ống Bourdon RF 63/100 và màng hóa chất DMU 02 Vario. Tất cả các vật liệu đều được FDA liệt kê. Hỗ trợ SIP/CIP. Tương thích với NovAseptic ® (1" đến 2½")

Được lắp vào đồng hồ đo áp suất ống Bourdon, cảm biến áp suất hoặc công tắc áp suất. Dành cho môi trường nhớt, dễ hỏng hoặc nóng. Các lĩnh vực ứng dụng điển hình: Ngành thực phẩm và thực phẩm xa xỉ. Ngành đồ uống. Ngành dược phẩm. Công nghệ sinh học

Tất cả các vật liệu được sử dụng đều được FDA liệt kê. Màng hóa chất và đồng hồ áp suất được hàn lại với nhau, tạo thành một đơn vị không thể tách rời, chống va đập và rung động, không cần bảo vệ bên ngoài thêm. Màng hóa chất có nhiều đường kính danh nghĩa khác nhau. Do thiết kế nhỏ gọn nên chúng phù hợp với nhiều ứng dụng khác nhau. Đường kính mặt đồng hồ  63mm, 100mm. Dãy áp suất 0.6 đến 40 bar. Kết nối Clamp ¾" to 2½", inox 316 L. Màng bằng inox 316 L,hàn vào thân trên, không có khoảng ,dầu dẫn áp Paraffin oil (FM 09), FDA-listed.

Test

3-A-certifi ed:

Nominal diameter 1½"– 2½" for RF 63/100

(crimped bezel and bayonet bezel versions)

Nominal diameter 1"–2½" for DMU 02 Vario

Các bạn có thể thêm tùy chọn

Bộ chuyển đổi cho kết nối G¼B/G½B

Vật liệu/lớp phủ đặc biệt

Đánh bóng điện hóa

Bộ phận làm mát (> 100 °C)

Ống mao dẫn

Các loại kết nối khác: MD 61:  Clamp DIN 32676.  MD 62: Tri-Clamp

Đồng hồ áp suất màng MD 56 NEUMO BioControl và MD 63. Lắp đặt cố định và lắp ép với chốt kim loại. Môi chất không thể lọt vào sau seal. Hỗ trợ SIP/CIP

Màng ngăn loại bích MD 56 dùng để tách quy trình vô trùng các đơn vị đo áp suất và kiểm soát trong đường ống hoặc bể chứa. Dùng để lắp vào đồng hồ đo áp suất ống Bourdon, cảm biến áp suất và công tắc áp suất. Dùng để lắp đặt trong quy trình vô trùng mà không có khoảng chết. Các lĩnh vực ứng dụng điển hình: Ứng dụng vô trùng trong kỹ thuật quy trình. Ngành công nghiệp dược phẩm. Công nghệ sinh học. Ngành công nghiệp thực phẩm và thực phẩm cao cấp. Máy làm đồ uống. Nhà máy sữa. Nhà máy bia

Tất cả các vật liệu được sử dụng đều được FDA liệt kê. Lắp đặt cố định theo khuyến nghị thiết kế vệ sinh EHEDG.

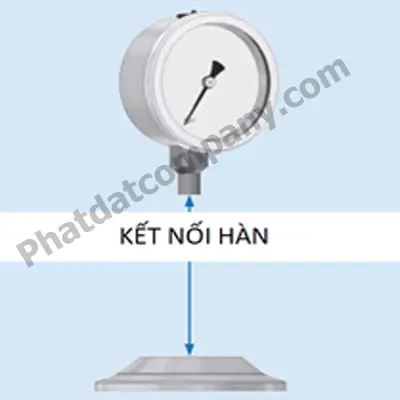

Màng hóa chất và đồng hồ áp suất được hàn lại với nhau, tạo thành một đơn vị không thể tách rời,

chống va đập và rung động mà không có các cạnh bên ngoài có thể bám bụi bẩn. Màng hóa chất

có sẵn với đường kính danh nghĩa là 25, 50, 65, 80. Do thiết kế nhỏ gọn nên chúng phù hợp với

nhiều ứng dụng khác nhau. Đường kính mặt đồng hồ  50mm,63mm, 80mm, 100mm, 160mm. Dãy áp suất 0.6 đến 16 bar. Kết nối NEUMO BioControl ®D25, D50, D65, D80, inox 316 L. Màng bằng seal EPDM (USP CLASS VI classifi ed; FDA-listed) ,dầu dẫn áp Paraffin oil (FM 09), FDA-listed. Các bạn có thể lựa chọn thêm:

Các vật liệu khác

Đánh bóng điện

Bộ phận làm mát

Ống Mao dẫn

Các loại dầu dẫn áp khác

Các phụ kiện như vỏ,khối bích và màng

Đồng hồ áp suất màng MD 70. Màng hóa chất MD 70 chuyên dùng cho máy đồng hóa, máy đồng nhất. Dành cho áp suất cao. Lý tưởng cho tải trọng động cao. Thiết kế nhỏ gọn và chắc chắn. Dễ dàng tích hợp vào các hệ thống hiện có

Dành cho lắp vào đồng hồ đo áp suất ống Bourdon và cảm biến áp suất. Dành cho môi trường có độ nhớt cao ở áp suất cao. Đặc biệt dành cho máy đồng nhất. Đường kính mặt đồng hồ  63mm, 80mm, 100mm, 160mm. Dãy áp suất 0 đến 600 bar. Kết nối mặt bích inox 316 L, màng bằng inox 316 L hàn vào thân trên, không có khoảng trống chết,dầu dẫn áp Paraffin oil (FM 09), FDA-listed.

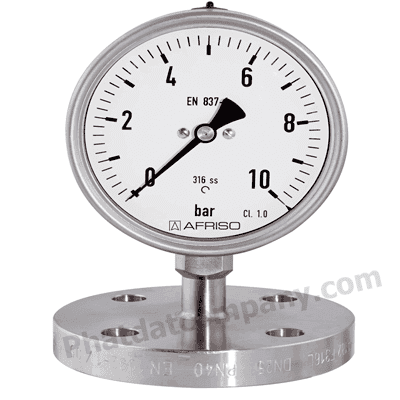

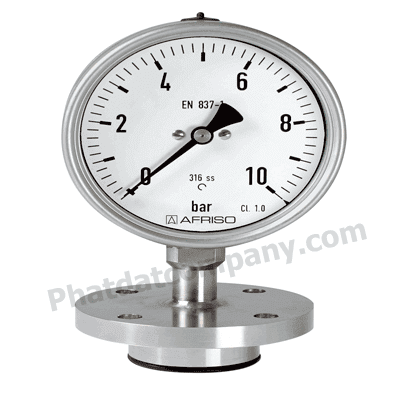

Đồng hồ áp suất màng MD 80. Màng chắn MD 80, kết nối mặt bích. Màng chắn phẳng, hàn. Dùng cho kết nối mặt bích DIN và ASME. Nhiều loại vật liệu và lớp phủ đặc biệt (tùy chọn). Để lắp vào đồng hồ đo áp suất ống Bourdon, cảm biến áp suất hoặc công tắc áp suất. Dùng cho môi trường ăn mòn, độ nhớt cao, ô nhiễm, kết tinh hoặc nóng. Các lĩnh vực ứng dụng điển hình:

Công nghiệp hóa chất

Hóa dầu

Nhà máy lọc dầu

Nhà máy nhiệt điện

Đường kính mặt đồng hồ  63mm, 80mm, 100mm, 160mm. Dãy áp suất 0 đến 40 bar. Kết nối mặt bích theo EN 1092-1 loại B 1 DN 25 đến 100 hoặc ASME B 16.5 (Mặt nâng) DN 1" đến 4". Màng bằng inox 316 L, dầu dẫn áp Paraffin oil (FM 09), FDA-listed. Các bạn có thể thêm tùy chọn như sau

Seal : Vật liệu đặc biệt: Hastelloy, Monel, niken,Inconel, Incoloy, bạch kim, titan, tantal,

zirconium hợp kim thép crom-niken khác. Lớp phủ/lớp lót:

PFA (lên đến 250 °C), ECTFE (lên đến 150 °C)

PTFE (lên đến 150 °C, lên đến 100 bar)

Bạc (lên đến 150 °C), vàng (lên đến 200 °C)

Mặt bích theo yêu cầu của khách hàng

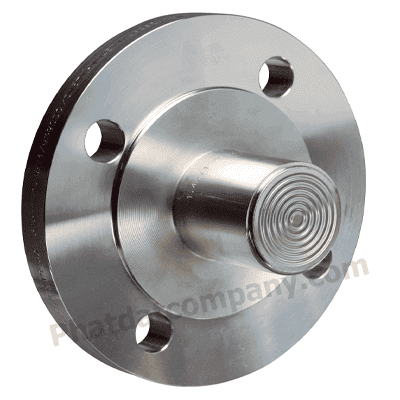

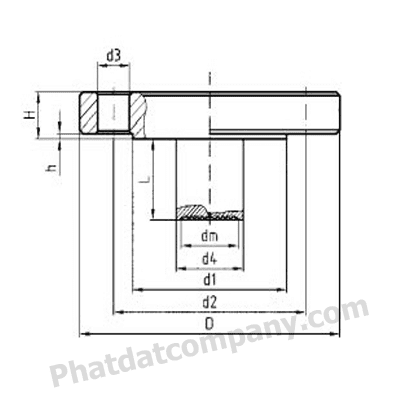

Màng MD 81. Phiên bản mặt bích ống. Dành cho các bồn chứa có thành dày. Dành cho các bích khối cao hơn và cách nhiệt tốt hơn. Kết nối theo DIN hoặc ASME. Chiều dài ống có thể được điều chỉnh theo yêu cầu

Để lắp vào đồng hồ đo áp suất ống Bourdon, cảm biến áp suất hoặc công tắc áp suất. Dành cho môi trường ăn mòn, độ nhớt cao, ô nhiễm, kết tinh hoặc nóng. Lý tưởng cho các bồn chứa cách nhiệt hoặc có thành dày.

Được thiết kế đặc biệt để sử dụng trong các ngành công nghiệp hóa chất và hóa dầu, trong các nhà máy lọc dầu hoặc nhà máy nhiệt điện.

Kết nối mặt bích inox 316 L theo EN 1092-1 loại B 1

DN 50 đến 100 hoặc

ASME (Mặt nâng) B 16,5 DN 1" đến 3"

Chiều dài ống 50, 100, 150 mm

Màng bằng inox 316 L. dầu dẫn áp Paraffin oil (FM 09), FDA-listed.

Các bạn có thể thêm tùy chọn như sau

Seal : Vật liệu đặc biệt: Hastelloy, Monel, niken,Inconel, Incoloy, bạch kim, titan, tantal,

zirconium hợp kim thép crom-niken khác. Lớp phủ/lớp lót:

PFA (lên đến 250 °C), ECTFE (lên đến 150 °C)

PTFE (lên đến 150 °C, lên đến 100 bar)

Bạc (lên đến 150 °C), vàng (lên đến 200 °C)

Mặt bích theo yêu cầu của khách hàng

Màng hóa chất trong dòng RD50/51/60 cho các quy trình vệ sinh. Dành cho phụ kiện sữa DIN 11851 và

kết nối Clamp ISO 2852

Không cần đoạn chữ T trong đường ống

Lắp đặt dễ dàng, nhanh chóng trong đường ống

Để lắp vào đồng hồ đo áp suất ống Bourdon, cảm biến áp suất hoặc công tắc áp suất. Cho môi trường chảy, ăn mòn và có độ nhớt cao; được thiết kế để lắp trực tiếp trong đường ống. Các lĩnh vực ứng dụng điển hình :

Ứng dụng sinh hóa

Ngành công nghiệp thực phẩm và thực phẩm cao cấp

Ngành công nghiệp đồ uống

Ngành công nghiệp dược phẩm

Kiểu kết nối

RD 50: DIN 11851, 316 L, Ren ngoài DN 15 to DN 80

RD 51: SMS 1147 1" to 3"

RD 60: Clamp ISO 2852, 316 L 1" to 3"

Màng : Thép không gỉ 316 L, không có khoảng chết, hàn vào thân. Đường kính mặt đồng hồ  63mm, 80mm, 100mm, 160mm. Dãy áp suất 0 đến 40 bar. dầu dẫn áp Paraffin oil (FM 09), FDA-listed. Các bạn có thể thêm tùy chọn như sau : Tản nhiệt, ống mao dẫn

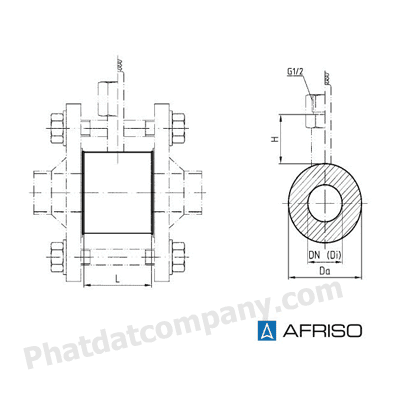

Màng hóa chất trong dòng RD 80. Phiên bản lắp wafer. Mặt bích trung gian dễ lắp đặt trong đường ống. Nhiều kích thước danh nghĩa. Nhiều áp suất danh nghĩa. Vật liệu đặc biệt (tùy chọn). Dùng để lắp vào đồng hồ đo áp suất ống Bourdon, cảm biến áp suất hoặc công tắc áp suất.

Dùng cho môi trường lưu thông, ăn mòn và có độ nhớt cao, để lắp trực tiếp vào đường ống.

Kết nối inox 316 L, cho mặt bích theo EN 1092-1

Loại B 2,

DN 25 đến DN 100 hoặc

ASME B 16.5, 1" đến 4"

Màng bằng inox 316 L, hàn vào thân, không có khoảng trống chết. Trên thân có lỗ ren G ½ để lắp đồng hồ áp suất, cảm biến áp suất hoặc công tắc áp suất. Dãy áp suất lên đến 400 bar. dầu dẫn áp Paraffin oil (FM 09), FDA-listed. Các bạn có thể thêm tùy chọn như : Lớp phủ, Bộ phận làm mát (> 100 °C), Ống mao dẫn

Lựa chọn đồng hồ áp suất màng như thế nào

Việc chọn lựa loại đồng hồ áp suất màng rất đơn giản theo các bước sau

Dãy áp suất mà các bạn cần đo

Đường kính mặt đồng hồ hiển thị là 63mm, 100m hay 160mm

Nhiệt độ chịu đựng của đồng hồ áp suất màng ?

Bạn xác định lắp đồng hồ áp suất màng vào loại máy móc gì, ngành nghề gì thì sẽ chọn được loại màng chính xác

Tham khảo giá cả các các công ty cung cấp đồng hồ áp suất màng, phướng thức giao hàng, phương thức thanh toán, chế độ bảo hành, dịch vụ sau bán hàng của họ.

Cách lắp đặt đồng hồ áp suất màng

Khi lắp đồng hồ áp suất màng cần lưu ý điều gì

Đối với đồng hồ áp suát màng lắp ren

Lưu ý: Không bao giờ được tác dụng mô-men xoắn vào đồng hồ đo áp suất khi lắp màng đồng hồ áp suát màng vào đường ống . Hầu hết các đồng hồ áp suất màng đều được sử dụng cờ lê phẳng hoặc lỗ cờ lê để sử dụng khi đồng hồ vào đường ống.

Màng ren thường được cung cấp với ren NPT theo ASME B1.20.1. Ren NPT yêu cầu sử dụng chất bịt kín ren phù hợp, chẳng hạn như keo ống hoặc băng PTFE, và phải được siết chặt để tránh ren bị mòn và đảm bảo màng kín không bị rò rỉ. Giá trị mô-men xoắn sẽ thay đổi tùy theo kích thước kết nối, mặc dù 2-3 vòng đầy đủ sau khi siết chặt bằng tay.

Bảo trì và lưu trữ đồng hồ áp suất màng

Các cụm đồng hồ áp suất màng phải được lưu trữ theo các yêu cầu lưu trữ cho tất cả các dụng cụ được gắn vào, theo giới hạn nhiệt độ sau. Lưu ý rằng một số chất lỏng làm đầy (ví dụ: nước cất) có thể có giới hạn nhiệt độ lưu trữ so với dữ liệu bên dưới.

Đồng hồ áp suất màng , không có dầu glyxerin trong đồng hồ , được cất giữ trong kho ở dãy nhiệt độ -40 độ C đến + 121 độ C

Đồng hồ áp suất màng , có dầu glyxerin trong đồng hồ , được cất giữ trong kho ở dãy nhiệt độ -18 độ C đến + 66 độ C

Chu kỳ và thời gian kiểm tra đồng hồ áp suất màng

Tần suất kiểm tra tùy thuộc vào từng ứng dụng và phụ thuộc vào mức độ nghiêm trọng của vị trí lắp đặt và mức độ quan trọng của độ chính xác của đồng hồ đo áp suất màng. Ví dụ, có thể cần kiểm tra hàng tháng đối với các vị trí ứng dụng quan trọng, chẳng hạn như phương tiện xử lý ăn mòn hoặc xung động mạnh và rung động. Kiểm tra hàng năm, hoặc thậm chí ít thường xuyên hơn lịch trình, thường được áp dụng trong các ứng dụng không quan trọng.

Cách tháo lắp đồng hồ áp suất màng khi tiến hành bảo trì bảo dưỡng

Các loại màng ngăn phải được cách ly và thông hơi đúng cách trước khi tháo rời khỏi đường ống. Hầu hết các đồng hồ áp suất màng có thể được kiểm tra bằng cách tháo khỏi đường ống (bằng cách tháo ren hoặc tháo khỏi mặt bích ghép nối) và xem màng ngăn ở phía dưới. Không nên tháo rời cái màng vì màng chắn chỉ được kẹp giữa vỏ trên và dưới, việc tháo rời sẽ làm mất chất lỏng làm đầy ví dụ như Silicone oil, Paraffin oi, Almond oil, High-temperature oil

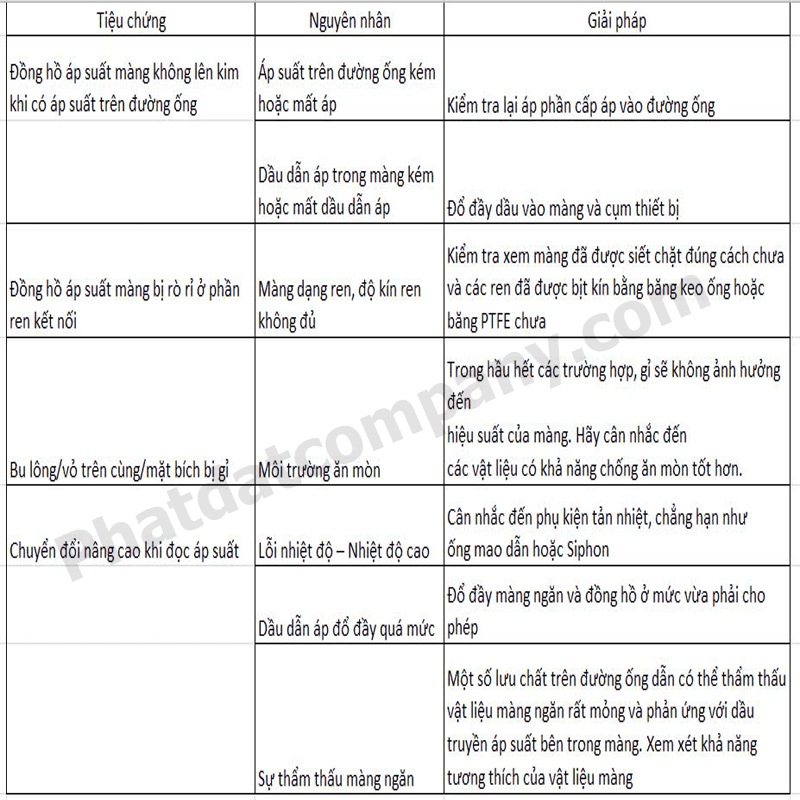

Các hư hỏng thường gặp của đồng hồ đo áp suất màng và hướng khắc phục sự cố

Trong trường hợp nghi ngờ màng ngăn hỏng, cụm lắp ráp phải được cách ly ngay lập tức khỏi đường ông và xác định nguyên nhân hỏng. Hầu hết các hỏng màng ngăn là do ăn mòn, nhiệt độ cao hoặc rò rỉ dầu. Tích tụ căn bẩn trong đường ống ở phần vỏ dưới cũng có thể cần vệ sinh hoặc thay thế. Trong trường hợp màng ngăn hỏng do ăn mòn, điều quan trọng là phải đánh giá vật liệu của cụm lắp ráp để đảm bảo tính tương thích trước khi thay thế.

Giá của đồng hồ áp suất màng ?

Đồng hồ áp suất màng có nhiều loại và nhiều ứng dụng khác nhau. Nên các bạn có thể liên lạc trực tiếp với Phát Đạt để phòng Kinh doanh gửi báo giá nha.

Mua đồng hồ áp suất màng ở đâu ?

Trên thị trường hiện nay, có nhiều công ty cung cấp Đồng hồ áp suất màng. Các bạn có thể tham khảo giá cả tùy thích. Nên chọn các công ty có uy tín lâu năm trên thị trường. Với kinh nghiệm hơn 10 năm trong nghành nghề cung cấp đồng hồ áp suất màng, Phát Đạt tự tin sẽ mang đến các bạn sản phẩm tốt, đúng yêu cầu kỹ thuật, giá cả cạnh tranh. Các bạn có thể mau trực tiếp tại văn phòng công ty Phát Đạt hoặc bên mình sẽ giao hàng thu COD trên toàn quốc. Giá bán siêu tốt hàng có CO CQ Bảo hành 12 tháng Liên hệ 0989286139 zalo ,  0906363933  0975052273  0966485673 Email:  info@phatdatcompany.com
