1. Giới thiệu chung về Cảm biến báo mức dầu công tắc báo mức dầu Phao báo mức dầu EX approval
Cảm biến báo mức dầu Công tắc báo mức dầu Phao báo mức dầu EX approval là thiết bị đo hoặc chỉ báo dầu trong bồn, bể chứa. Chúng được sử dụng trong nhiều ứng dụng khác nhau, bao gồm ô tô, công nghiệp và hàng hải.
Có nhiều loại cảm biến báo mức dầu khác nhau, mỗi loại có ưu điểm và nhược điểm riêng. Trong bài đăng trên web này, chúng ta sẽ thảo luận về các loại cảm biến mức dầu phổ biến nhất.

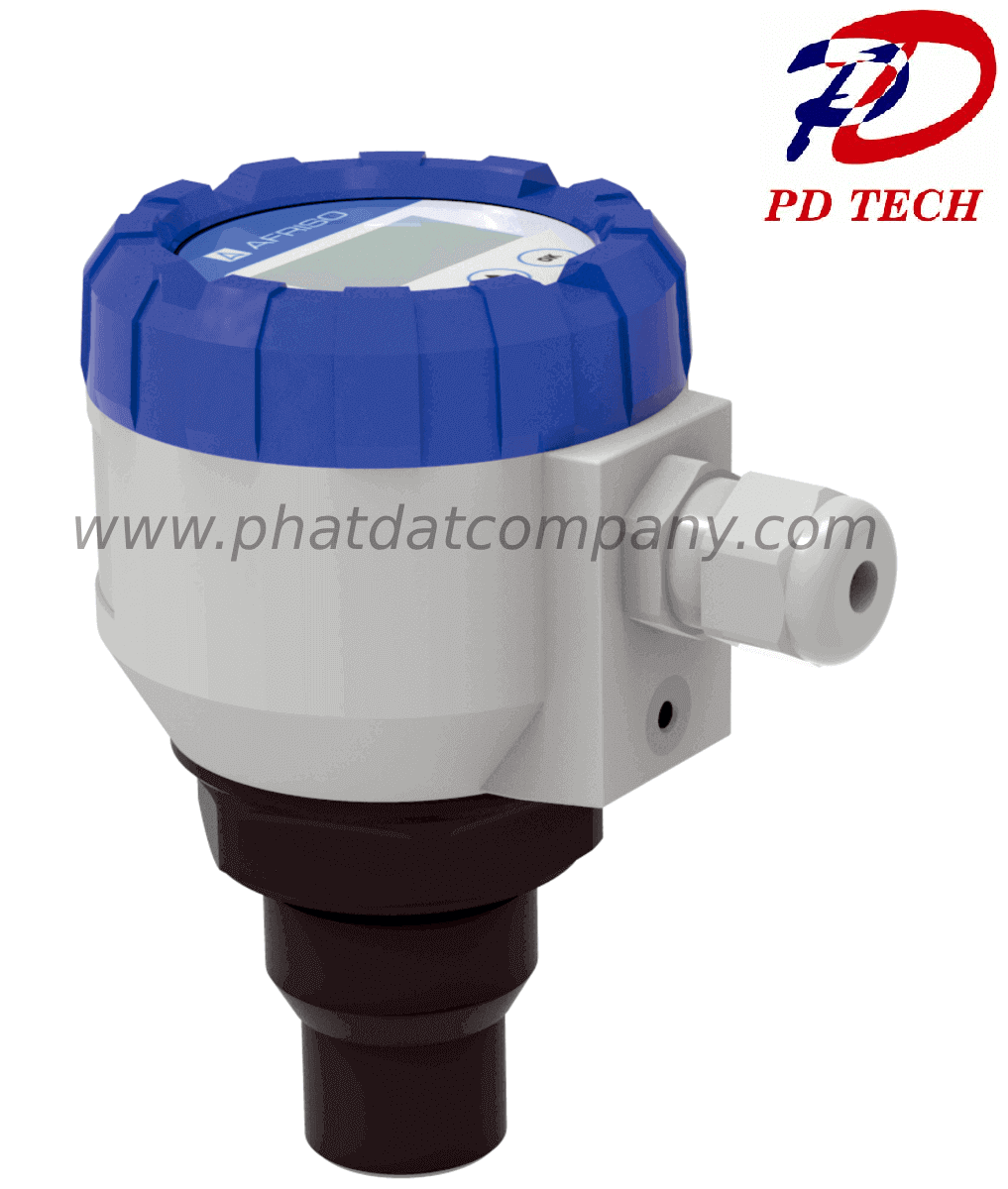

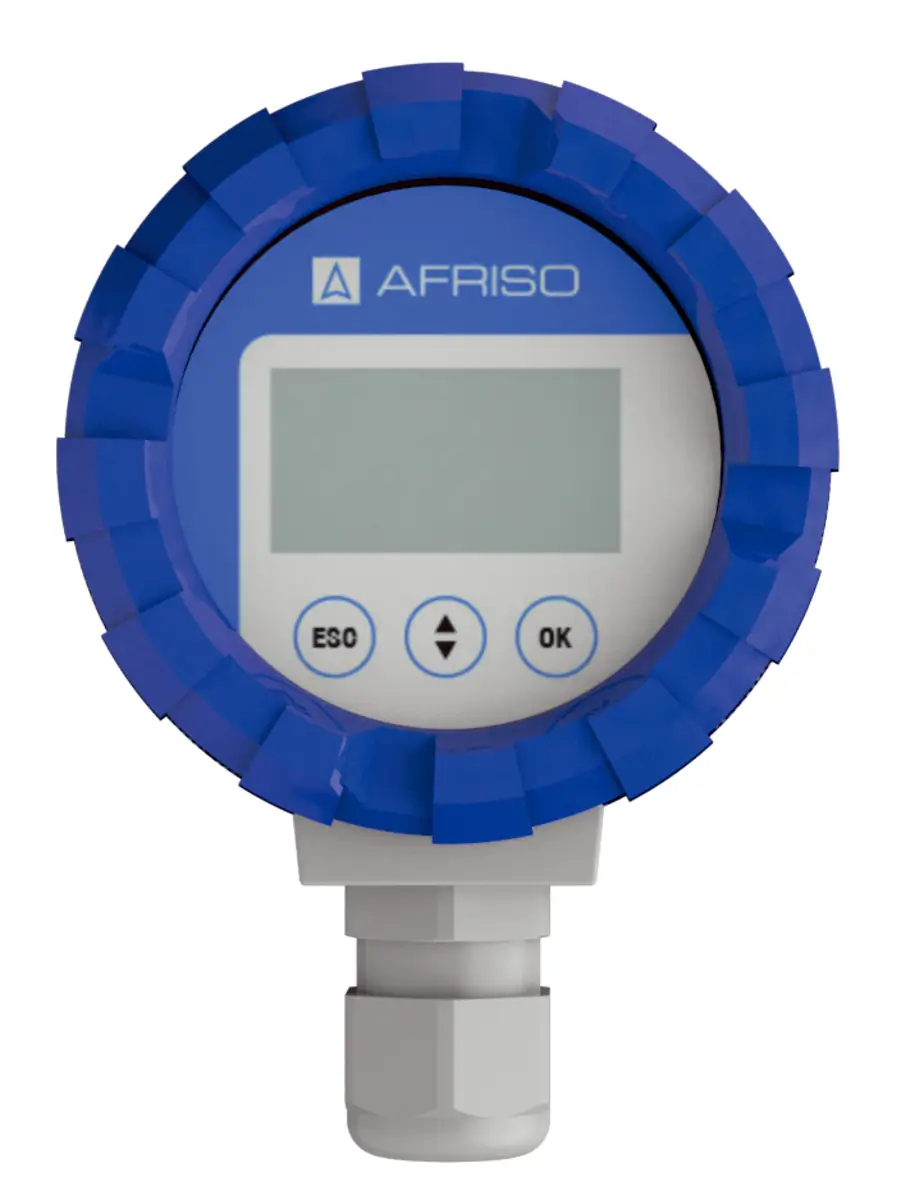

Cảm biến báo mức dầu siêu âm UST 20
Cảm biến báo mức dầu siêu âm UST 20 sử dụng sóng âm để đo mức dầu. Một đầu dò được đặt trong bể và sóng âm được phát ra từ đầu dò. Sóng âm truyền qua dầu và được phản xạ trở lại đầu dò. Thời gian sóng âm truyền qua dầu được sử dụng để đo mức dầu.
Cảm biến báo mức dầu siêu âm rất chính xác và có thể được sử dụng trong nhiều ứng dụng khác nhau. Tuy nhiên, chúng cũng đắt hơn các loại cảm biến mức dầu khác.
Cảm biến báo mức dầu
.webp)
.png)
Cảm biến báo mức dầu
Cảm biến báo mức dầu cơ học
Cảm biến báo mức dầu cơ học là loại cảm biến mức dầu đơn giản và phổ biến nhất. Chúng hoạt động bằng cách sử dụng phao để đo mức dầu. Phao được kết nối với một công tắc, công tắc này sẽ được kích hoạt khi phao đạt đến một mức nhất định. Công tắc này có thể được sử dụng để bật báo động hoặc gửi tín hiệu đến hệ thống điều khiển.
Cảm biến mức dầu cơ học không đắt và dễ lắp đặt. Tuy nhiên, chúng không chính xác lắm và có thể bị ảnh hưởng bởi độ rung.

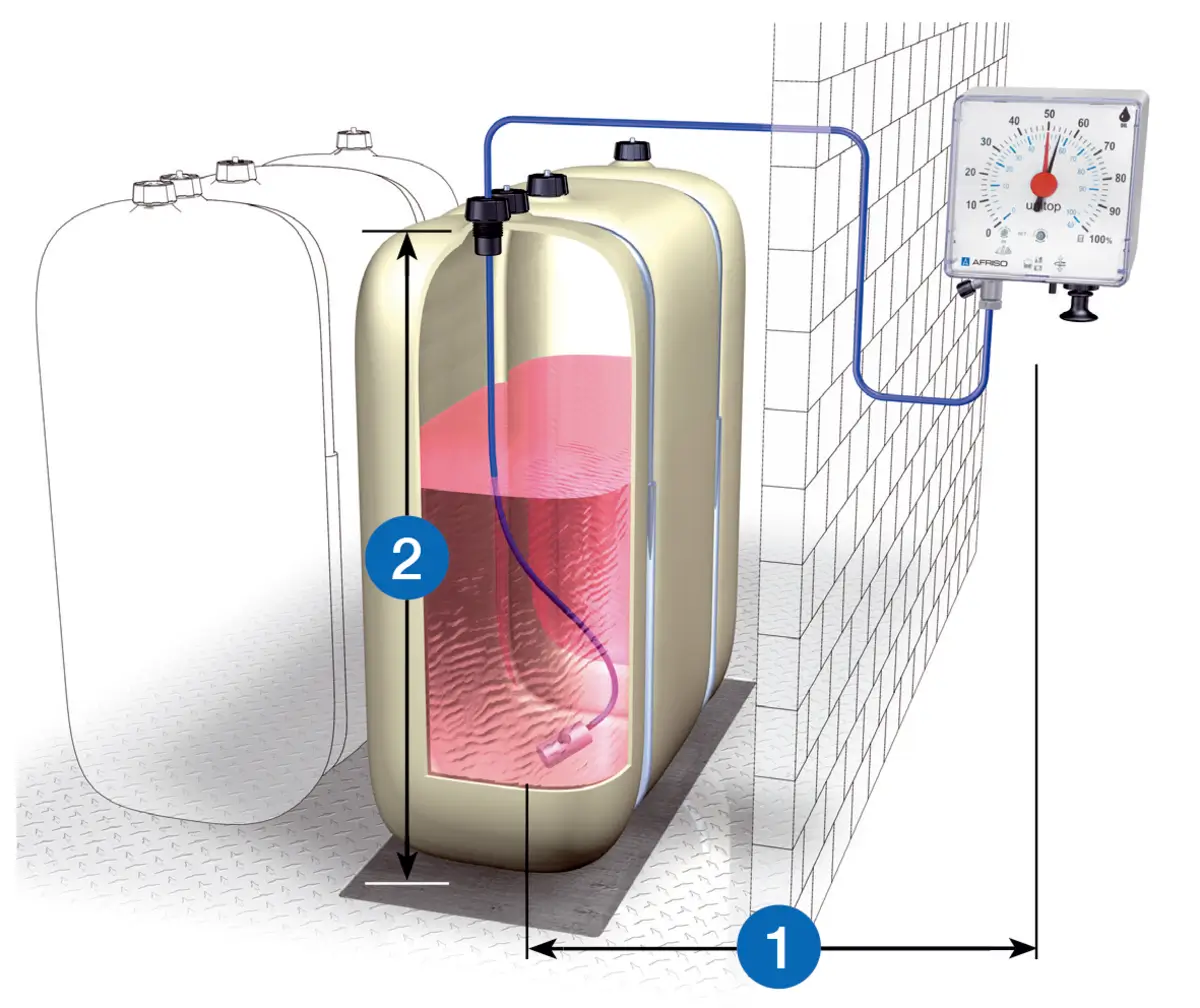

Cảm biến báo mức dầu khí nén UNITOP
Cảm biến báo mức dầu khí nén sử dụng áp suất không khí để đo mức dầu. Một ống được đưa vào bể và áp suất không khí trong ống được đo. Áp suất không khí thay đổi khi mức dầu thay đổi. Sự thay đổi áp suất không khí này có thể được sử dụng để đo mức dầu.
.webp)
.webp)

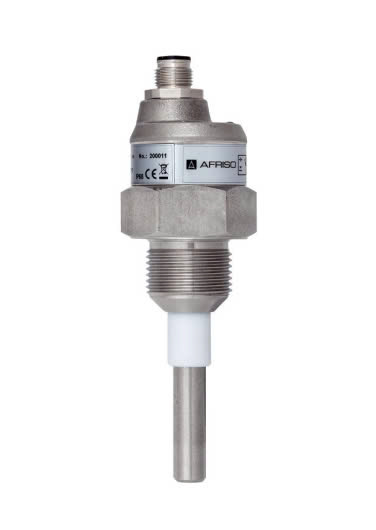

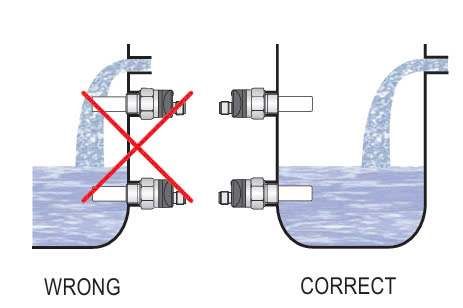

Cảm biến báo mức dầu điện dung CapFox ENT 21 nsx AFRISO
Cảm biến mức điện dung là công nghệ cực kỳ có giá trị khi nói đến quản lý chất lỏng và giám sát mức dầu/chất lỏng.
Quy trình làm việc
Đo giá trị điện dung:
Sau khi trường điện được đưa vào qua điện cực kích thích, giá trị điện dung giữa điện cực phát hiện và chất lỏng được đo. Khi mức chất lỏng thay đổi, giá trị điện dung cũng thay đổi.
Chuyển đổi thành thông tin mức dầu/chất lỏng:
Cảm biến chuyển đổi giá trị điện dung được đo thành thông tin chiều cao mức chất lỏng tương ứng. Thông tin này có thể được xử lý bởi bộ xử lý tín hiệu hoặc bộ chuyển đổi bên trong và cuối cùng được chuyển đổi thành dữ liệu mức có thể đọc được hoặc tín hiệu đầu ra.
Cảm biến mức dầu điện dung rất chính xác và có thể được sử dụng trong môi trường khắc nghiệt. Tuy nhiên, chúng cũng đắt hơn cảm biến mức dầu cơ học hoặc khí nén.
Lợi ích
■ Dễ dàng điều chỉnh thông qua chốt từ
■ Cấp độ bảo vệ IP 68
■ Dùng cho nhiệt độ của môi trường lên đến 300 °C
■ Phiên bản EX phù hợp cho khai thác
Ứng dụng
Để phát hiện mức chất lỏng dẫn điện và không dẫn điện trong bồn, ống dẫn, đường ống hoặc silo. Đặc biệt thích hợp để ứng dụng trong ngành thực phẩm, dược phẩm và hóa chất. Cũng lý tưởng để phát hiện mức chất rắn dạng khối như cát, sỏi, xi măng và vật liệu dạng hạt được lưu trữ trong các thùng chứa hở hoặc kín.
Process connection
G1B
G¾B
¾" NPT
Tri-Clamp DIN 32676, ⌀ 34 mm
Tri-Clamp DIN 32676, ⌀ 50.5 mm
Material
Housing: Stainless steel 304
MS: Stainless steel 316 L
MF: Stainless steel 316
Supply voltage
DC 7 – 34 V
Load current: Max. 300 mA
Out put 3-wire PNP, NPN
Degree of protection
IP 68 (EN 60529)
Electrical connection
Cable gland M12 x
1.5 with fixed cable
connection
Cable length: 2 m
Options
■ Other process connections
■ FEP/PFA coatings
■ Ex version
■ Ex II 1 G Ex ia IIB T6 Ga
■ Ex II 1 D Ex ia IIIC T80°C Da
■ Ex I M1 Ex ia I Ma
■ HT EX version
■ Ex II 1/2 G Ex ia IIB T6 Ga/Gb
■ Ex II 1/2 D Ex ia IIIC T80°C Da/Db
.jpg)

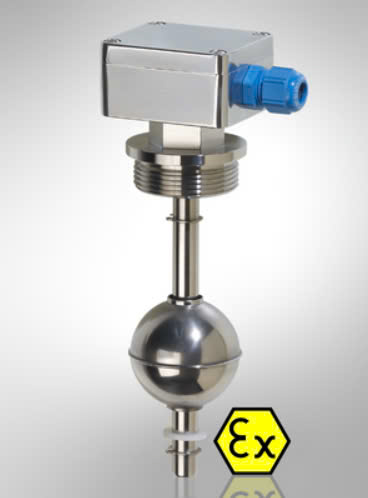

Phao báo mức dầu EX approval
Công tắc phao đạt chuẩn ATEX phù hợp để sử dụng trong môi trường dễ nổ.
Phao được trang bị nam châm sẽ kích hoạt công tắc nằm trong ống trượt tùy thuộc vào mức dầu, nước đầy/cạn.
Công tắc phao được sản xuất theo thông số kỹ thuật của khách hàng và do đó có sẵn trong nhiều loại
Có thể sử dụng trong nhiều ứng dụng khác nhau.
Đặc trưng:
- Chứng nhận ATEX
- Có sẵn nhiều loại kết nối điện, kết nối ren và vật liệu
- Phạm vi ứng dụng rộng rãi nhờ nguyên lý chức năng đã được chứng minh
- Tuổi thọ sử dụng lâu dài
- Phạm vi nhiệt độ từ -40°C đến 180°C
Kết nối mặt bích: DN32
Ống trượt: ø12mm - Vật liệu thép không gỉ 1.4571, vật liệu khác theo yêu cầu
Chiều dài ống dẫn hướng: theo quy định, tối đa 3000mm
Phao: ø45x52mm, vật liệu thép không gỉ 1.4571
ø52mm, vật liệu thép không gỉ 1.4571 hoặc titan
Áp suất vận hành: khí quyển, tối đa 40 bar
Lớp bảo vệ: IP 66
Nhiệt độ hoạt động: -40°C đến 180°C
Mật độ giới hạn: ρ≥0,75g/cm³
Các lĩnh vực ứng dụng:
- Phát hiện mức trong nhiều môi trường chất lỏng
- Giám sát các quy trình, kiểm soát bơm và mức cũng như mức độ lấp đầy đã chỉ định
- Lĩnh vực ứng dụng: hóa chất, hóa dầu, cơ khí, đóng tàu, công trình ngoài khơi, nhà máy năng lượng…
Lưu ý an toàn:
- Công tắc phao chỉ được kết nối với các mạch an toàn nội tại đã được chứng nhận với mức cho phép
giá trị tối đa.
- Thiết bị phải được đưa vào thử nghiệm áp suất định kỳ của bình chứa.
Cảm biến báo mức dầu thủy tĩnh DIT 10
Cảm biến áp suất được lắp nằm ở điểm thấp nhất của bình, bồn và chuyển đổi áp suất thủy tĩnh của dầu/nước thành tín hiệu điện áp.
Tín hiệu điện áp được truyền đến bộ điều khiển thông qua cáp. Hệ thống điện tử của bộ điều khiển tính toán, hiển thị lượng dầu trong bình dựa trên tín hiệu điện áp này.
.webp)
Áp suất thủy tĩnh là gì
Theo định luật Pascal, áp suất của chất lỏng khi đứng yên là bằng nhau tại mọi điểm trong chất lỏng. Khi độ cao của chất lỏng tăng lên, áp suất lên chất lỏng cũng tăng theo. Nguyên lý vật lý này mô tả tác động của lực hấp dẫn của chất lỏng đứng yên (không chảy) tại điểm đo. Loại lực hấp dẫn này thường được gọi là "áp suất thủy tĩnh". Bằng cách đo áp suất tĩnh do chất lỏng tác dụng, có thể xác định được độ cao của mực chất lỏng.
Cảm biến áp suất thủy tĩnh có thể được sử dụng để đo mức hoặc độ cao đầy của chất lỏng. Đo áp suất thủy tĩnh là phép đo mực chất lỏng dựa trên tác động của áp suất tĩnh của chất lỏng ứ đọng. Đây là cái gọi là “hiệu ứng áp suất tĩnh”. Nghĩa là, bất kể hình dạng và thể tích của bình chứa, áp suất tĩnh tại điểm đo của bình hoặc bình chứa luôn tỷ lệ thuận với chiều cao của chất lỏng.
Đo mực chất lỏng thủy tĩnh dựa trên mối quan hệ giữa áp suất tĩnh của chất lỏng và độ cao của mực chất lỏng.
Đo mực chất lỏng thủy tĩnh thường sử dụng cảm biến áp suất để đo áp suất thủy tĩnh của chất lỏng. Cảm biến áp suất chuyển đổi áp suất tĩnh của chất lỏng thành tín hiệu điện, sau đó được bộ xử lý tín hiệu xử lý để cuối cùng thu được độ cao của mực chất lỏng.
Ứng dụng của phép đo mức thủy tĩnh
Cảm biến áp suất thủy tĩnh được ưa chuộng cho các ứng dụng có mật độ chất lỏng không đổi.
Các ứng dụng công nghiệp phổ biến để đo mức bằng cảm biến áp suất thủy tĩnh như sau:
Kiểm soát mức trong bể hoặc bình chịu áp suất
Đo mức trong bể công nghiệp thông gió hoặc ngoài trời
Khởi động và tắt máy bơm phụ thuộc vào mức trong đường ống nước và nước thải ngoài trời
Định lượng và phân phối chất lỏng trong các quy trình
Tự động hóa các quy trình kiểm soát mức công nghiệp và truyền dữ liệu. Các sản phẩm cảm biến áp suất này được sử dụng trong các quy trình trong ngành công nghiệp hóa chất và hóa dầu , ngành công nghiệp thực phẩm (nước, đồ uống, sữa), ngành công nghiệp nước (nước và nước thải), môi trường và ngành công nghiệp đóng tàu (nước biển).
Đo mực chất lỏng trong các bình hở, không kín khí
Các phép đo mực thủy tĩnh trong các bình hoặc bể hở hoặc không kín khí đòi hỏi phải bù áp suất liên tục của khí quyển phía trên chất lỏng.
Áp suất khí quyển tác động lên môi trường là một “áp suất” bổ sung giống như áp suất khí quyển tác động lên toàn bộ hệ thống (bao gồm cả cảm biến mức). Nếu sử dụng cảm biến áp suất có ô đo áp suất tương đối được kết nối với khí quyển (như bể chứa), thì nó có thể “tự động” bù cho hiệu ứng áp suất khí quyển trong phép đo mức. Điều này có nghĩa là sử dụng cảm biến áp suất tương đối trong bình chứa hoặc bể chứa hở có thể “loại bỏ” hoàn toàn ảnh hưởng của áp suất khí quyển lên chất lỏng trong quá trình đo mức. Do đó, áp suất thủy tĩnh chỉ liên quan đến chiều cao của chất lỏng.
Đo mức chất lỏng trong bình kín
Trong ngành sản xuất, phép đo mức chất lỏng thường được thực hiện trong các bình kín khí kín. Phép đo này đòi hỏi phải bù cho pha khí được bao bọc bên trên chất lỏng.
Áp suất pha khí giới hạn tác dụng thêm lực lên chất lỏng và làm biến dạng phép đo áp suất tĩnh ở đáy bình. Do đó, hiệu ứng biến dạng này phải được bù bằng các phép đo áp suất pha khí bổ sung.
Cảm biến áp suất thường được sử dụng để đo áp suất khí. Ứng dụng này thường được gọi là phép đo chênh lệch áp suất, trong đó có độ lệch nhất định giữa hai phép đo áp suất riêng biệt.
Độ lệch áp suất này có thể được tính toán bằng cách sử dụng hai cảm biến riêng biệt hoặc cảm biến chênh lệch áp suất tích hợp. Trong ứng dụng này, có thể sử dụng cả cảm biến áp suất tương đối (cảm biến có bù áp suất khí quyển) và cảm biến áp suất tuyệt đối (cảm biến có tham chiếu chân không kín).

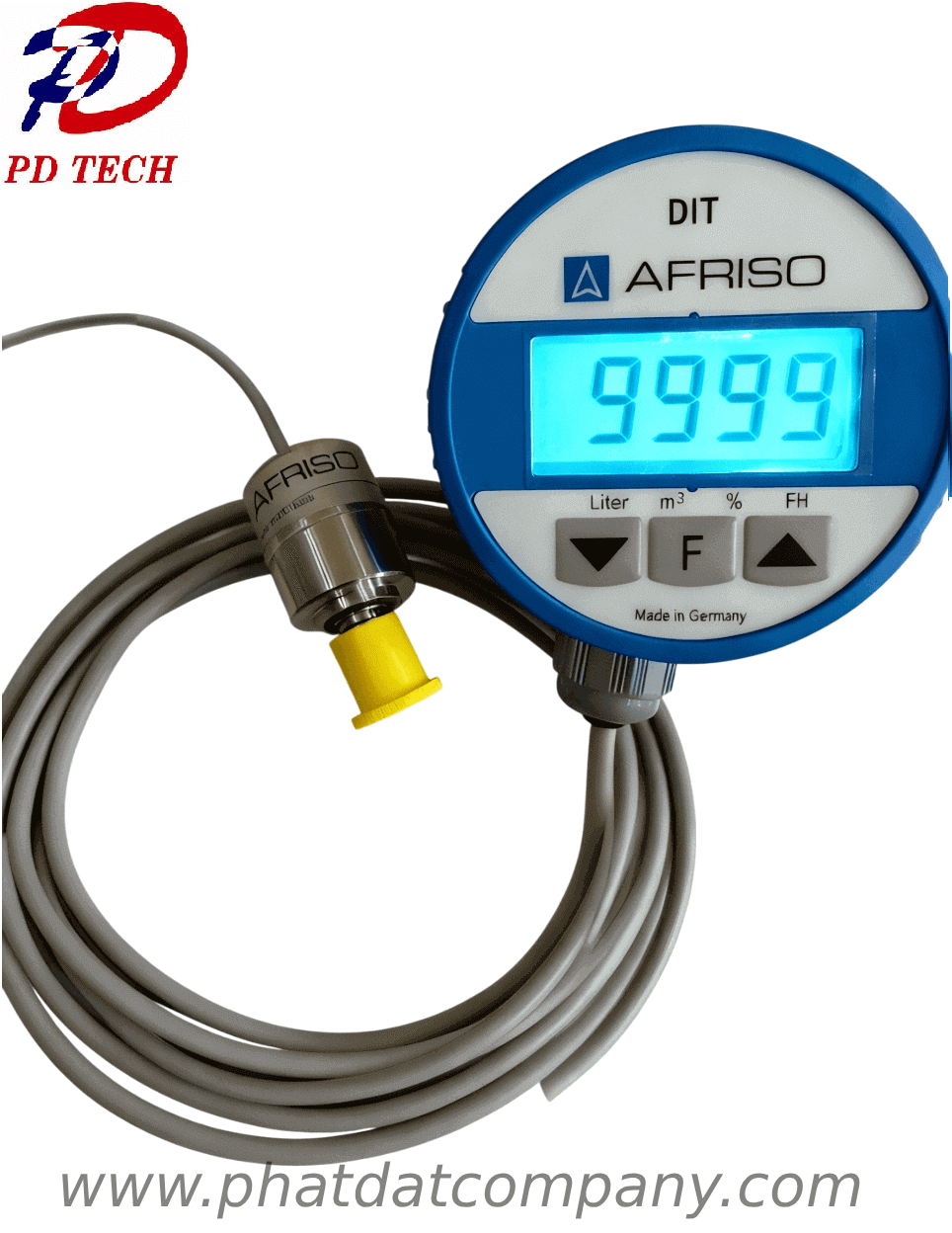

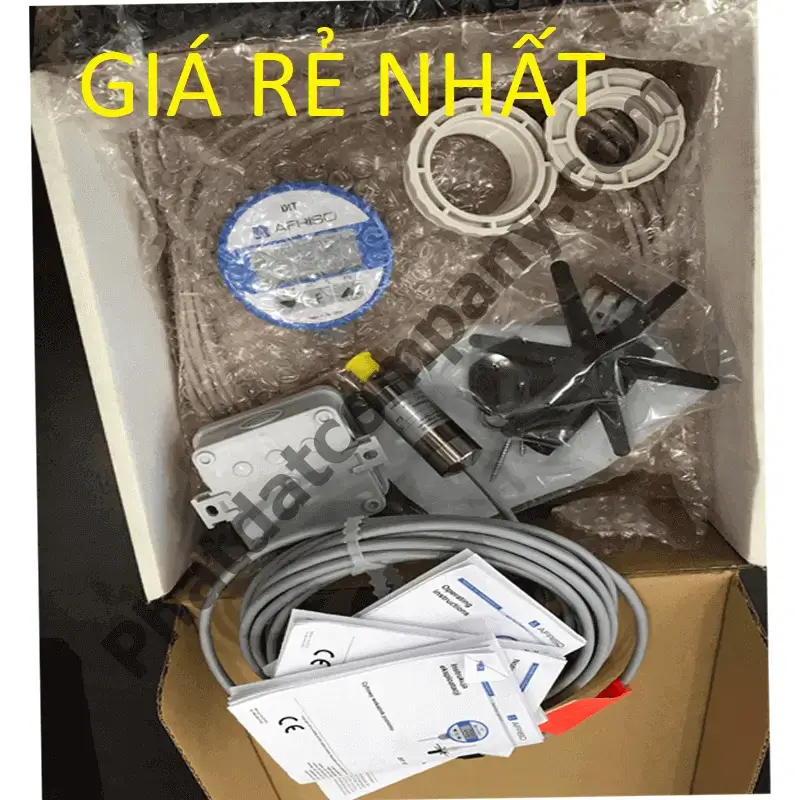

2. Cấu tạo của cảm biến báo mức dầu thủy tĩnh DIT 10 của nsx AFRISO, xuất xứ Đức
Cảm biến báo mức dầu thủy tĩnh DIT 10 bao gồm mặt hiển thị số điện tử và cảm biến áp suất
Mặt hiển thị số điện tử, có vật liệu bằng nhựa PA16. Kích thước Ø x L, 75 x 50 mm. Trọng lượng 380g. Nguồn cấp pin 3,6V. Hiển thị 4 số. Cable dài 5m
.webp)

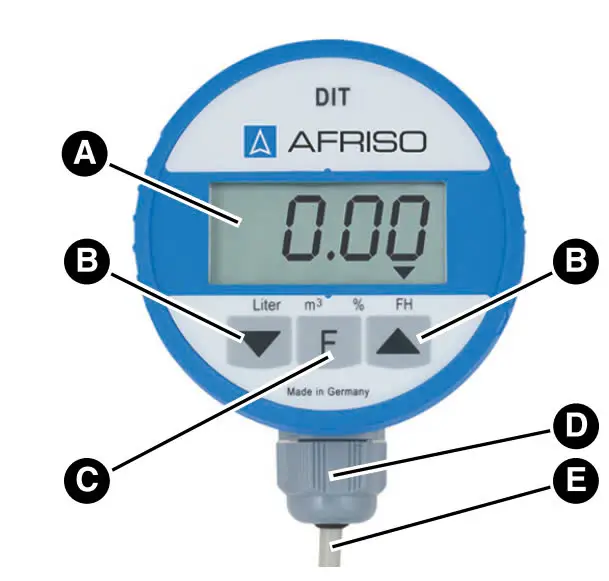

A Hiển thị
B Phím lập trình
C Phím chức năng
D Đầu nối
E Cable
Cảm biến áp suất, vật liệu inox. Kích thước Ø x L, 24 x 64.5 mm. Trọng lượng 350g. Dãy áp suất 0- 400mbar. Cable 6m
.webp)
F Cáp có ống thông hơi
G Cảm biến áp suất
H Ngôi sao
I Miếng đệm (Chân đế)
3. Thông số kỹ thuật của cảm biến báo mức dầu thủy tĩnh DIT 10 nsx AFRISO, xuất xứ Đức
1. Mặt số hiển thị điện tử
Kích thước (Ø x L) 75 x 50 mm
Trọng lượng 380 g
Chiều dài cable 5 m
Vật liệu vỏ nhựa PA6
Nguồn pin 3.6 V lithium
Tuổi thọ pin Max. 8 năm (nếu phím chức năng được nhấn mói tháng 1 lần )
Hiển thị số điện tử, 4 số
Độ phân giải 14 bits
Đầu vào đo lường 0 - 3.6 V
Độ chính xác ± 1.5 % FSO, IEC 60770. Độ chính xác của toàn bộ hệ thống liên quan đến chỉ báo mức chất lỏng tính bằng mm: ±1,5 % FSO, IEC 60770.
Chức năng Nhấn để đọc, lựa chọn đơn vị, tính toán tổng thể tích
Dãy nhiệt độ hoạt động
Môi trường 0/+45 °C
Lưu chất -5/+70 °C
Bảo quản -5/+80 °C
An toàn điện
Mức độ bảo vệ IP 51 (EN 60529)
Tương thích điện từ (EMC)
Nhiễu phát ra EN 50081-1
Khả năng chống ồn EN 50082-1
2. Cảm biến áp suất
Kích thước (Ø x L) 24 x 64.5 mm
Trọng lượng 350 g
Chiều dài cable 6 m
Dãy áp suất 0-400 mbar
Cấp chính xác < ± 0.5 % FSO, IEC 60770. Độ chính xác của toàn bộ hệ thống liên quan đến chỉ báo mức chất lỏng tính bằng mm: ±1,5 % FSO, IEC 60770.
Lỗi nhiệt độ < ± 0,3% FSO, 10 K trong phạm vi bù 0/+70 °C
Vỏ inox 1.4301
Cable PVC (fuel oil-resistant)
Đệm POM, PE
Các bộ phận khác, inox 1.4301, 1.4435, FKM
Dãy nhiệt độ hoạt động
Lưu chất -5/+70 °C
Lưu trữ trong kho -5/+70 °C
An toàn điện
Cấp bảo vệ IP 68 (EN 60529)
Khả năng tương thích điện từ (EMC)
Nhiễu phát ra EN 61000-6-4
Khả năng chống ồn EN 61000-6-2
.webp)
4. Nguyên lý hoạt động của Cảm biến báo mức dầu thủy tĩnh DIT 10
Cảm biến báo mức dầu DIT 10 của nsx AFRISO, xuất xứ Đức bao gồm một cảm biến áp suất điện tử và một bộ điều khiển được điều khiển bằng vi xử lý tích hợp vào một vỏ nhựa chắc chắn. Màn hình LCD, 4 chữ số cho biết các giá trị đã đo. Phím chức năng F bật sản phẩm và cho phép các bạn chọn chế độ hiển thị theo lít, mét khối, phần trăm và mức chất lỏng. Hai phím lập trình được sử dụng để lập trình sản phẩm. Vỏ của bộ phận hiển thị có chứa một pin lithium. Sản phẩm được giao mà chưa kết nối pin. Các bạn có thể gắn pin khi lắp bộ DIT 10 này vào bồn để sử dụng.
Đầu cáp miễn phí của bộ điều khiển được kết nối với cảm biến áp suất.
Cảm biến áp suất được lắp vào bình từ phía trên và được cố định và bịt kín bằng một ống nối cáp.
Cảm biến áp suất được trang bị một miếng đệm nhằm giữ lỗ đo ở trên lớp bùn có thể có ở đáy bình. Điều này làm tăng độ chính xác của bộ DIT 10
Cảm biến áp suất đi kèm với một số ống nối cáp có thể được sử dụng để bịt kín cáp cảm biến áp suất vào bình.
Cảm biến áp suất nằm ở điểm thấp nhất của bồn dầu và chuyển đổi áp suất thủy tĩnh của dầu hoặc nước thành tín hiệu điện áp. Tín hiệu điện áp được truyền đến bộ phận điều khiển thông qua cáp. Hệ thống điện tử của bộ phận điều khiển tính toán lượng chứa trong bồn dựa trên tín hiệu điện áp này.
5. Cách lắp đặt, cài đặt thông số kỹ thuật của Cảm biến báo mức dầu DIT 10
Thời điểm tối ưu để lắp đặt cảm biến báo mức dầu DIT 10 là khi bình có mức đầy tối đa. Điều này đạt được độ chính xác cao nhất.
Nếu cảm biến báo mức dầu DIT 10 không được lắp đặt khi mức trong bình có giá trị tối đa, bạn có thể hiệu chỉnh dữ liệu bình ở mức tối đa để tăng thêm độ chính xác của cảm biến.
5.1 Xác định dữ liệu bình
Bạn phải xác định dữ liệu bình trước khi lắp đặt sản phẩm.
1. Ghi lại dữ liệu bình bạn đã xác định theo biểu mẫu bên dưới.
5.1.1 Hình dạng bình/bồn
1. Xác định mã hình dạng bình bằng bảng bên dưới.
Code | Hình dạng bồn | Mô tả |
1 | Bể dạng đa dụng | Bồn hình chữ nhật, thẳng đứng, bồn thép hàn ở tầng hầm và tất cả các ứng dụng đo khác |
2 | Bể hình trụ | Bể hình trụ lắp theo chiều dọc |
3 | Bể hình cầu | Bể hình cầu |
4 | Bình chứa bằng nhựa | Bình chứa bằng nhựa có dây đai hoặc chỗ phình ra |
5 | Bể hình bầu dục | Bể hình bầu dục. Ví dụ, bể tầng hầm hình bầu dục bể gia cố sợi thủy tinh hoặc bể kim loại tấm |
6 | Bể nhựa có hốc | Bể nhựa có hốc lớn hơn ở giữa bể (nhà sản xuất: Roth, Werit) |
5.1.2 Thể tích bồn chứa
1. Xác định tổng thể tích của hệ thống bồn chứa tính bằng lít (thông tin này
có thể tìm thấy trong dữ liệu kỹ thuật của bồn chứa).
Thể tích bồn chứa đã xác định: _________________________________ lít
5.1.3 Chiều cao bồn chứa (mức dầu/chất lỏng tối đa)
1. Xác định chiều cao bồn chứa tính bằng mm (thông tin này có thể tìm thấy trong
dữ liệu kỹ thuật của bồn chứa).
Chiều cao bồn chứa đã xác định: ___________________________________ mm
5.1.4 Mức dầu/chất lỏng hiện tại
1. Xác định mức dầu/chất lỏng hiện tại tính bằng mm (ví dụ, sử dụng que thăm để
xác định mức dầu/chất lỏng).
Mức dầu/chất lỏng đã xác định: ___________________________________ mm
5.2 Lắp giá đỡ tường
1. Lắp giá đỡ tường ở vị trí thích hợp bằng các vít kèm theo (4 x 30 mm).
5.3 Lắp hộp nối
Hộp nối chống ẩm kèm theo không phù hợp cho các ứng dụng ngoài trời.
1. Sử dụng hộp nối ngoài trời cho các ứng dụng ngoài trời.
2. Lắp hộp nối chống ẩm ở vị trí thích hợp bằng các vít kèm theo. Xác minh rằng chiều dài cáp đủ vì phải tháo bộ điều khiển khỏi giá đỡ tường nếu bạn cần thay pin.
3. Lắp bộ điều khiển vào giá đỡ tường.
4. Luồn cáp (cáp cảm biến áp suất và cáp của bộ điều khiển) vào hộp nối chống ẩm.
5. Đẩy đầu nối cáp cần thiết cho bình vào cáp của cảm biến áp suất; xác minh hướng chính xác.
5.4 Kết nối điện
5.4.1 Sơ đồ kết nối
1. Định tuyến cáp của cảm biến áp suất đến hộp nối chống ẩm
2. Kết nối hai cáp bằng dải đầu cuối kèm theo.
- Chỉ kết nối các dây có màu dây giống hệt nhau.
.webp)
Một ống trong suốt nhô ra từ đầu cáp của cảm biến áp suất.
Ống này cung cấp áp suất khí quyển cho cảm biến áp suất.
Không đóng hoặc uốn cong ống. Nếu ống bị đóng hoặc uốn cong, điều này sẽ dẫn đến các phép đo không chính xác.
5.4.2 Lắp/kết nối pin
HƯ HẠI SẢN PHẨM
• Không làm chập mạch pin lithium.
• Xác minh đúng cực khi cắm đầu nối pin vào ổ cắm trên PCB để tránh chập mạch.
Không tuân theo các hướng dẫn này có thể dẫn đến hư hỏng thiết bị.
Sau khi cảm biến áp suất và bộ điều khiển đã được kết nối điện, hãy mở vỏ của bộ điều khiển.
1. Để thực hiện, hãy xoay phần trên của vỏ so với phần dưới cho đến khi dừng hẳn, sau đó kéo phần trên của vỏ ra khỏi phần dưới.
2. Nhấn nút nhấn mini (A) và giữ nút này.
3. Cắm đầu nối pin hai cực vào ổ cắm hai cực (B) trên PCB.
- Xác minh đúng cực khi cắm đầu nối.
4. Nhả nút nhấn mini (A).
.webp)
5.5 Hiệu chuẩn về số không
1. Đóng bộ điều khiển bằng cách nhấn phần trên của vỏ vào phần dưới của vỏ.
Bộ điều khiển đã được bật khi pin được kết nối. Màn hình chuyển đổi giữa "Số không" và độ lệch hiện tại của cảm biến áp suất (chỉ báo theo hPa = mbar). Các mũi tên trên màn hình cho biết bộ điều khiển đang ở chế độ hiệu chuẩn.
2. Nhấn đồng thời hai phím lập trình để hiệu chỉnh độ lệch thành giá trị 0,00.
- Cảm biến áp suất không được ở trong bình trong quá trình hiệu chuẩn về số không.
- Ở trạng thái này, có thể thực hiện hiệu chuẩn về số không bất kỳ số lần nào.
3. Nhấn phím chức năng để kết thúc hiệu chuẩn về số không.
- Một mũi tên chỉ đến đơn vị "Lít" được hiển thị ở cuối màn hình.
5.6 Lắp cảm biến áp suất
Đã thực hiện hiệu chuẩn về 0.
1. Cắm ngôi sao (B) vào cảm biến áp suất (C). Lưu ý vị trí của các gờ tại ngôi sao.
2. Sử dụng miếng đệm (A) để vặn ngôi sao (B) vào cảm biến áp suất(C).
.webp)
3. Uốn cong các cánh tay của ngôi sao trên miếng đệm.
4. Đẩy cảm biến áp suất từ phía trên qua ren kết nối bình chứa (D).
.webp)
5. Tại đầu nối cáp, điều chỉnh chiều dài cáp của cáp cảm biến theo cách mà đầu của cảm biến áp suất chạm đến đáy bể. Lỗ đo của cảm biến áp suất không được nhúng vào bùn có thể có ở đáy bể. Bất kỳ chất lỏng nào bên dưới lỗ đo của cảm biến áp suất đều không được phát hiện bởi cảm biến áp suất.
6. Chỉ lắp ống rút (E) sau khi bạn đã lắp cảm biến áp suất.
7. Siết chặt đầu nối cáp sao cho cáp không thể di chuyển được nữa
.webp)
5.7 Lắp đặt bằng bộ đầu nối cáp
Lắp đặt vào ổ cắm ren G1, G1 1/2 hoặc G2 còn trống trong bể.
1. Luồn cáp của cảm biến áp suất qua đầu nối cáp G1. Để lắp đặt vào bể, hãy sử dụng các bộ phận thích hợp của bộ đầu nối cáp cần thiết cho bể cụ thể của bạn.
2. Xác định chiều dài cáp như mô tả ở trên.
3. Siết chặt đầu nối cáp sao cho cáp không thể di chuyển được nữa
6 Vận hành
6.1 Nhập dữ liệu bồn
Đã thực hiện hiệu chuẩn về 0.
Cảm biến áp suất đã được lắp đặt.
6.1.1 Hình dạng bồn
Mũi tên ở cuối màn hình chỉ vào đơn vị Lít.
Màn hình hiển thị mã của hình dạng bồn đã chọn. Khi thiết bị được vận hành lần đầu tiên, mã hiển thị là 0. Mã 0 có nghĩa là chưa chọn hình dạng bồn nào.
1. Sử dụng hai phím lập trình để đặt mã của hình dạng bồn đã xác định, xem phần "Hình dạng bồn".
2. Nhấn phím chức năng để xác nhận cài đặt. Sau đó, bạn có thể nhập thể tích bồn.
6.1.2 Thể tích bồn
Mũi tên ở cuối màn hình chỉ vào đơn vị m³.
Màn hình hiển thị thể tích bồn đã đặt. Giá trị 0000 có nghĩa là chưa nhập thể tích bồn nào.
1. Sử dụng các phím lập trình để nhập tổng thể tích của cơ sở bồn đã xác định. Nhấn phím lập trình (mũi tên hướng lên) để chọn chữ số cần thay đổi. Sau đó nhấn phím lập trình (mũi tên xuống) để thay đổi giá trị của chữ số đã chọn.
2. Lên đến giá trị 9999 lít, giá trị được nhập theo lít mà không có dấu thập phân.
3. Nhấn phím chức năng để xác nhận cài đặt. Sau đó, bạn có thể nhập chiều cao của bể.
6.1.3 Chiều cao bồn
Mũi tên ở dưới cùng của màn hình chỉ vào đơn vị Phần trăm. Màn hình hiển thị chiều cao bồn đã điều chỉnh. Giá trị 0000 có nghĩa là chưa nhập chiều cao bồn.
1. Sử dụng hai phím lập trình để nhập chiều cao bồn đã xác định tính bằng mm. Nhấn phím lập trình (mũi tên lên) để chọn chữ số cần thay đổi. Sau đó, nhấn phím lập trình (mũi tên xuống) để thay đổi giá trị của chữ số đã chọn.
2. Nhấn phím chức năng để xác nhận cài đặt. Sau đó, bạn có thể nhập mức chất lỏng.
6.1.4 Mức chất lỏng hiện tại Mũi tên ở dưới cùng của màn hình chỉ vào đơn vị Mức (FH). Màn hình hiển thị mức được đo bằng đầu dò tính bằng mm.
Giá trị hiển thị trên màn hình dựa trên dữ liệu bồn mà bạn đã nhập và phép đo. Kiểm tra xem giá trị hiển thị có tương ứng với giá trị bạn đã xác định trong phần "Xác định dữ liệu bồn" ở mức độ chính xác đủ cho mục đích của bạn hay không. Nếu bạn muốn có độ chính xác cao hơn, bạn có thể ghi đè mức chất lỏng hiển thị bằng mức dầu/chất lỏng thực tế do bạn xác định.
Mức dầu/chất lỏng tại thời điểm nhập dữ liệu bình càng cao thì độ chính xác càng cao. Độ chính xác cao nhất đạt được nếu bình đầy hoàn toàn khi bạn nhập dữ liệu bình. Nếu mức dầu/chất lỏng thực tế nhỏ hơn 50%, việc hiệu chỉnh giá trị hiển thị là không có ý nghĩa. Trong trường hợp như vậy, bạn có thể nhập lại dữ liệu bình khi bình đầy hoàn toàn, hãy xem chương "Hiệu chỉnh dữ liệu bình đã điều chỉnh".
1. Sử dụng hai phím lập trình để nhập mức dầu/chất lỏng đã xác định theo mm. Nhấn phím lập trình (mũi tên lên) để chọn chữ số cần thay đổi. Sau đó, nhấn phím lập trình (mũi tên xuống) để thay đổi giá trị của chữ số đã chọn.
2. Nhấn phím chức năng để xác nhận cài đặt.
Bây giờ bạn đã nhập tất cả dữ liệu bình và bộ điều khiển chuyển sang chế độ đo thông thường. Biểu tượng (cả hai mũi tên) không còn hiển thị ở góc trên bên trái của màn hình nữa.
7 Vận hành
7.1 Bật và tắt sản phẩm
1. Nhấn phím chức năng để bật màn hình của bộ điều khiển.
- Bộ điều khiển tự động tắt sau khoảng 2 phút rưỡi kể từ lần nhấn phím cuối cùng. Màn hình hiển thị TẮT.
Ở chế độ này, pin không bị xả. Khi nhấn phím chức năng, bạn sẽ bật bộ điều khiển trong 2 phút rưỡi nữa và mức sẽ được chỉ báo.
7.2 Định dạng hiển thị
Tiếp tục nhấn phím chức năng để chọn một trong bốn đơn vị có sẵn cho mức:
• Chỉ báo thể tích tính bằng lít
- Mũi tên ở cuối màn hình chỉ đến Lít
• Chỉ báo thể tích tính bằng m³
- Mũi tên ở cuối màn hình chỉ đến m³
• Chỉ báo thể tích tính bằng % tổng lượng chứa
- Mũi tên ở cuối màn hình chỉ đến %
• Chỉ báo mức chất lỏng tính bằng mm
- Mũi tên ở cuối màn hình chỉ đến FH
7.3 Hiệu chỉnh dữ liệu bể đã điều chỉnh
Nếu giá trị đo được vượt quá dữ liệu bể đã đặt (ví dụ, vì dữ liệu bể đã nhập không chính xác), màn hình sẽ bắt đầu nhấp nháy. Màn hình sẽ chuyển đổi giữa giá trị hiển thị và "----". Chỉ có mức hiện tại tính bằng mm được hiển thị cố định. Trong trường hợp như vậy, hãy kiểm tra và hiệu chỉnh dữ liệu bể bạn đã nhập.
1. Nhấn và giữ đồng thời hai phím lập trình trong khoảng thời gian ba giây để kích hoạt chế độ "Nhập dữ liệu bể".
- Góc trên bên trái của màn hình hiển thị ký hiệu (hai mũi tên).
2. Kiểm tra và/hoặc hiệu chỉnh dữ liệu bể, hãy xem chương "Xác định dữ liệu bể".
3. Nếu bạn không muốn thay đổi bất kỳ dữ liệu bể nào, hãy nhấn phím chức năng bốn lần để trở về chế độ đo bình thường.
- Ký hiệu (hai mũi tên) không còn hiển thị ở góc trên bên trái của màn hình nữa.
7.4 Hiệu chuẩn bằng không tại thời điểm sau đó
Đầu dò không bị ngập trong chất lỏng.
1. Rút phích cắm đầu nối pin khỏi PCB.
2. Kết nối pin (xem phần "Kết nối điện").
- Khi kết nối đầu nối pin, hãy nhấn nút mini để xóa tất cả dữ liệu bình chứa.
3. Thực hiện hiệu chuẩn bằng không (xem phần "Hiệu chuẩn bằng không").
4. Nhập dữ liệu bình chứa (xem phần "Nhập dữ liệu bình chứa").
8 Bảo trì
Khi màn hình hiển thị biểu tượng pin. Hãy thay thế pin vì đây là chỉ báo pin sắp hết.
Thay pin
Dữ liệu bình chứa đã lưu trữ không bị mất khi thay pin.
1. Tháo pin cũ và lắp pin mới (xem chương "Lắp/kết nối pin").
2. Vứt bỏ pin theo đúng tất cả các chỉ thị, tiêu chuẩn và quy định an toàn hiện hành.
6. Các sự cố thường gặp của Cảm biến báo mức dầu DIT 10 và hướng xử lý khắc phục
Bất kỳ trục trặc nào không thể khắc phục bằng các biện pháp được mô tả trong phần này chỉ có thể được nhà sản xuất AFRISO sửa chữa.
Lỗi | Lý do có thể | Hướng khắc phục |
Đã lắp pin nhưng màn hình hiển thị không lên số | Tự động tắt sau 2 phút rưỡi | Nhấn phím chức năng để đọc mức dầu/chất lỏng |
Màn hình hiển thị biểu tượng pin | Điện áp pin dưới giá trị tới hạn ( Pin sắp hết) | Thay pin (xem phần "Lắp/ kết nối pin") |
Màn hình hiển thị không lên số | Pin chưa được kết nối | Kết nối pin (xem phần "Lắp/ kết nối pin") |
Đầu nối pin không được kết nối với PCB | Kiểm tra đầu nối pin | |
Màn hình hiển thị chuyển đổi giữa giá trị và "----" | Nhập dữ liệu bể chứa không chính xác | Sửa dữ liệu bể chứa (xem phần "Nhập dữ liệu bể chứa") |
Màn hình hiển thị chuyển đổi giữa 9999 và "----" | Gián đoạn đường truyền hoặc đầu dò không được kết nối | Kiểm tra cáp và đầu dò |
Màn hình hiển thị 0 mặc dù mức cao hơn | Chập mạch trong cáp kết nối giữa cảm biến áp suất và bộ điều khiển | Kiểm tra cáp |
Các trục trặc khác |
| Liên hệ với đường dây nóng công ty Phát Đạt |
7. Ưu điểm của cảm biến báo mức dầu DIT 10 bằng phương pháp thủy tĩnh
Đầu dò mức thủy tĩnh sử dụng công nghệ đo lường đã được chứng minh và mang lại một số ưu điểm, bao gồm:
Đo lường đáng tin cậy, chính xác
Không phụ thuộc vào hằng số điện môi chất lỏng
Nguyên lý đo lường đã được chứng minh và thiết lập với độ tin cậy cao, được thử nghiệm thực tế hàng triệu lần
Quy trình đo lường mạnh mẽ, không bị ảnh hưởng bởi các yếu tố gây nhiễu như bụi, bọt, hơi, tích tụ, chất gây ô nhiễm, v.v.
Đo lường đáng tin cậy không bị ảnh hưởng bởi nhiều đặc điểm vật lý như độ dẫn điện, hệ số điện môi hoặc độ nhớt
Đo mức không bị ảnh hưởng bởi hình dạng bình chứa và thiết bị lắp đặt hiện có
Lắp đặt và vận hành đơn giản các cảm biến áp suất chìm và cảm biến áp suất thông thường mà không cần hiệu chuẩn hoặc điều chỉnh
Tiếp xúc trực tiếp với môi trường
Nhiều biến thể thiết kế thay thế và công nghệ cảm biến cho hầu hết mọi ứng dụng
Dễ lắp đặt
Hoạt động ngay cả khi có máy khuấy
Tương thích với mọi cấu trúc bể chứa bên trong
Phạm vi đo rộng
Ổn định lâu dài
8. Nhược điểm của cảm biến báo mức dầu DIT 10 bằng phương pháp thủy tĩnh
Cảm biến mức thủy tĩnh chỉ hoạt động trên chất lỏng.
Không phù hợp với vật liệu rời, bột…
Bộ truyền mức thủy tĩnh cung cấp phép đo bằng cách tiếp xúc với chất lỏng cần đo.
Phép đo mức phụ thuộc vào mật độ của chất lỏng cần đo và áp suất trong bình chứa.
Đo lường chính xác yêu cầu môi trường có mật độ không đổi hoặc đo mật độ liên tục của môi trường
Cần bảo dưỡng thường xuyên để làm sạch màng cảm biến khỏi cặn và mảnh vụn. Các giải pháp đo mức thủy tĩnh với màng ngăn xả hoặc kết nối vệ sinh tránh tạo ra các vùng giữ lại.
Can thiệp vào bộ truyền mức thủy tĩnh có thể yêu cầu xả hết dầu/nước trong bể chứa. Hệ thống đo mức thủy tĩnh với van bi tích hợp sẽ loại bỏ hạn chế này. Có thể tháo đầu dò mức mà không cần làm rỗng bể chứa.
9. So sánh cảm biến báo mức dầu thủy tĩnh DIT 10 và cảm biến báo mức dầu bằng sóng siêu âm UST 20
Cảm biến báo mức dầu thủy tĩnh DIT 10 | Cảm biến báo mức dầu siêu âm UST 20 |
Cảm biến báo mức dầu DIT 10 hoạt động theo nguyên lý áp suất thủy tĩnh. Chúng bao gồm một đầu dò được nhúng trong dầu/chất lỏng đang được đo. Đầu dò chứa một cảm biến áp suất để đo áp suất thủy tĩnh do cột chất lỏng tạo ra. Sau đó, giá trị đọc áp suất này được chuyển đổi thành phép đo mức tương ứng. | Cảm biến mức siêu âm UST 20 sử dụng sóng âm để tính toán mức dầu/chất lỏng. Chúng phát ra các xung âm thanh tần số cao về phía bề mặt chất lỏng và đo thời gian cần thiết để phản hồi. Bằng cách biết tốc độ âm thanh trong môi trường, có thể xác định chính xác mức dầu/chất lỏng. |
Cảm biến báo mức dầu DIT 10 cung cấp độ chính xác cao, đặc biệt là trong các ứng dụng có phạm vi đo lường hạn chế. Chúng cung cấp các phép đo chính xác trong chất lỏng có thành phần và mật độ đồng nhất. Tuy nhiên, độ chính xác của chúng có thể bị ảnh hưởng bởi sự thay đổi nhiệt độ, bọt và chất rắn lơ lửng, do đó, việc lắp đặt và hiệu chuẩn đúng cách là rất quan trọng. | Cảm biến báo mức dầu bằng song siêu âm UST 20 cung cấp độ chính xác tuyệt vời, đặc biệt là trong các ứng dụng có phạm vi đo lường rộng. Chúng hoạt động tốt trong nhiều loại chất lỏng khác nhau và không yêu cầu tiếp xúc trực tiếp với chất lỏng. Tuy nhiên, các phép đo siêu âm có thể bị ảnh hưởng bởi các yếu tố như hơi, nhiễu loạn và bề mặt chất lỏng không bằng phẳng, do đó, vị trí lắp đặt phải được lựa chọn cẩn thận. |
Cảm biến báo mức dầu DIT 10 yêu cầu đầu dò phải được nhúng trực tiếp vào dầu/chất lỏng, khiến chúng trở nên lý tưởng cho các bể chứa hoặc bình hở. Chúng có thể dễ dàng được lắp đặt bằng giá đỡ hoặc mặt bích. Bảo trì bao gồm việc vệ sinh đầu dò định kỳ để tránh tích tụ mảnh vụn hoặc cặn bẩn, đảm bảo kết quả đọc chính xác. | Cảm biến báo mức siêu âm UST 20 rất linh hoạt và có thể được lắp đặt theo nhiều hướng khác nhau, chẳng hạn như ở phía trên cùng của bể chứa hoặc ở bên cạnh. Chúng không yêu cầu tiếp xúc trực tiếp với dầu/chất lỏng, khiến chúng phù hợp với môi trường ăn mòn hoặc nguy hiểm. Bảo trì thường bao gồm việc đảm bảo cảm biến sạch sẽ và không có bất kỳ vật cản nào để đo chính xác. |
Cảm biến báo mức dầu DIT 10 được thiết kế để chịu được các điều kiện môi trường khắc nghiệt. Chúng thường được bịt kín để ngăn hơi ẩm xâm nhập và có thể hoạt động trong các ứng dụng áp suất cao hoặc chìm. Các máy phát này phù hợp để sử dụng trong các nhà máy xử lý nước, quản lý nước thải và thăm dò dầu khí. | Cảm biến báo mức dầu siêu âm UST 20 thường được đặt trong các vỏ bọc chắc chắn, cho phép chúng chịu được các điều kiện môi trường khác nhau. Chúng có thể được sử dụng trong các bể chứa, giếng và thậm chí cả các kênh hở. Cảm biến siêu âm được ứng dụng trong các ngành công nghiệp như chế biến hóa chất, sản xuất công nghiệp và cơ sở lưu trữ chất lỏng, dầu khí. |
Cảm biến báo mức dầu DIT 10 thường được coi là tiết kiệm chi phí, đặc biệt là đối với các ứng dụng có phạm vi đo hạn chế. Chúng cung cấp các phép đo đáng tin cậy và khá dễ lắp đặt và bảo trì. Tuy nhiên, chúng có thể không linh hoạt bằng cảm biến siêu âm về các tùy chọn lắp đặt. | Cảm biến mức siêu âm UST 20 thường được coi là một lựa chọn đắt tiền hơn do công nghệ tiên tiến và tính linh hoạt của chúng. Tuy nhiên, chúng phù hợp với nhiều ứng dụng khác nhau, bao gồm cả môi trường đầy thách thức. Khả năng đo từ xa và cung cấp khả năng giám sát mức không tiếp xúc khiến chúng trở thành lựa chọn được ưa chuộng trong nhiều ngành công nghiệp. |
.webp)
Hình Cảm biến báo mức dầu DIT 10, nsx AFRISO, Đức.
.webp)
Hình cảm biến báo mức dầu siêu âm UST 20, nsx AFRISO, Đức.
10. Giá của Cảm biến báo mức dầu công tắc báo mức dầu Phao báo mức dầu EX approval là bao nhiêu
Có nhiều loại cảm biến báo mức dầu khác nhau. Giá khoảng từ 2.000.000 đ đến 14.000.000 đ/1 cái.
Giá có thể thay đổi theo từng thời điểm. Câc bạn nên liên lạc với Phòng Kinh doanh Công ty Phát Đạt để được cập nhật giá chính xác và nhanh nhất.
11. Mua Cảm biến báo mức dầu công tắc báo mức dầu Phao báo mức dầu EX approval ở đâu
Các bạn có thể xem hàng và mua trực tiếp tại văn phòng Công ty Phát Đạt. Địa chỉ 41F/96/18 Đường Đặng Thùy Trâm, P13, Q Bình Thạnh, HCM.
Các bạn ở xa thì Phát Đạt có thể giao cảm biến báo mức dầu bằng chành xe, cpn Viettel.
12. Hỗ trợ giải đáp thắc mắc về cách lắp đặt, cách cài đặt thông số kỹ thuật của Cảm biến báo mức dầu công tắc báo mức dầu Phao báo mức dầu EX approval.
Các bạn có thể liên lạc 24/7 vào số điện thoại 0989286139 Mr Đỉnh
