Cảm Biến Áp Suất Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động
Cảm biến áp suất là thiết bị chuyên dụng dùng để đo áp suất từ đó xuất ra tín hiệu dòng hoặc điện áp để đưa về các thiết bị điều khiển khác chẳng hạn như PLC biến tần bộ điều khiển áp suất nhằm mụch đích vận hành tối ưu cho nhà máy sản xuất của bạn.
Cảm biến áp suất được dùng nhiều trong các nhà máy sản xuất công nghiệp như ngành thực phẩm, ngành nước, ngành hóa chất, ngành dầu khí, ngành may mặc, ngành thủy lực, ngành nhiệt nóng, ngành nhiệt lạnh, ngành sản xuất thép...
Cảm biến áp suất có nhiều loại khác nhau như cảm biến áp suất giá rẻ, cảm biến áp suất màng giá tốt, cảm biến áp suất điện tử, cảm biến áp suất nối mặt bích…nhiều thương hiệu và giá cả khác nhau.
Trong bài viết này, hãy cùng nhau tìm hiểu về cảm biến áp suất, giá của cảm biến áp suất, cách đấu điện của cảm biến áp suất, cách lắp đặt cảm biến áp suất, bảo trì cảm biến áp suất như thế nào, độ chính xác của cảm biến áp suất sẽ phụ thuộc vào những yếu tố gì nhé các bạn.
Cảm Biến Áp Suất Là Gì?
Cảm biến áp suất còn được gọi là bộ chuyển đổi áp suất, loại cảm biến này thường bao gồm một bề mặt nhạy cảm với áp suất được làm bằng thép, silicon hoặc các vật liệu khác tùy thuộc vào thành phần của chất phân tích. Đằng sau các bề mặt này là các linh kiện điện tử có khả năng chuyển đổi lực tác dụng của mẫu lên cảm biến áp suất thành tín hiệu điện.
Áp suất thường được đo bằng lượng lực trên một đơn vị diện tích bề mặt và được biểu thị bằng giá trị cần thiết để ngăn chất lỏng, khí hoặc hơi giãn nở. Nhiều đơn vị khác nhau được sử dụng để định lượng áp suất, bao gồm:
Theo tỷ lệ / so với pascal (Pa) hoặc một newton trên mét vuông (1 N/m2);
Giá trị pound trên inch vuông (psi).
Cảm biến áp suất giá siêu tốt là thiết bị được sử dụng để đo và chuyển đổi áp suất cơ học hoặc thủy lực thành tín hiệu điện.
Tín hiệu điện có thể được sử dụng để hiển thị phép đo áp suất trên màn hình hoặc được gửi đến bộ điều khiển, PLC hoặc hệ thống thu thập dữ liệu để xử lý thêm.
Phép đo áp suất này có thể được sử dụng cho nhiều mục đích khác nhau, bao gồm kiểm soát chất lỏng, giám sát chất lỏng và đo áp suất không khí.
Các môi trường nhạy cảm với áp suất như ngành công nghiệp khí đốt, hóa dầu, phòng thí nghiệm và dược phẩm thường yêu cầu cảm biến áp suất để theo dõi lực tác dụng của chất lỏng và khí dưới dạng giá trị Pa hoặc psi. Điều này đòi hỏi phải tích hợp chính xác cảm biến áp suất vào thiết bị chuyển đổi điện nhanh để đảm bảo kết quả chính xác và được cung cấp theo thời gian thực.
.webp)
Cấu Tạo Của Cảm Biến Áp Suất

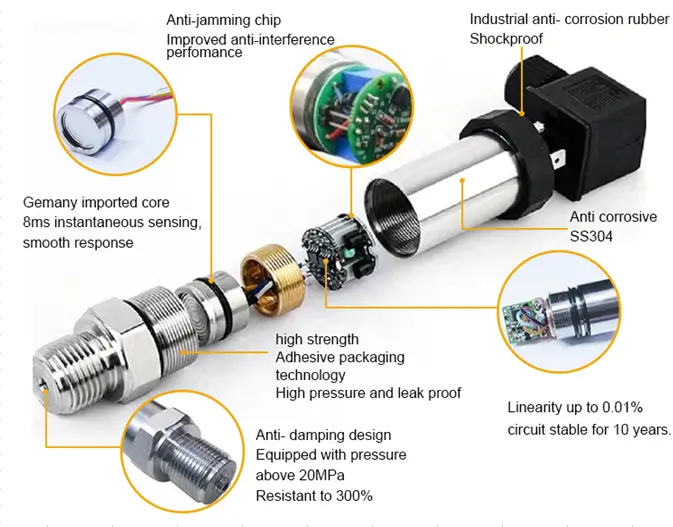

Các thành phần cốt lõi của cảm biến áp suất là cell đo, tức là cảm biến theo nghĩa gần hơn, kết nối với đường ống; thiết bị điện tử để xử lý tín hiệu; kết nối điện và vỏ bọc.
.webp)
Nguyên Lý Hoạt Động Của Cảm Biến Áp Suất
Cảm biến áp suất là thiết bị đo áp suất của khí và chất lỏng. Cảm biến áp suất chuyển đổi áp suất thành tín hiệu tương tự-kỹ thuật số được các thiết bị khác như bộ điều khiển và báo động sử dụng cho các ứng dụng công nghiệp, thương mại, y tế và dân dụng.
Cảm biến áp suất hoạt động bằng cách chuyển đổi các phép đo áp suất thành tín hiệu điện có thể được đọc và diễn giải bởi nhiều thiết bị khác nhau. Cảm biến thường bao gồm một phần tử cảm biến, tiếp xúc với áp suất đang được đo và một mạch điện tử chuyển đổi các thay đổi về áp suất thành tín hiệu điện áp tương ứng.
Phần tử cảm biến có thể được làm bằng nhiều vật liệu khác nhau, nhưng thường sử dụng một màng kim loại mỏng uốn cong hoặc biến dạng để phản ứng với các thay đổi về áp suất. Biến dạng cơ học này tạo ra tín hiệu điện, sau đó được khuếch đại và chuyển đổi thành giá trị số bởi mạch điện tử liên quan.
Một số bộ cảm biến áp suất cũng kết hợp các tính năng bổ sung, chẳng hạn như bù nhiệt độ hoặc điều chỉnh tín hiệu, để đảm bảo các phép đo chính xác và đáng tin cậy. Tín hiệu đầu ra thu được thường được hiệu chuẩn để tương ứng với các mức áp suất hoặc đơn vị đo cụ thể, cho phép người dùng theo dõi và kiểm soát chính xác các hệ thống liên quan đến áp suất.
Ưu điểm của việc sử dụng cảm biến áp suất
Cảm biến áp suất xuất tín hiệu output 4-20mA do kích thước nhỏ, trọng lượng nhẹ, trong quá trình lắp đặt, vận hành và sử dụng là những lợi thế rất thuận tiện để trở thành sản phẩm đầu tiên mà người mua sẽ xem xét, Ngoài độ chính xác, độ ổn định, cũng như độ tuyến tính tốt, độ ổn định nhiệt độ trong quá trình sử dụng, khách hàng có cảm giác sử dụng tốt hơn. Tất nhiên, cảm biến áp suất là để đo áp suất của các đường ống, dụng cụ, trong quá trình sử dụng chắc chắn sẽ tiếp xúc với môi trường đo được, vd như dầu, nước và thép không gỉ tương thích với một số loại bột nhão, vì vậy trong quá trình sản xuất cảm biến áp suất vỏ thép không gỉ hoàn toàn kín có chức năng chống ăn mòn, tương đương với việc dụng cụ mặc một lớp bảo vệ, do đó không bị ăn mòn do sử dụng vật liệu thép không gỉ
Truyền tín hiệu đường dài
Mất tín hiệu thấp: Cảm biến áp suất có tín hiệu dòng điện 4-20mA ít bị suy giảm tín hiệu hơn trên khoảng cách xa so với tín hiệu điện áp (ví dụ: 0-10V). Điều này làm cho nó trở nên lý tưởng cho các môi trường công nghiệp, nơi cảm biến có thể được đặt xa hệ thống điều khiển.
Chống nhiễu: Vòng lặp dòng điện có khả năng chống nhiễu điện và nhiễu cao, đảm bảo truyền dữ liệu đáng tin cậy ngay cả trong môi trường nhiễu điện.
Không trực tiếp (4mA là Không)
Phát hiện lỗi: Tín hiệu 4mA biểu thị "không" hoặc giá trị tối thiểu, cho phép hệ thống phân biệt giữa giá trị đọc không thực và tình trạng lỗi (ví dụ: đứt dây hoặc mất điện, dẫn đến 0mA).
Chẩn đoán nâng cao: Tính năng này giúp phát hiện sớm các sự cố hệ thống, cải thiện việc bảo trì và khắc phục sự cố.
Nguồn điện vòng hai dây
Đơn giản hóa hệ thống dây điện: cảm biến áp suất có thể được cấp nguồn và truyền dữ liệu qua cùng hai dây, giúp giảm độ phức tạp và chi phí lắp đặt.
Hiệu quả năng lượng: Tiêu thụ ít điện năng hơn so với các phương pháp truyền tín hiệu khác.
Khả năng tương thích rộng
Giao thức công nghiệp tiêu chuẩn: cảm biến áp suất tín hiệu 4-20mA là tiêu chuẩn được chấp nhận trên toàn cầu, tương thích với hầu hết các hệ thống điều khiển, PLC (Bộ điều khiển logic lập trình) và hệ thống SCADA (Điều khiển giám sát và thu thập dữ liệu).
Khả năng mở rộng: Có thể dễ dàng tích hợp vào các hệ thống hiện có mà không cần phải sửa đổi đáng kể.
Độ chính xác và độ tin cậy cao
Tín hiệu ổn định: Tín hiệu 4-20mA của cảm biến áp suất ít bị ảnh hưởng bởi các yếu tố môi trường như biến động nhiệt độ hoặc nhiễu điện, đảm bảo các phép đo nhất quán và chính xác.
Độ bền: cảm biến áp suất có đầu ra 4-20mA được thiết kế để chịu được các điều kiện công nghiệp khắc nghiệt, bao gồm nhiệt độ khắc nghiệt, rung động và môi trường ăn mòn.
Hiệu chuẩn và bảo trì dễ dàng
Đầu ra tuyến tính: Tín hiệu 4-20mA tuyến tính so với áp suất đo được, giúp đơn giản hóa các quy trình hiệu chuẩn và mở rộng.
Giám sát từ xa: Có thể dễ dàng giám sát và điều chỉnh tín hiệu từ xa, giúp giảm nhu cầu kiểm tra thường xuyên tại chỗ.
Hiệu quả về chi phí
Giảm chi phí lắp đặt: Hệ thống hai dây và khả năng đi dây xa giúp giảm chi phí lắp đặt và đi dây.
Giảm chi phí bảo trì: Độ tin cậy và khả năng phát hiện lỗi giúp giảm thiểu thời gian chết và yêu cầu bảo trì.
Tính linh hoạt
Phạm vi ứng dụng rộng: cảm biến áp suất có tín hiệu 4-20mA được sử dụng trong nhiều ngành công nghiệp khác nhau, bao gồm dầu khí, xử lý nước, chế biến hóa chất, HVAC và sản xuất.
Nhiều loại áp suất: Chúng có thể đo các loại áp suất khác nhau, chẳng hạn như áp suất đo, áp suất tuyệt đối và áp suất chênh lệch.
An toàn
Các tùy chọn an toàn nội tại: Nhiều cảm biến áp suất 4-20mA có sẵn trong các thiết kế an toàn nội tại, giúp chúng phù hợp để sử dụng trong các môi trường nguy hiểm (ví dụ: môi trường dễ nổ).
Nhược điểm khi sử dụng cảm biến áp suất
Chỉ cung cấp độ chính xác vừa phải trong trường hợp thời gian sử dụng lâu
Phản ứng chậm với các cú sốc và rung động
Chúng không đáng tin cậy đối với các phạm vi nhiệt độ cao và chỉ cung cấp độ chính xác vừa phải
Rất nhạy cảm với các điều kiện môi trường
Sự khác nhau của Cảm biến áp suất ( Pressure transmitter) và Cảm biến áp suất điện tử thông minh (SMART pressure transmitter)
Cảm biến áp suất dạng thanh analog nhỏ gọn và Cảm biến áp suất điện tử SMART đều được sử dụng để đo áp suất.
Mặc dù mục đích sử dụng các thiết bị này gần như giống hệt nhau, nhưng thông số kỹ thuật của chúng lại khác nhau rất nhiều giữa các loại khác nhau này, dẫn đến nhiều khía cạnh như độ chính xác hoặc độ phân giải của phép đo.
Khi các chi tiết này được xác định rõ ràng, bạn sẽ biết được thiết bị nào phù hợp nhất.
Cảm biến áp suất analog nhỏ gọn
Cảm biến áp suất nhỏ gọn sử dụng các công nghệ khác nhau bao gồm cảm biến áp suất điện trở áp điện, cảm biến áp suất gốm màng dày, cảm biến áp suất kim loại màng mỏng.
.webp)
.webp)
Các cảm biến này chuyển đổi phép đo áp suất vật lý thành tín hiệu điện tử analog.
Tín hiệu đầu ra của cảm biến áp suất thường ở dạng điện áp (0 đến 5Vdc; 0 đến 10Vdc) hoặc dòng điện (4 đến 20 mA).
Ưu điểm của cảm biến áp suất nhỏ gọn là gì?
Có một số ưu điểm khi sử dụng cảm biến áp suất nhỏ gọn so với cảm biến áp suất thông minh.
Ít tốn kém hơn
Đầu tiên, cảm biến áp suất analog nhỏ gọn thường rẻ hơn cảm biến áp suất thông minh.
Nhỏ hơn, nhẹ hơn, nhỏ gọn
Thứ hai, cảm biến áp suất analog nhỏ gọn nhỏ hơn và nhẹ hơn cảm biến áp suất thông minh, giúp dễ dàng lắp đặt trong không gian hạn chế như máy móc.
Chúng thường được sử dụng cho các ứng dụng hàng không vũ trụ, ô tô, thiết bị công nghiệp và y tế.
Nhược điểm của cảm biến áp suất giá rẻ là gì?
Tuy nhiên, có một số nhược điểm khi sử dụng cảm biến áp suất nhỏ gọn.
Phạm vi áp suất cố định
Cảm biến áp suất analog nhỏ gọn có phạm vi cố định so với máy cảm biến suất thông minh. Người dùng không thể thiết lập phạm vi.
Tín hiệu đầu ra nhiễu và độ chính xác thấp hơn
Tín hiệu từ cảm biến áp suất analog nhỏ gọn luôn nhiễu hơn tín hiệu từ cảm biến áp suất thông minh.
Cảm biến áp suất analog nhỏ gọn không cung cấp tính năng tuyến tính hóa hoặc bù nhiệt độ.
Cảm biến áp suất analog nhỏ gọn kém chính xác hơn cảm biến áp suất thông minh.
Nếu không có bù nhiệt độ, điểm không của bộ truyền áp suất analog nhỏ gọn sẽ dịch chuyển khi nhiệt độ môi trường và nhiệt độ quy trình thay đổi.
Ngoài ra, bộ truyền áp suất analog nhỏ gọn nhạy cảm hơn với các điều kiện môi trường và có thể dễ hỏng hơn bộ truyền áp suất thông minh.
Bất kỳ bộ truyền nào cũng bị trôi theo thời gian. Để có độ chính xác tốt, các cảm biến cần được hiệu chuẩn thường xuyên.
Cảm biến áp suất analog nhỏ gọn rẻ nhất do thiết kế của chúng so với các bộ truyền áp suất cao cấp được đề xuất là trôi nhiều hơn.
Bộ truyền áp suất analog nhỏ gọn cần hiệu chuẩn thường xuyên hơn và bảo trì nhiều hơn.

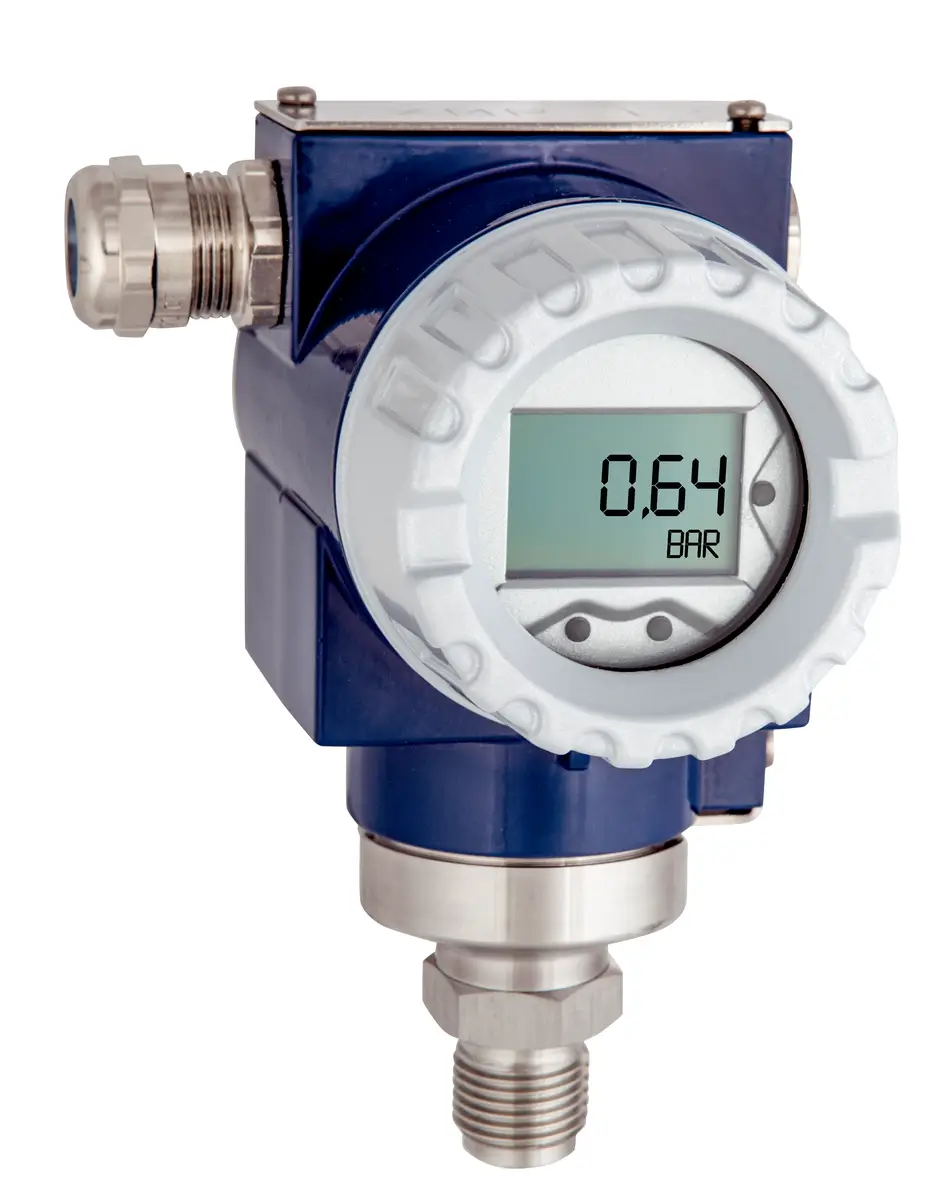

Cảm biến áp suất điện tử SMART pressure transmitter
Cảm biến áp suất điện tử thông minh là một loại bộ truyền áp suất nâng cấp có thể tuyến tính hóa, khuếch đại và bù các phép đo áp suất trước khi hiển thị số đọc.
Cảm biến áp suất điện tử có thể thực hiện các ứng dụng giám sát và kiểm soát áp suất, do đó trở thành một phần không thể thiếu của hệ thống năng lượng chất lỏng.
.webp)
Tín hiệu đầu ra của Cảm biến áp suất điện tử thường ở dạng dòng điện (4 đến 20 mA) với giao thức truyền thông kỹ thuật số (HART, Modbus, Profibus).
Ưu điểm của Cảm biến áp suất điện tử là gì?
Có nhiều ưu điểm khi sử dụng Cảm biến áp suất điện tử so với cảm biến áp suất nhỏ gọn:
Độ chính xác tuyến tính
Cảm biến áp suất điện tử nhờ tính tuyến tính của phép đo áp suất nên chính xác và đáng tin cậy hơn so với bộ truyền áp suất nhỏ gọn.
Độ chính xác của Cảm biến áp suất điện tử là 0,1% hoặc cao hơn phạm vi đã đặt.
Bù nhiệt độ, độ ổn định và khả năng lặp lại
Cảm biến áp suất điện tử được bù cho các biến động nhiệt độ môi trường và nhiệt độ quy trình.
Điều này khiến chúng không phụ thuộc vào các điều kiện môi trường bên ngoài.
Cảm biến áp suất điện tử có thể được hiệu chuẩn bằng các công cụ sử dụng giao thức HART để bù cho độ trôi theo thời gian và đảm bảo độ ổn định lâu dài.
Hiệu chuẩn theo yêu cầu
Phạm vi của Cảm biến áp suất điện tử có thể được hiệu chuẩn theo yêu cầu theo phạm vi chính xác cần thiết cho ứng dụng.
Chúng có thể được đặt thông qua phạm vi áp suất rộng hơn.
Cảm biến áp suất điện tử có tỷ lệ giảm phạm vi áp suất cho phép thay đổi cài đặt hiện tại của chúng trên một phạm vi lớn.
Kết cấu và vật liệu chắc chắn
Cảm biến áp suất điện tử có tuổi thọ dài hơn và bền hơn bộ truyền áp suất nhỏ gọn.
Có nhiều lựa chọn về vật liệu và kết nối đường ống.
Cấu trúc của Cảm biến áp suất điện tử chắc chắn nhờ thiết kế bao gồm vật liệu thép chất lượng cao, mối hàn TIG, bu lông và đai ốc cao cấp, miếng đệm và phớt cao cấp.
Cảm biến áp suất điện tử chống rung và có khả năng chống xâm nhập cao để bảo vệ mạnh mẽ khỏi bụi và độ ẩm.
Cảm biến áp suất điện tử có thể được sử dụng cho các ứng dụng nhiệt độ cao với phớt màng.
Nhược điểm của Cảm biến áp suất điện tử là gì?
Có một số nhược điểm khi sử dụng Cảm biến áp suất điện tử so với cảm biến áp suất nhỏ gọn.
Cảm biến áp suất điện tử đắt hơn cảm biến áp suất loại thanh nhỏ gọn, do đó có sự đánh đổi giữa chi phí và hiệu suất.
Kích thước và trọng lượng của chúng lớn hơn cảm biến áp suất loại nhỏ gọn.
Ứng dụng của cảm biến áp suất
Có lẽ không có giới hạn nào khi nói đến các ứng dụng mà cảm biến áp suất có thể được sử dụng. Để bạn có ý tưởng, bạn có thể mua cảm biến áp suất khí quyển để đo áp suất khí quyển, cảm biến áp suất thủy lực để đo áp suất trong đường ống của bạn, cảm biến áp suất hỗn hợp để đo áp suất dương và âm, cảm biến chìm để theo dõi mức hoặc độ sâu và nhiều bộ chuyển đổi áp suất mục đích đặc biệt khác.
Các ứng dụng phổ biến của cảm biến áp suất
Cảm biến áp suất có tiện ích lớn nhất đối với các ứng dụng thu thập và kiểm soát dữ liệu trong công nghiệp và phòng thí nghiệm. Mặc dù số lượng ứng dụng gần như vô hạn như các loại đầu dò áp suất, sau đây là một số ứng dụng phổ biến nhất
Đo áp suất đầu vào, đầu ra hoặc hệ thống trong thiết lập thử nghiệm động cơ
Đo độ giảm áp suất trong đường ống để bảo dưỡng phòng ngừa
Đo chiều cao hoặc mức chất lỏng trong bể
Đo áp suất bùn/bùn bằng đầu dò áp suất màng ngăn xả
Đầu dò áp suất vệ sinh trong ngành công nghiệp sinh học hoặc dược phẩm.
Đo mực nước trong bể bằng cảm biến áp suất
Có nhiều cách để đo mực nước trong bể, bao gồm:
Sử dụng bộ cảm biến áp suất chìm có cáp chìm nằm gần đáy bể để đo áp suất nước phía trên.
Sử dụng cảm biến áp suất đo trong hệ thống mở bên dưới đáy bể hoặc trên đường ống ra để đo trọng lượng của nước lên đỉnh bể.
Sử dụng đồng hồ đo áp suất vi sai trong hệ thống kín để đo áp suất bị kẹt giữa đỉnh bể và chất lỏng.
Cô lập rò rỉ đường ống nước bằng cảm biến áp suất
Có thể gắn nhiều cảm biến áp suất vào đường ống ở trên hoặc dưới mặt đất để giúp phát hiện chỗ vỡ hoặc rò rỉ trong đường ống. Vị trí chính xác của chỗ rò rỉ được chỉ ra bởi cảm biến cho thấy mức giảm áp suất lớn nhất. Cảm biến áp suất không dây cũng giúp theo dõi rò rỉ từ xa.
Xác định rò rỉ khí bằng cảm biến áp suất
Để phát hiện rò rỉ khí, bạn sẽ cần áp suất tham chiếu để đo áp suất đi vào bình. Nếu áp suất giảm, đầu ra sẽ tăng, cho biết có rò rỉ.
Theo dõi áp suất khí bằng cảm biến áp suất
Khi khí không cháy được lưu trữ trong bình, có thể sử dụng bộ chuyển đổi áp suất để đo áp suất và cách áp suất đó có thể bị ảnh hưởng bởi các yếu tố môi trường như nhiệt từ mặt trời hoặc nhiệt độ lạnh. Nếu đo khí dễ cháy, bạn sẽ cần sử dụng bộ chuyển đổi được chế tạo bằng vỏ chống nổ hoặc cảm biến áp suất nguy hiểm được chứng nhận an toàn khi sử dụng với khí nổ.
Đo áp suất bơm cảm biến áp suất
Có nhiều ứng dụng cần biết áp suất mà bơm tạo ra. Kích thước của bơm sẽ xác định kích thước của bộ cảm biến áp suất cần thiết. Đối với bơm rất nhỏ, bạn sẽ cần sử dụng cảm biến áp suất siêu nhỏ. Đối với bơm lớn hơn, cảm biến áp suất thông thường sẽ phù hợp. Tuy nhiên, trong một máy bơm lớn hơn có một số lo ngại về búa nước, có thể làm hỏng cảm biến áp suất. Để tránh vấn đề này, đối với các máy bơm lớn hơn, bạn có thể di cảm biến áp suất suất về phía hạ lưu để cho phép lực của máy bơm tự cân bằng trước khi nó đến cảm biến áp suất.
Đo áp suất trong môi trường nhiệt độ cao bằng cảm biến áp suất
Trong một số môi trường, bạn sẽ cần đo áp suất của khí hoặc nhiên liệu ở nhiệt độ cực cao. Để bảo vệ cảm biến áp suất khỏi những nhiệt độ cao này, bạn sẽ cần áp dụng hiệu ứng xi phông, trong đó cảm biến áp suất được di chuyển ra khỏi đường ống và chất lỏng (chất lỏng hoặc khí) trước tiên chạy qua một đoạn ống kim loại để tản nhiệt của môi trường đang được đo. Ống càng lớn được sử dụng trong xi phông, khoảng cách giữa đường ống và cảm biến áp suất càng ngắn.

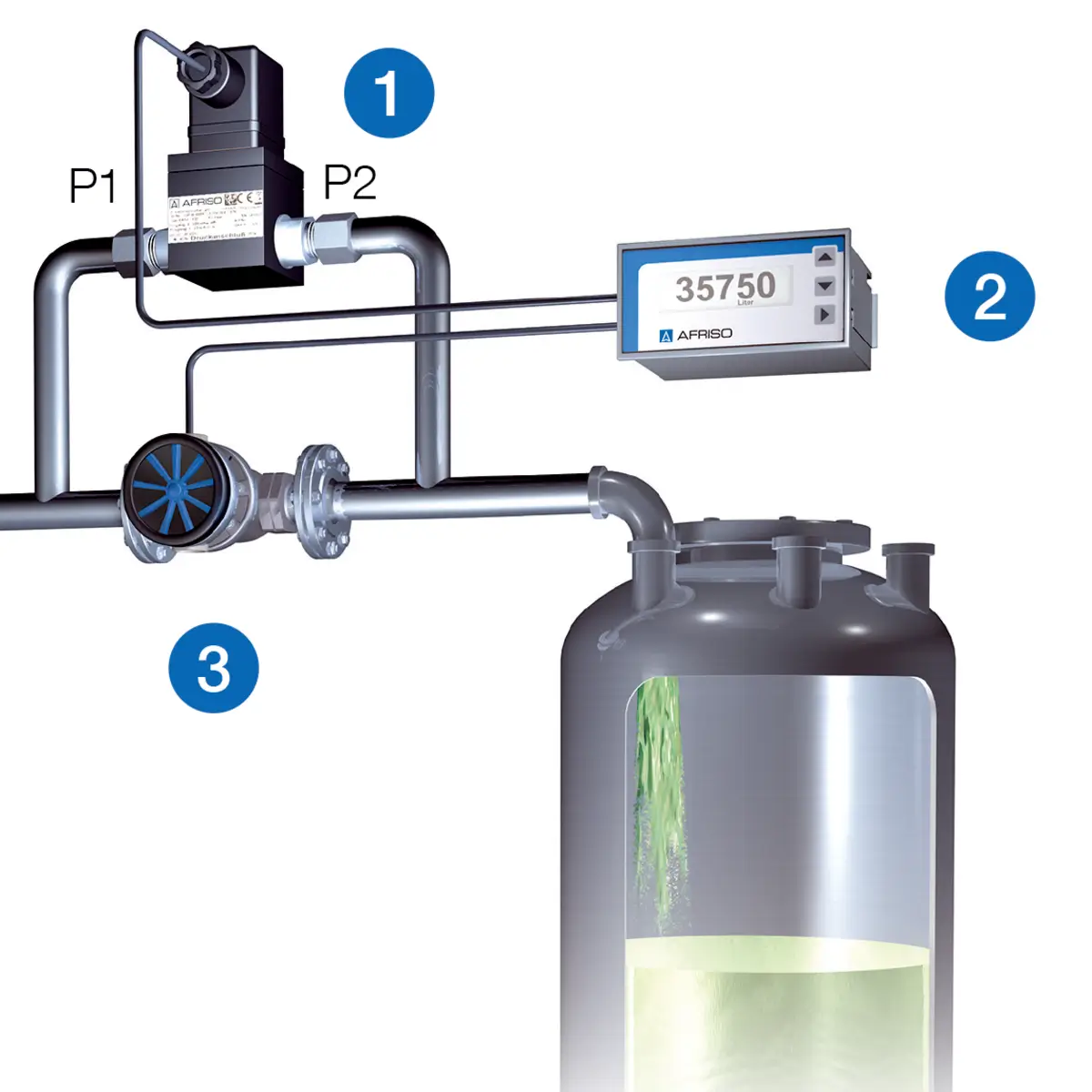

Theo dõi lưu lượng bằng cảm biến áp suất
Cảm biến áp suất chênh áp là một trong những cách phổ biến nhất để đo lưu lượng. Quy trình này yêu cầu một thành phần chính, chẳng hạn như lỗ (tấm) hoặc ống Venturi. Yếu tố này tạo ra sự sụt áp bằng cách tạo ra một hạn chế trong đường ống. Sự sụt áp được đo bằng cảm biến áp suất vi sai.
Cung cấp nghiên cứu và phát triển với cảm biến áp suất
Nhiều cảm biến áp suất được tìm thấy trong các giá thử nghiệm ô tô, máy bay và các sản phẩm sản xuất khác. Bất cứ nơi nào bạn cần đo áp suất nước, áp suất nhiên liệu hoặc áp suất không khí trên ô tô, máy bay và các sản phẩm sản xuất khác, bạn sẽ tìm thấy các giá thử nghiệm.
Duy trì áp suất trong các dây chuyền thực phẩm và đồ uống bằng cảm biến áp suất
Việc giữ cho thiết bị chiết rót chai luôn có sản phẩm là mối quan tâm chính đối với các nhà máy và trang trại sản xuất vật liệu uống cho công chúng. Các ứng dụng sản xuất bia và sữa sử dụng các đầu dò áp suất vệ sinh đặc biệt để đo áp suất trong các đường ống đóng chai.
.webp)
Cảm biến áp suất cho hơi nước nhiệt độ cao
Cảm biến áp suất cho hơi nước nhiệt độ cao là thiết bị được sử dụng trong các thiết lập mà đầu dò áp suất bình thường không hoạt động do nhiệt độ khắc nghiệt. Đầu dò áp suất bình thường nhạy cảm với nhiệt độ sau một thời điểm nhất định do các bộ phận bên trong giãn nở do nhiệt độ tăng. Những thay đổi như vậy có thể gây ra lỗi ở đầu ra. Cảm biến áp suất bình thường thường được đánh giá ở nhiệt độ từ 51° đến 93° C.
Tuy nhiên, đầu dò áp suất nhiệt độ cao được thiết kế riêng để xử lý nhiệt độ cao của hơi nước. Chúng thường sử dụng lõi áp điện để đo áp suất, khiến chúng trở nên chống chịu được nhiệt độ cao. Có những cảm biến áp suất có thể đo áp suất ở nhiệt độ cao lên đến 300°C.
.webp)
Các loại cảm biến áp suất trên thị trường hiện nay

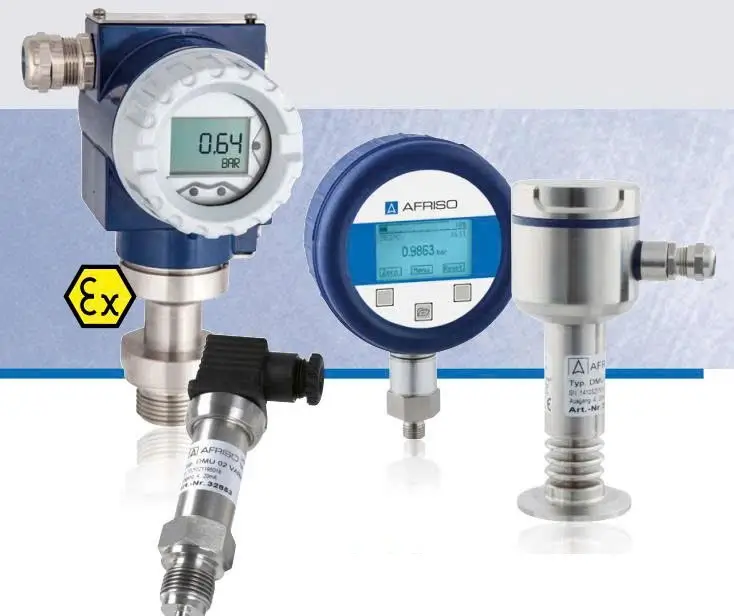

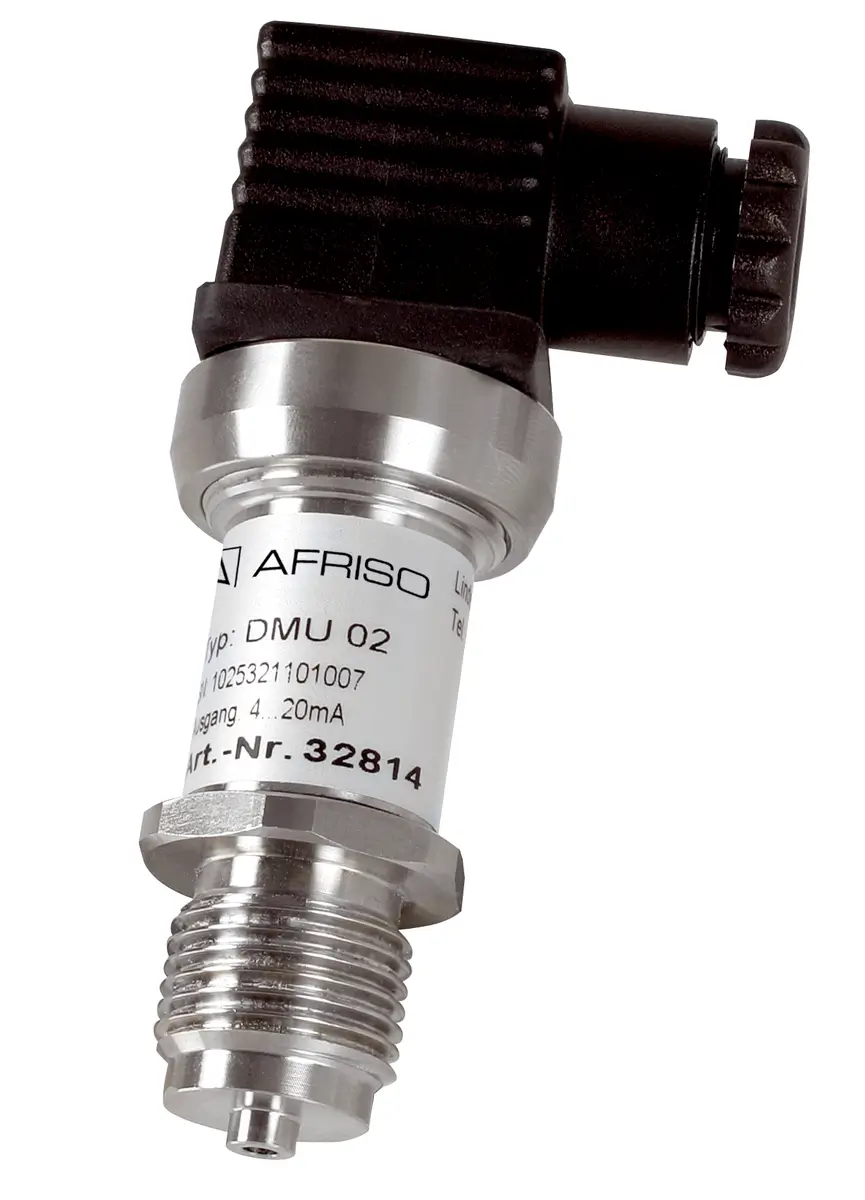

Cảm biến áp suất AFRISO, xuất xứ Đức
Phạm vi đo lường
Áp suất tương đối: -1/0 đến 0/400 bar
Áp suất tuyệt đối: 0/1 đến 0/400 bar. Đặc biệt có phiên bản đo lường lên đến 2,200 bar ( Hai nghìn hai trăm bar)
An toàn quá áp
Ít nhất 2 x FS, ngoại trừ:
■■ 250 bar: Quá tải 400 bar
■■ 400 bar: 650 bar
(áp suất nổ ít nhất 3 x FS,
ngoại trừ 400 bar: áp suất nổ = 1.000 bar)
Phạm vi nhiệt độ hoạt động
Môi trường: -25/+125 °C
Môi trường xung quanh: -25/+85 °C
Lưu trữ: -40/+85 °C
Dải lỗi nhiệt độ
Trong phạm vi bù trừ
-25/+85 °C ≤ ± 0,3 % FSO/10 K
Đặc điểm động
Thời gian phản hồi
2 dây ≤ 10 ms
3 dây ≤ 3 ms
Kết nối quy trình
G½B (EN 837-1/7.3) hoặc G½B DIN 3852 loại E
có màng chắn phẳng
(DMU 01 VM lên đến tối đa 0/25 bar,
yêu cầu về phạm vi áp suất tuyệt đối)
Vật liệu
Vỏ: Thép không gỉ 304
Kết nối áp suất: Thép không gỉ 304
Màng chắn: Gốm (Al 2 O 3 96%)
Phớt: FKM (Viton)
Điện áp cung cấp
2 dây DC 8–32 V
3 dây DC 14–30 V
Tín hiệu đầu ra
4–20 mA, 2 dây
0–10 V, 3 dây
Tải
2 dây: R max = [(U B – U Bmin ) / 0,02 A] Ω
3 dây: R min = 10 kΩ
Dòng điện đầu vào
4–20 mA < 25 mA
0–10 V < 7 mA
Bảo vệ điện
Chống đoản mạch và được bảo vệ chống lại
phân cực ngược
Kết nối điện/mức độ bảo vệ
Đầu nối và hộp nối theo ISO 4400
(DIN 43650-A, EN 175301-803), IP 65)
Tiêu chuẩn CE (EMC)
Chỉ thị EMC 2004/108/EC
.webp)
Cảm biến đo áp suất Danfoss
CẢM BIẾN ÁP SUẤT DANFOSS MBS3000 0-16bar 060G1133
Cảm biến áp suất MBS3000 0-16bar, 4-20mA, G1/4, 24VDC.
Code: 060G1133
Type: MBS 3000-2211-1AB04
Hãng sản xuất: Danfoss
Xuất xứ: China
Tính năng: Phù hợp cho mọi lĩnh vực công nghiệp và dân dụng trong môi chất lỏng, khí, sử dụng tốt nhất cho máy nén, bơm... chịu nhiệt từ -40 đến 85° C, tính hiệu điều khiển 4-20mA, 24VDC, tiêu chuẩn kết nối ren G1/4.
Type MBS 3000
Weight 0.168 Kg
Accuracy, max. +/- FS [%] 1,00 %
Accuracy, typical +/- FS [%] 0,5 %
Ambient temperature [°C] -40 - 85 °C
Ambient temperature range [°F] -40 - 185 °F
Compensated temp. range [°C] 0 - 80 °C
Compensated temp. range [°F] 32 - 176 °F
Electrical connection type Pg 9, EN 175301-803-A, Male and Female
Enclosure rating IP65
Manufacturer's name DANFOSS
Medium temperature range [°C] -40 - 85 °C
Medium temperature range [°F] -40 - 185 °F
Output signal type 4 - 20 mA
Overload pressure max. [bar] 96,0 bar
Overload pressure max. [psi] 1.392 psi
Packing format Multi pack
Pressure connection G 1/4
Pressure connection HEX [mm] 27,0
Pressure connection standard EN 837
Pressure connection type G - 1/4 Male
Pressure range [bar] 0,00 - 16,00 bar
Pressure unit reference Gauge (relative)
Pulse-snubber No
Response time max. [ms] 4 ms
Supply voltage [V] d.c. 10,00 - 30,00 V
.webp)

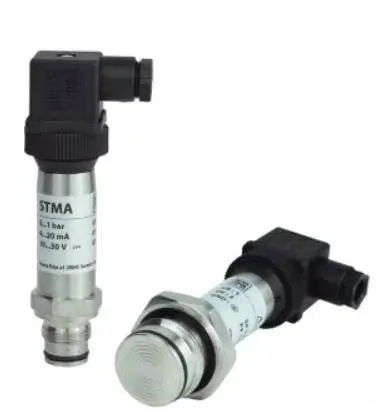

Cảm biến áp suất Nouva Fima, Ý
Thông số kỹ thuật Cảm biến áp suất Nuova Fima Model STMA
Dãi đo: 0 – 600 bar (-1 ~ 0bar/ -1 ~ 24bar Khi có yêu cầu)
Độ chính xác: 0,5%
Nhiệt độ hoạt động: -40 ~ 100ºC
Cấp bảo vệ: IP65
Vỏ: thép không gỉ
.webp)
Cảm biến đo áp suất Georgin, Pháp
Dải do: đa dạng từ 0…1bar đến 0…600 bar với khả năng chịu quá áp lên đến 200%
Nguồn cấp: 8….30 Vdc.
Tín hiệu output: 4-20mA,0-10V.
Thời gian đáp ứng: <4ms.
Báo lỗi ở 3,7mA hoặc 25mA.
Tiêu chuẩn bảo vệ: IP65.
Vật liệu chân kết nối: Inox 316L.
Vật liệu màng cảm biến: Inox 316L
Ren kết nối: G1/2”
Sai số: 0,5%.
.webp)
Cảm biến đo áp suất JSP – Cộng Hoà Séc
Model: D2415
Các dãy đo thường dùng: -1-0bar, 0-1.6bar, 0-6bar, 0-10bar, 0-25bar, 0-40bar, 0-60bar, 0-100bar, 0-160bar, 0-250bar, 0-400bar, 0-600bar,…
Tín hiệu ngõ ra (Output): analog 4-20ma
Sai số: chỉ 0.5%
Vật liệu cảm biến: INOX 316L
Kiểu kết nối ren: G1/4 và G1/2
Thời gian phản hồi tín hiệu: 10ms
Nhiệt độ làm việc: -20÷85°C
.webp)
Cảm biến áp suất Sensys – Hàn quốc
Dãy áp suất
0~35, 70, 100, 250, 400, 600kPa(Gauge)
0~1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60MPa(Sealed Gauge)
0~100, 250, 400kPa, 1MPa(Absolute)`
Cấp chính xác ±0.5%FS
Nhiệt độ -30 ~ 105℃
Nguồn cấp 12 ~ 36VDC
Out 4~20mA(2Wire)
Electrical Connection M12 Connector, Mini DIN Connector, Cable
Proof Pressure 150%FS (100MPa : 120%FS)
Burst Pressure 300%FS (60Mpa : 200%FS, 100MPa : 150%FS)
Media-Wetted Materials Stainless Steel 304/316L
Protection IP65 (Gauge Pressure Type : IP55)
.webp)
Cảm biến áp suất loại không hiển thị AUTONICS TPS20-G24P2-00
Nguồn cấp 15...35VDC
Dải áp suất 0...2Kgf/cm2
Ngõ ra điều khiển 4...20mA
Thích hợp với loại lưu chất
Khí ga, Chất lỏng, Dầu
Độ chính xác ±0.3% FS
Chịu được áp lực
300% of max. span
Đơn vị áp suất có thể chuyển đổi
kgf/cm2
Hình dạng cảm biến
L - Shape
Kiểu ren 1/2" G (PF-Female)
Vật liệu cổng kết nối
Stainless Steel (SUS316)
Vật liệu vỏ
Stainless Steel (SUS316)
Phương pháp đấu nối dây
Bắt vít
Nhiệt độ môi trường
-10...70°C
Độ ẩm môi trường( không ngưng tụ)
5...95%
Khối lượng tương đối
320g
Chiều rộng tổng thể
102mm
Chiều cao tổng thể
46.5mm
.webp)
Cảm biến áp suất MASS - INDIA
Thông số kỹ thuật của cảm biến áp suất PT11:
- Model: PT11
- Nguyên lý hoạt động áp điện trở
- Piezoresistive Pressure Sensors
- Dải đo (có thể tùy chọn theo dải đo)
- Ngõ ra 4-20mA hoặc 0-10V
- Vật liệu thép không rỉ SS316L cao cấp
- Kết nối ren G1/4" hoặc G1/2"
- Độ chính xác 0.5% FS hoặc 0.25% FS
- Thiết kế kết nối dạng DIN hoặc M12
.webp)
Các loại cảm biến áp suất mà Công ty Phát Đạt cung cấp, lắp đặt
Cảm biến áp suất DMU 01, loại nhỏ gọn, nhà sản xuất AFRISO, ĐỨC
Lợi ích
Công nghệ gốm
Không lão hóa cơ học của cell đo
Không có chất lỏng truyền động
Biến thể áp suất tương đối và tuyệt đối
Lỗi nhiệt độ thấp
Độ chính xác của phép đo
Độ lệch đường cong đặc tính theo IEC 60770 – điều chỉnh điểm giới hạn (không tuyến tính, độ trễ, khả năng tái tạo)
-1/0 bar < ± 1 % FSO
< ± 0,5 % FSO
Phạm vi đo -1 đến 0 hoặc 0 đến 400 bar
An toàn quá áp
< 250 bar:
Ít nhất 2 x FS
250 bar: 400 bar
400 bar: 650 bar
Áp suất nổ
< 400 bar:
Ít nhất 3 x FS
400 bar: 1000 bar
Phạm vi nhiệt độ
Lưu chất:
-25/+125 °C
Môi trường:
-25/+85 °C
Lưu trữ:
-40/+85 °C
Lỗi nhiệt độ dải
≤ ± 0,3 % FSO/10 K trong phạm vi bù trừ -25/+85 °C
Thời gian phản hồi:
≤ 10 ms
Kết nối
G½B EN 837-1/7.3
G½B DIN 3852 Form E với màng ngăn mở rộng
vật liệu
Vỏ:
Thép không gỉ 304
Kết nối áp suất:
Thép không gỉ 304
Màng:
Gốm (AlO 2 396 %)
Phớt:
FKM (Viton)
Điện áp cung cấp
DC 8 – 32 V
Tín hiệu đầu ra
2 dây, 4–20 mA
Tiêu thụ điện năng
< 25 mA
Biện pháp bảo vệ điện
Bảo vệ chống đoản mạch và phân cực ngược
Kết nối điện
Ổ cắm phích cắm và cáp theo theo ISO 4400 (DIN 43650-A, EN 175301-803)
Cấp bảo vệ
IP 65 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị áp suất 2014/68/EU
.webp)
Cảm biến áp suất DMU 02, loại nhỏ gọn, nhà sản xuất AFRISO, ĐỨC
Lợi ích
Cực kỳ chắc chắn chống lại va đập, xung và rung
Chống quá tải cao
Khả năng chịu áp suất động tốt nhất khi tải trọng thay đổi cao
Không bịt kín ở vùng bị ướt bằng cách hàn
Không có chất lỏng truyền động
Độ chính xác của phép đo
Độ lệch đặc trưng theo IEC 60770 – điều chỉnh điểm giới hạn (không tuyến tính, độ trễ, khả năng tái tạo)
< ± 0,5 % FSO
Phạm vi đo -1 đến 0 bar hoặc -1 đến 24 bar. 0 đến 1000 bar
Nhiệt độ phạm vi
Lưu chất:
-40/+125 °C
Môi trường:
-40/+105 °C
Lưu trữ:
-40/+125 °C
Dải lỗi nhiệt độ
≤ ± 0,15 % FSO/10 K trong phạm vi bù -25/+85 °C
Hành vi động
Thời gian phản hồi:
< 1 ms
Kết nối
G½B EN 837-1/7.3
vật liệu
Vỏ:
Thép không gỉ 304
Kết nối áp suất:
Thép không gỉ 304
Ô đo điện:
thép không gỉ 630/304
Điện áp cung cấp
DC 10 – 32 V
Tín hiệu đầu ra
2 dây, 4–20 mA
Tiêu thụ điện
< 25 mA
Bảo vệ điện biện pháp
Bảo vệ chống đoản mạch và phân cực ngược
Kết nối điện
Ổ cắm phích cắm và cáp theo tiêu chuẩn ISO 4400 (DIN 43650-A)
Cấp bảo vệ
IP 65 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị áp suất 2014/68/EU
.webp)
Cảm biến áp suất DMU 02, loại nhỏ gọn, nhà sản xuất AFRISO, ĐỨC
Bộ truyền áp suất DMU 02 Vario
Lợi ích
Công nghệ kết nối đa dạng
Cực kỳ mạnh mẽ chống lại va đập, xung và rung
Khả năng chịu áp suất động tốt nhất khi thay đổi tải trọng cao
Ô đo hàn không cần phớt
Không có môi trường truyền dẫn
Giảm 1:4
Hiệu chỉnh điểm không thông qua nam châm
Độ chính xác của phép đo
Độ lệch đặc trưng theo IEC 60770 – điều chỉnh điểm giới hạn (không tuyến tính, trễ, khả năng tái tạo)
< ± 0,3 % FSO
Phạm vi đo -1 đến 0 bar, -1 đến + 24 bar, 0 đén 1000 bar
Phạm vi nhiệt độ
Luu chất:
-40/+125 °C
Môi trường:
-40/+105 °C
Lưu trữ:
-40/+125 °C
Dải lỗi nhiệt độ
≤ ± 0,15 % FSO/10 K trong phạm vi bù trừ -10/+80 °C
Hành vi động
Thời gian phản hồi:
< 4 ms
Kết nối có 4 loại :
G½B EN 837-1/7.3
Clamp 1’’, 1 ½’’
Mặt bích DN25 PN40
Grooved union nut DIN 11851
Vật liệu
Vỏ:
Thép không gỉ 304
Kết nối áp suất:
Thép không gỉ 630/316 Ti/316 L
Ô đo điện:
thép không gỉ 630/304
Điện áp cung cấp
DC 10 – 32 V
Tín hiệu đầu ra
2 dây, 4–20 mA
Công suất tiêu thụ
< 25 mA
Biện pháp bảo vệ điện
Bảo vệ chống đoản mạch và phân cực ngược
Kết nối điện
Ổ cắm phích cắm và cáp theo tiêu chuẩn ISO 4400 (DIN 43650-A)
Cấp bảo vệ
IP 65 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị áp suất 2014/68/EU
.webp)
.webp)
.webp)
.webp)
.webp)
Cảm biến áp suất DMU 03 phiên bản công nghiệp, loại nhỏ gọn, nhà sản xuất AFRISO, ĐỨC
Lợi ích
Dành cho dải áp suất thấp
Các biến thể áp suất tương đối và tuyệt đối
Độ ổn định lâu dài rất tốt
Phiên bản Ex (tùy chọn)
Tùy chọn SIL 2
Độ chính xác của phép đo
Độ lệch đường cong đặc tính theo IEC 60770 – điều chỉnh điểm giới hạn (không tuyến tính, trễ, khả năng tái tạo)
< ± 0,35 % FSO
0/100 – 0/400 mbar < ± 0,5 % FSO
0/1.000 – 0/2.200 bar < ± 0,5 % FSO
Phạm vi đo 0 đến 100 mbar, 0 đến 2,200 bar
Phạm vi nhiệt độ
Lưu chất:
-40/+125 °C
Môi trường:
-40/+85 °C
Lưu trữ:
-40/+100 °C
Dải lỗi nhiệt độ
P < 0,4< 0,4 bar:
≤ ± 1 % FSO trong phạm vi bù 0/70 °C
P > 60> 60 bar:
≤ ± 0,75 % FSO trong phạm vi bù 0/70 °C
P ≤ 60≤ 60 bar:
≤ ± 0,75 % FSO trong phạm vi bù -20/+85 °C
Thời gian phản hồi:
≤ 10 ms
Kết nối
G½B EN 837-1/7.3
G½B DIN 3852 form E
M20 x 1.5 bên trong
vật liệu
Vỏ:
Thép không gỉ 316 L
Kết nối áp suất
DMU 03:
Thép không gỉ 316 L
DMU 03 VM:
Thép không gỉ 316 L
DMU 03 HD:
thép không gỉ 630
màng
DMU 03:
Thép không gỉ 316 L
DMU 03 VM:
Thép không gỉ 316 L
DMU 03 HD:
thép không gỉ 630
Phớt:
FKM (Viton)
Dầu truyền áp suất
Dầu silicon
Điện áp cung cấp
DMU 03:
DC 8 – 32 V
DMU 03 VM:
DC 8 – 32 V
DMU 03 HD:
DC 12 – 36 V
Đầu ra tín hiệu
2 dây, 4–20 mA
Công suất tiêu thụ
< 25 mA
Biện pháp bảo vệ điện
Bảo vệ chống đoản mạch và phân cực ngược
Kết nối điện
Ổ cắm phích cắm và cáp theo tiêu chuẩn ISO 4400 (DIN 43650-A)
Cấp bảo vệ
IP 65 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị chịu áp suất 2014/68/EU
.webp)

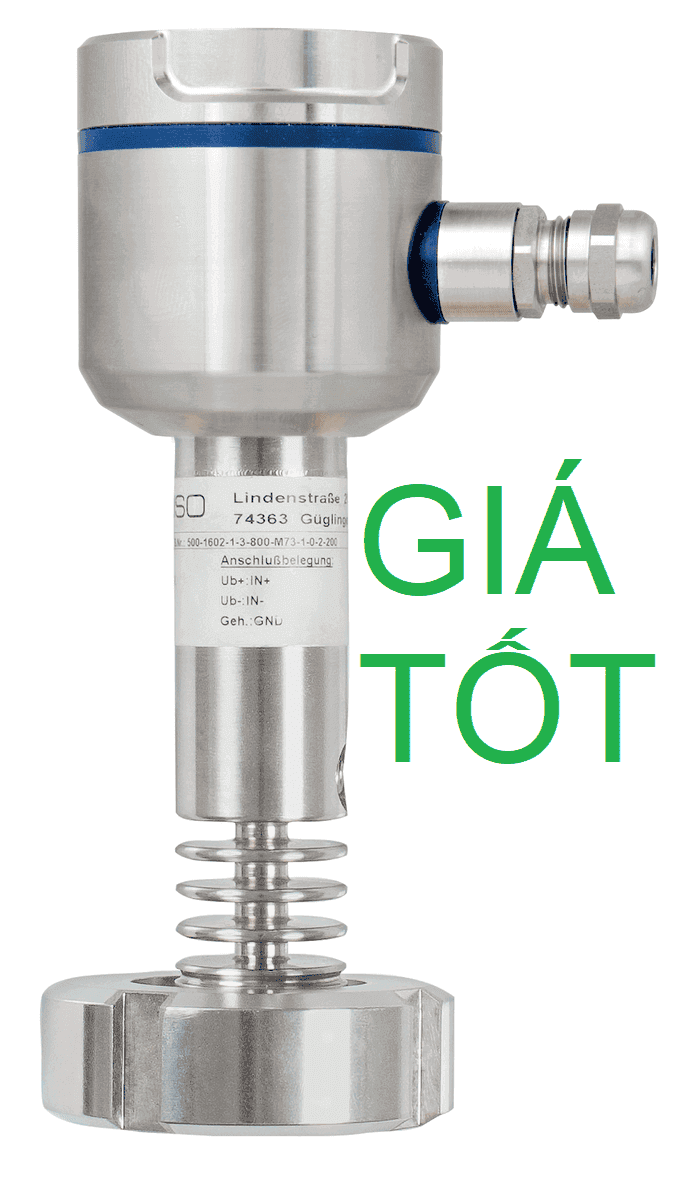

Cảm biến áp suất DMU 04 phiên bản công nghiệp, loại nhỏ gọn, nhà sản xuất AFRISO, ĐỨC
Lợi ích
DMU 04 CP/MR cho các quy trình vệ sinh
Lỗi nhiệt độ thấp
Tùy chọn: Ví dụ, vỏ ngoài hiện trường hoặc phiên bản nhiệt độ cao (lên đến 300 °C) và SIL 2
Ứng dụng
Dành cho các ứng dụng yêu cầu kết nối quy trình vệ sinh hoặc vật liệu và quy trình vệ sinh, đặc biệt là đối với công nghệ thực phẩm, dược phẩm và công nghệ sinh học.
Độ chính xác của phép đo
Độ lệch đường cong đặc trưng theo IEC 60770 – điều chỉnh điểm giới hạn (phi tuyến tính, độ trễ, khả năng tái tạo)
< ± 0,35 % FSO
> 0/40 bar < ± 0,5 % FSO
≤ 0/400 mbar < ± 0,5 % FSO
Phạm vi đo -1 đến 0 bar, 0 đến 400 mbar, 0 đến 400 bar
Phạm vi nhiệt độ
Lưu chất:
-10/+125 °C
ngắn hạn (60 phút) lên đến 150 °C
Môi trường:
-40/+85 °C
Lưu trữ:
-40/+100 °C
Dải lỗi nhiệt độ
< 400 mbar:
≤ ± 1,5 % FSO/10 K trong phạm vi bù 0/50 °C
≥ 400 mbar:
≤ ± 0,75 % FSO/10 K trong phạm vi bù -20/+85 °C
Thời gian phản hồi:
≤ 10 ms
Kết nối :
G½B DIN 3852 Form E với màng chắn phẳng
G1B DIN 3852 Form E với màng chắn phẳng
Clamp kẹp 1" ISO 2852
Ống sữa côn sữa DN 25 DIN 11851, Dairy pipe cone DN 25 DIN 11851, Conical dairy fitting DN 40 DIN 11851
Vật liệu
Vỏ:
Thép không gỉ 316 L
Kết nối áp suất:
Thép không gỉ 316 L
Màng:
Thép không gỉ 316 L
Chất lỏng truyền áp suất
Dầu thực phẩm, tuân thủ FDA
Điện áp cung cấp
DC 8 – 32 V
Tín hiệu đầu ra
2 dây, 4–20 mA
Công suất tiêu thụ
< 25 mA
Biện pháp bảo vệ điện
Bảo vệ chống đoản mạch và phân cực ngược
Kết nối điện
Ổ cắm phích cắm và cáp theo tiêu chuẩn ISO 4400 (DIN 43650-A)
Cấp bảo vệ
IP 65 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị áp suất 2014/68/EU
.webp)
Cảm biến áp suất DMU 05 phiên bản chính xác cao, loại nhỏ gọn, nhà sản xuất AFRISO, ĐỨC
Lợi ích
Thiết kế chính xác với các đặc tính đo lường tuyệt vời
Dành cho các ứng dụng có yêu cầu cao về độ chính xác đo lường và độ ổn định lâu dài
Tùy chọn: Phiên bản ATEX hoặc giao diện RS 232
Độ chính xác đo lường
Độ lệch đặc trưng theo IEC 60770 – điều chỉnh điểm giới hạn (không tuyến tính, độ trễ, khả năng tái tạo)
< ± 0,1 % FSO
Phạm vi đo lường 0 đến 400 mbar, 0 đến 600 bar
Phạm vi nhiệt độ
Luu chất:
25/125 °C
Môi trường:
-25/+85 °C
Lưu trữ:
-40/+100 °C
Dải lỗi nhiệt độ
≤ ± 0,02 % FSO/10 K trong phạm vi bù trừ -20/+80 °C
Thời gian phản hồi:
< 5 ms
Kết nối
G½B EN 837-1/7.3
G½B DIN 3852 Form E với màng ngăn mở rộng
Vật liệu
Vỏ:
Thép không gỉ 316 L
Kết nối áp suất:
Thép không gỉ 316 L
Màng:
Thép không gỉ 316 L
Phớt:
FKM (Viton)
Chất lỏng truyền áp suất
Dầu silicon
Điện áp cung cấp
DC 12 – 36 V
Tín hiệu đầu ra
2 dây, 0/4–20 mA
Tiêu thụ điện năng
< 25 mA
Biện pháp bảo vệ điện
Ngắn mạch và phân cực ngược được bảo vệ
Kết nối điện
Ổ cắm phích cắm và cáp theo tiêu chuẩn ISO 4400 (DIN 43650-A)
Lớp bảo vệ
IP 65 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị áp suất 2014/68/EU
.webp)
Cảm biến áp suất HydroFox ® DMU 07 để đo mức, nhà sản xuất AFRISO, ĐỨC
Còn gọi là cảm biến mực nước, cảm biến đo mức nước,đo mức nước bằng cảm biến áp suất,cảm biến đo mức chất lỏng
Cảm biến mực nước,cảm biến đo mức nước có Lợi ích :
Màng xả phía trước
Không có chất lỏng truyền
Cảm biến gốm không nhạy cảm với cơ học
Lỗi nhiệt độ thấp
An toàn quá áp cao

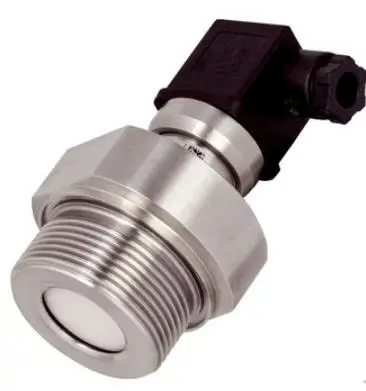

Cảm biến mực nước,cảm biến đo mức nước có Ứng dụng :
Dùng để đo mức chất lỏng liên tục bằng điện tử hoặc đo áp suất chất lỏng và khí trong nhà máy công nghiệp.
Độ chính xác khi đo của Cảm biến mực nước,cảm biến đo mức nước
Độ lệch so với đường cong đặc tính theo IEC 60770 – hiệu chuẩn điểm giới hạn (không tuyến tính, trễ, khả năng lặp lại)
< ± 0,35 % FSO
Cảm biến mực nước,cảm biến đo mức nước có Phạm vi đo 0 đến 40 mbar, 0 đến 20 bar
Cảm biến mực nước,cảm biến đo mức nước có Phạm vi nhiệt độ hoạt động
Luu chất:
-40/+125 °C
Môi trường xung quanh:
-40/+85 °C
Lưu trữ:
-40/+100 °C
Dải lỗi nhiệt độ
≤ 0,1 % FSO/10 K Trong phạm vi bù -20/+80 °C
Thời gian phản hồi:
≤ 200 ms
Cảm biến mực nước,cảm biến đo mức nước có Kết nối
G1½B với màng chắn phẳng
Vật liệu
Vỏ:
Thép không gỉ 316 L
Kết nối áp suất:
Thép không gỉ 316 L
Màng chắn:
Gốm (Al2O3 96%)
Phớt:
FKM (Viton)
Cảm biến mực nước,cảm biến đo mức nước có Điện áp cung cấp
DC 9 – 32 V
Cảm biến mực nước,cảm biến đo mức nước có Tín hiệu đầu ra
2 dây, 4–20 mA
Dòng điện đầu vào
< 21 mA
Bảo vệ điện
Chống đoản mạch và chống phân cực ngược
Cảm biến mực nước,cảm biến đo mức nước có Kết nối điện
Đầu nối và hộp nối theo tiêu chuẩn ISO 4400 (DIN 43650-A)
Cấp độ bảo vệ của cảm biến đo mức,cảm biến đo mức nước
IP 65 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị áp suất 2014/68/EU
.webp)
Cảm biến áp suất HydroFox ® DMU 08 để đo mức, nhà sản xuất AFRISO, ĐỨC
Còn gọi là cảm biến đo mức dầu,cảm biến đo mức nước.
Cảm biến đo mức dầu,cảm biến đo mức nước có Lợi ích :
Thiết kế thép không gỉ nhỏ gọn và chắc chắn
Có thể điều chỉnh đặc biệt trong tất cả các đơn vị áp suất thông thường
Phiên bản tùy chọn với cáp PUR hoặc FEP
Độ chính xác đo lường cao với tỷ lệ giá/hiệu suất tuyệt vời
Chịu được áp suất nước lên đến cột nước 10 m - lý tưởng để sử dụng ở những khu vực dễ bị lũ lụt
Phiên bản Ex tùy chọn
Cảm biến đo mức dầu,cảm biến đo mức nước có Ứng dụng :
Dùng để đo mức liên tục, điện tử, ví dụ như trong giếng, lỗ khoan, khối nước, thùng chứa hoặc nhà máy xử lý nước thải. Thích hợp cho nước ngầm, nước thải (có cáp FEP tùy chọn), nhiên liệu diesel và dầu sưởi, cũng như để sử dụng ở những khu vực dễ bị lũ lụt.
Cảm biến đo mức dầu,cảm biến đo mức nước có Độ chính xác đo lường :
Độ lệch đường cong đặc trưng theo IEC 60770 – điều chỉnh điểm giới hạn (phi tuyến tính, trễ, khả năng tái tạo)
≤ 0/400 mbar < ± 0,5 % FSO
Cảm biến đo mức dầu,cảm biến đo mức nước có Phạm vi đo lường 0 đến 100 mbar, 0 đến 25 bar
Cảm biến đo mức dầu,cảm biến đo mức nước có Phạm vi nhiệt độ :
Luu chất:
-10/+70 °C
Môi trường:
-10/+70 °C
Lưu trữ:
-25/+70 °C
Dải lỗi nhiệt độ
≤ 400 mbar:
≤ ± 1 % FSO/10 K trong phạm vi bù trừ 0/70 °C
Thời gian phản hồi:
≤ 10 ms
Đầu dò của Cảm biến đo mức dầu,cảm biến đo mức nước
L x ⌀:
117 x 24 mm
Cảm biến đo mức dầu,cảm biến đo mức nước có Trọng lượng:
620 g
Vật liệu
Vỏ:
Thép không gỉ 316 L
Màng:
Thép không gỉ 316 L
Phớt:
FKM (Viton)
Cáp:
PURE
Chất lỏng truyền áp suất
Dầu silicon
Điện áp cung cấp
DC 12 – 36 V
Cảm biến đo mức dầu,cảm biến đo mức nước có Tín hiệu đầu ra là 4–20 mA, 2 dây
Công suất tiêu thụ
< 25 mA
Biện pháp bảo vệ điện
Bảo vệ chống đoản mạch và phân cực ngược
Cảm biến đo mức dầu,cảm biến đo mức nước có Kết nối điện
Cáp PUR có ống dẫn khí tích hợp để tham chiếu đến áp suất không khí xung quanh
Chiều dài cáp:
5 m
Cảm biến đo mức dầu,cảm biến đo mức nước có Cấp bảo vệ
IP 68 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị áp suất 2014/68/EU
.webp)
Cảm biến áp suất HydroFox ® DMU 09 - phiên bản để đo mức hoá chất, nhà sản xuất AFRISO, ĐỨC
Còn gọi là cảm biến đo mức hóa chất axit
Cảm biến đo mức hóa chất axit có Lợi ích :
Thiết kế bằng nhựa chống hóa chất
Màng tách gốm chắc chắn không có chất lỏng truyền
Cáp FEP có độ bền cao
Có thể điều chỉnh đặc biệt trong tất cả các đơn vị áp suất thông thường
Cảm biến đo mức hóa chất axit có Ứng dụng :
Dùng để đo mức liên tục, điện tử của các chất lỏng cực kỳ ăn mòn, chẳng hạn như hóa chất axit hoặc nước thải bãi chôn lấp.
Độ chính xác đo lường cảm biến đo mức hóa chất axit
Độ lệch đặc trưng theo IEC 60770 – điều chỉnh điểm giới hạn (phi tuyến tính, trễ, khả năng tái tạo)
< ± 0,35% FSO
Cảm biến đo mức hóa chất axit có Phạm vi đo lường 0 đến 40 mbar, 0 đến 10 bar
Cảm biến đo mức hóa chất axit có Phạm vi nhiệt độ
Luu chất:
-25/+70 °C
Môi trường:
-25/+70 °C
Lưu trữ:
-25/+70 °C
Thời gian phản hồi:
< 200 ms
Đầu dò cảm biến đo mức hóa chất axit
D x ⌀:
126 x 45 mm
Cảm biến đo mức hóa chất axit có Vật liệu :
Cảm biến đo mức hóa chất axit có Vỏ bằng nhựa PP
Màng:
Gốm siêu tinh khiết (Al 20 399,9%)
Phớt cảm biến đo mức hóa chất axit
FKM (Viton)
Cáp:
FEP
Cảm biến đo mức hóa chất axit có Điện áp cung cấp
DC 9 – 32 V
Cảm biến đo mức hóa chất axit có Tín hiệu đầu ra 4–20 mA, 2 dây
Công suất tiêu thụ
< 21 mA
Biện pháp bảo vệ điện
Bảo vệ chống đoản mạch và phân cực ngược
Cảm biến đo mức hóa chất axit có Kết nối điện
Cáp FEP có ống khí tích hợp để tham chiếu đến áp suất không khí xung quanh
Chiều dài cáp:
5 m
Cảm biến đo mức hóa chất axit có Cấp bảo vệ
IP 68 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị áp suất 2014/68/EU
.webp)

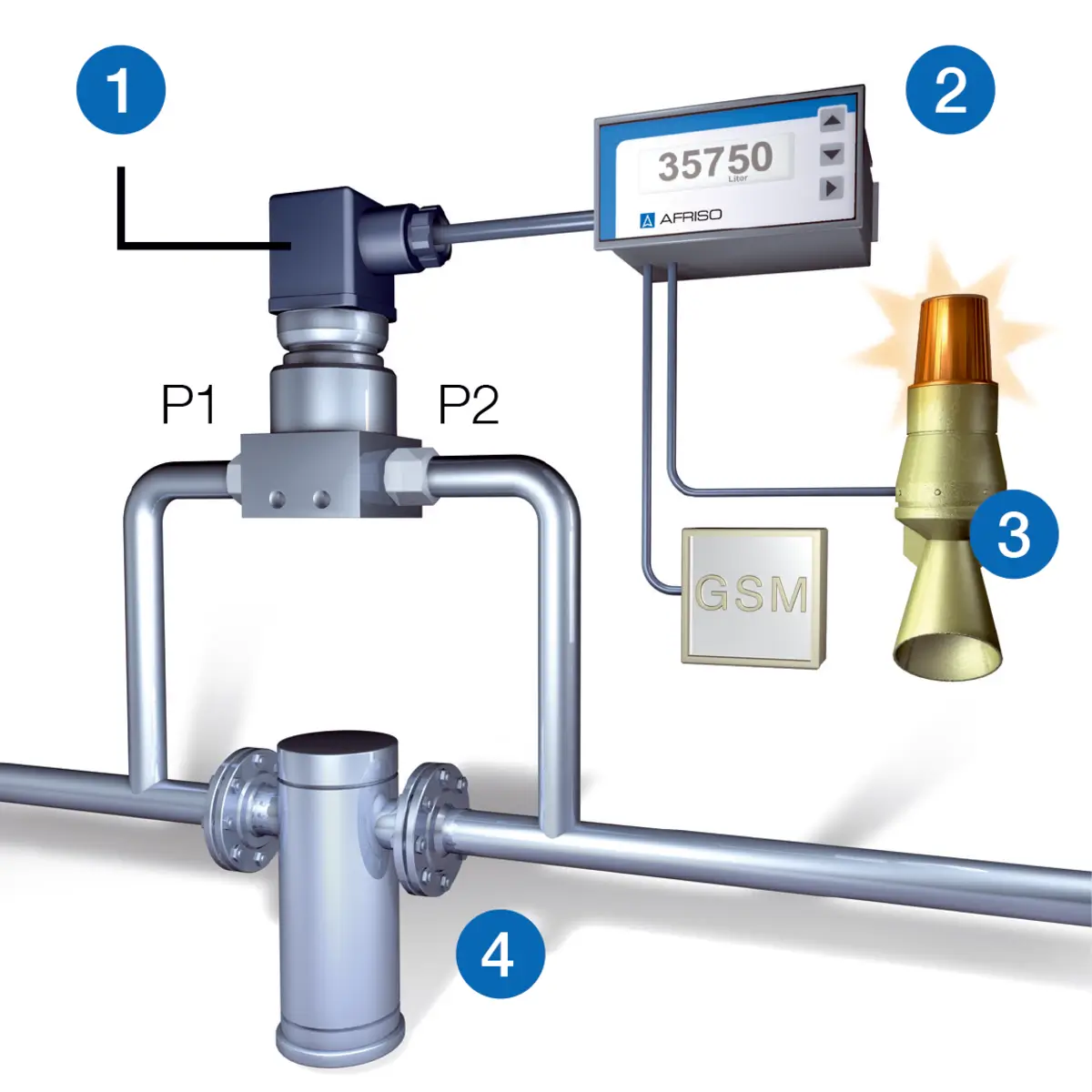

Cảm biến áp suất DeltaFox DMU 10 D - phiên bản để đo chênh áp, nhà sản xuất AFRISO, ĐỨC
Còn gọi là cảm biến chênh áp
Cảm biến chênh áp có Lợi ích
Thiết kế nhỏ gọn
Vỏ nhôm chắc chắn
Độ ổn định lâu dài cao
An toàn quá áp cao
Tuổi thọ dài
Cảm biến chênh áp có ứng dụng
Dùng để đo chênh lệch áp suất điện tử ở áp suất chênh lệch rất thấp. Dùng cho môi trường khí, không gây ăn mòn. Đặc biệt thích hợp để theo dõi bộ lọc và quạt trong hệ thống thông gió và điều hòa không khí.
Cảm biến chênh áp có Độ chính xác đo lường
Độ lệch đặc trưng theo IEC 60770 – điều chỉnh điểm giới hạn (phi tuyến tính, độ trễ, khả năng tái tạo)
< 0/40 mbar:
≤ ± 2% FSO
≤ 0/160 mbar:
≤ ± 1% FSO
> 0/160 mbar:
≤ ± 0,35% FSO
Cảm biến chênh áp có Phạm vi đo lường
.webp)
Cảm biến chênh áp có Phạm vi nhiệt độ
Lưu chất:
-25/+125 °C
Môi trường:
-25/+85 °C
Lưu trữ:
-40/+100 °C
Dải lỗi nhiệt độ
≤ 0/10 mbar:
≤ ± 2% FSO trong phạm vi bù 0/60 °C
≤ 0/25 mbar:
≤ ± 1,5% FSO trong phạm vi bù 0/60 °C
≤ 0/250 mbar:
≤ ± 1% FSO trong phạm vi bù 0/60 °C
> 0/250 mbar:
≤ ± 0,5% FSO trong phạm vi bù 0/60 °C
Thời gian phản hồi:
< 5 ms
Cảm biến chênh áp có kết nối
2 x ren trong G⅛B
Cảm biến chênh áp có Vật liệu :
Vỏ:
Nhôm, anot hóa bạc
Áp suất kết nối:
nhôm
Phớt:
Dán PUR
Cảm biến chênh áp có Điện áp cung cấp
DC 8 – 32 V
Cảm biến chênh áp có Tín hiệu đầu ra
2 dây, 4–20 mA
Công suất tiêu thụ
< 25 mA
Biện pháp bảo vệ điện
Bảo vệ chống đoản mạch và phân cực ngược
Cảm biến chênh áp có Kết nối điện
Ổ cắm phích cắm và cáp theo tiêu chuẩn ISO 4400 (DIN 43650-A)
Cấp bảo vệ
IP 65 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
.webp)
.webp)
.webp)

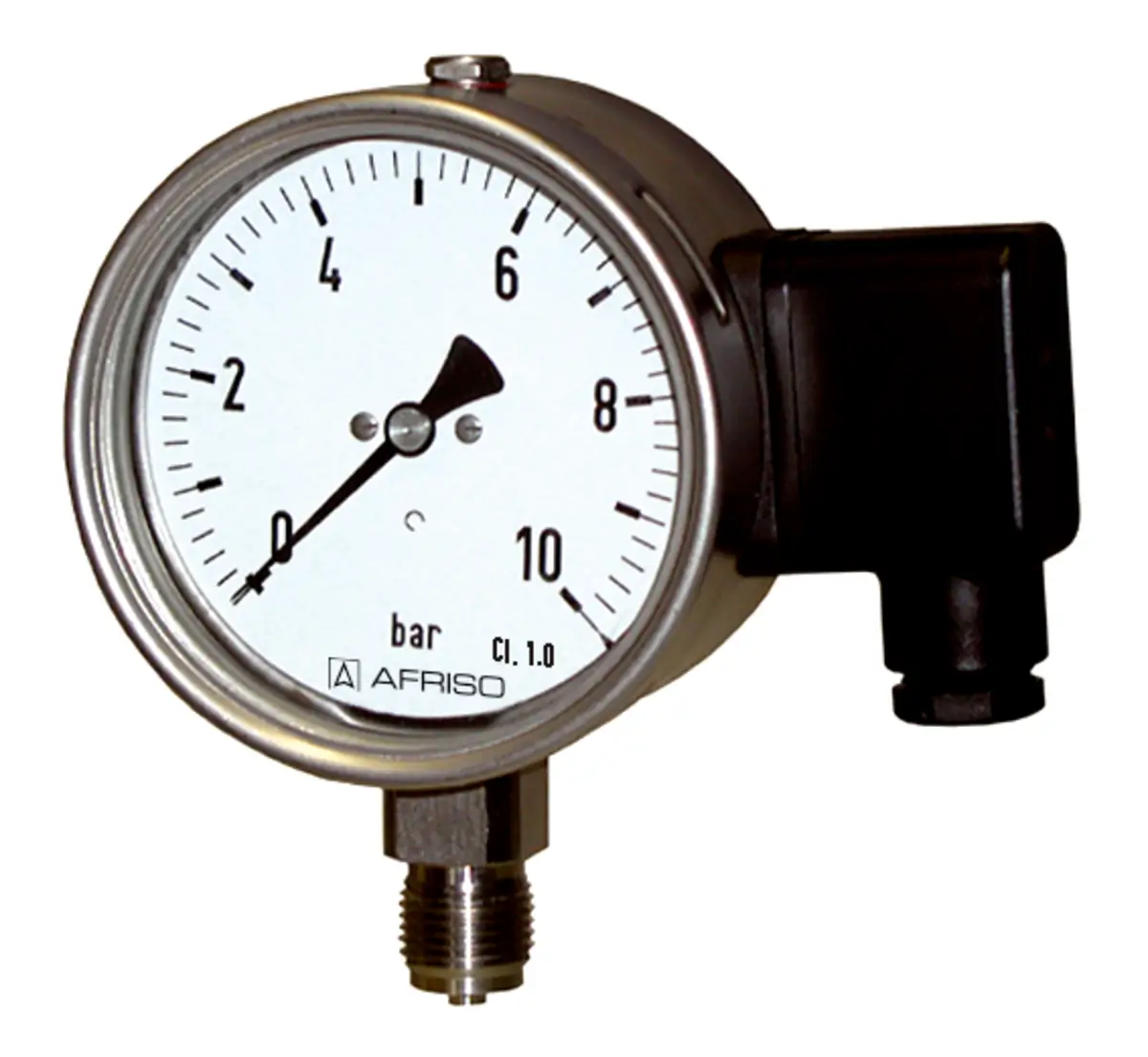

Cảm biến áp suất DMU 13 Vario có màn hình số cơ hiển thị tích hợp, nhà sản xuất AFRISO, ĐỨC
Cảm biến áp suất hiển thị số cơ có Lợi ích
Vỏ thép không gỉ chắc chắn
Đo lường cực kỳ chính xác nhờ bộ chuyển đổi đo lường tích hợp
Màn hình hiển thị cục bộ cơ học, không phụ thuộc vào nguồn điện
Hiệu chỉnh điểm không thông qua nam châm
Cảm biến áp suất hiển thị số cơ có Ứng dụng
Dùng để đo áp suất với màn hình hiển thị cục bộ không phụ thuộc vào nguồn điện kết hợp với tín hiệu đầu ra điện.
Cảm biến áp suất hiển thị số cơ có Kích thước danh nghĩa
100
Cảm biến áp suất hiển thị số cơ có Cấp độ chính xác (EN 837-1/6)
1.0
Cảm biến áp suất hiển thị số cơ có Độ chính xác đo lường:
Độ lệch đặc trưng theo IEC 60770 – điều chỉnh điểm giới hạn (phi tuyến tính, trễ, khả năng tái tạo)
≤ ± 0,3 % FSO
Cảm biến áp suất hiển thị số cơ có Phạm vi đo lường -1 đến + 3 bar, 0 đến 400 bar
Cảm biến áp suất hiển thị số cơ có Phạm vi nhiệt độ
Lưu chất:
-10/+85 °C
Môi trường:
-10/+60 °C
Lưu trữ:
-10/+70 °C
Dải lỗi nhiệt độ
≤ 0,15 % FSO/10 K trong phạm vi bù trừ -10/+80 °C
Vỏ
Với vách ngăn chống vỡ và tường sau chống nổ
Mặt kính xem
Kính nhiều lớp an toàn
Cảm biến áp suất hiển thị số cơ có Kết nối :
G½B EN 837-1/7.3, giữa tâm
Mặt bích ( tùy chọn thêm)
Cảm biến áp suất hiển thị số cơ có Vật liệu :
Vỏ:
Thép không gỉ 304
Kết nối áp suất:
Thép không gỉ 316 Ti/316 L
Màng:
thép không gỉ 630/304
Các bộ phận tiếp xúc với nước
Thép không gỉ 316 Ti/316 L, thép không gỉ 630/304
Cảm biến áp suất hiển thị số cơ có Điện áp cung cấp
DC 10 – 32 V
Cảm biến áp suất hiển thị số cơ có Tín hiệu đầu ra
2 dây, 4–20 mA
Công suất tiêu thụ
< 25 mA
Cảm biến áp suất hiển thị số cơ có Kết nối điện
ổ cắm cáp
Cảm biến áp suất hiển thị số cơ có Cấp bảo vệ
IP 54 (EN 60529)
.webp)
Cảm biến áp suất điện tử DMU 14 DG/FG Ex thông minh, nhà sản xuất AFRISO, ĐỨC
Lợi ích
Cảm biến áp suất điện tử DMU 14 FG Ex được chấp thuận Ex cho Vùng 0
Lý tưởng cho ngành công nghiệp
Độ chính xác cao ± 0,1%
Tùy chọn đúc khuôn (DG) hoặc vỏ ngoài tại hiện trường (FG)
Turn Down 1:10
Màn hình để hiển thị tại chỗ
Cảm biến áp suất điện tử có Ứng dụng
Cảm biến áp suất điện tử DMU 14 DG EX thông minh trong vỏ nhôm đúc khuôn lý tưởng cho các nhiệm vụ đo lường đặc biệt gặp phải trong ngành công nghiệp nhờ độ chính xác cao và khả năng chọn phạm vi đo riêng lẻ thông qua chức năng turn down. Cảm biến áp suất điện tử DMU 14 FG EX, có sẵn trong vỏ ngoài bằng thép không gỉ, cũng giúp thiết bị lý tưởng để sử dụng trong ngành dược phẩm và thực phẩm. Các thiết bị được trang bị giao tiếp HART theo tiêu chuẩn.
Cảm biến áp suất điện tử có Độ chính xác đo lường
Độ lệch đặc trưng theo IEC 60770 – điều chỉnh điểm giới hạn (phi tuyến tính, trễ, khả năng tái tạo)
≤ ± 0,1% FSO
≤ ± 0,2% FSO khi giảm > 1:5
Độ ổn định dài hạn
≤ ± 0,1% FSO/năm ở điều kiện tham chiếu
Cảm biến áp suất điện tử có Màn hình :
Màn hình LC,
Màn hình chính 7 đoạn 5 chữ số,
chiều cao chữ số 8 mm,
phạm vi hiển thị ± 9.999,
Màn hình bổ sung 14 đoạn 8 chữ số,
chiều cao chữ số 5 mm,
Biểu đồ thanh 52 đoạn,
độ chính xác 0,1% ± 1 chữ số
Cảm biến áp suất điện tử có Phạm vi đo lường -1 đến + 1 bar, -1 đến + 2 bar, -1 đến + 4 bar, -1 đến + 10 bar, 0 đến 600 bar
Cảm biến áp suất điện tử có Phạm vi nhiệt độ
Lưu chất:
-40/+125 °C
ngắn hạn (60 phút) lên đến 150 °C
Môi trường:
-20/+70 °C
-20/+60 °C trong vùng Ex 0 ở p atm0,8 đến 1,1 bar
Lưu trữ:
-30/+80 °C
Dải lỗi nhiệt độ
≤ ± 0,2 % FSO x Turn-Down trong phạm vi bù -20/+85 °C
Cảm biến áp suất điện tử có Thời gian phản hồi:
100 ms (không tính đến giảm chấn điện tử)
Cảm biến áp suất điện tử có Kết nối
G½B (EN 837-1/7.3)
Cảm biến áp suất điện tử có Vật liệu
Vỏ
DMU 14 DG Ví dụ:
Nhôm đúc khuôn, sơn tĩnh điện
DMU 14 FG Ví dụ:
Thép không gỉ 316 L
Kết nối áp suất:
Thép không gỉ 316 L
Màng:
Thép không gỉ 316 L
Phớt:
FKM (Viton)
Dầu truyền áp suất
Dầu silicon
Các thông số có thể điều chỉnh của Cảm biến áp suất điện tử
Giảm chấn điện tử:
0/100 giây
Độ lệch:
0/90% FSO
Giảm phạm vi:
1:10
Cảm biến áp suất điện tử có Điện áp cung cấp
DC 12 – 28 V
Cảm biến áp suất điện tử có Tín hiệu đầu ra là 2 dây, 4–20 mA
Với phiên bản Ex/giao tiếp HART ®
Cảm biến áp suất điện tử có giao tiếp HART ®:
R min= 250 Ω
Tiêu thụ điện năng
< 25 mA
Biện pháp bảo vệ điện
Bảo vệ chống đoản mạch và phân cực ngược
Cảm biến áp suất điện tử có Kết nối điện
Ống nối cáp M20 x 1,5
Cảm biến áp suất điện tử có Cấp bảo vệ
IP 67 (EN 60529)
Cảm biến áp suất điện tử có Tiêu chuẩn CE
EMC Chỉ thị 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị về thiết bị chịu áp suất 2014/68/EU (Mô-đun A)
Chỉ thị ATEX 2014/34/EU
Cảm biến áp suất điện tử có được Phê duyệt
IBExU 15 ATEX 1059 X
DMU 14 DG Ví dụ:
Ex II 2G Ex ia IIC T4 Gb và Ex II 1D Ex ia IIIC T85°C Da
DMU 14 FG Ví dụ:
Ex II 1G Ex ia IIC T4 Ga và Ex II 1D Ex ia IIIC T85°C Da
.webp)
Cảm biến áp suất DeltaFox DMU 20 D phiên bản chênh lệch áp suất, nhà sản xuất AFRISO, ĐỨC
Còn gọi là Đo chênh áp xuất tín hiệu 4-20mA
Đo chênh áp xuất tín hiệu 4-20mA có Lợi ích :
Máy phát đa dải với tối đa 3 dải đo có thể chuyển đổi
Tham số hóa đơn giản thông qua màn hình LC 2 dòng
Hiển thị giá trị Min./Max.
Lý tưởng để giám sát phòng sạch và bộ lọc
Đo chênh áp xuất tín hiệu 4-20mA có Ứng dụng
Đo chênh áp xuất tín hiệu DMU 20 D có thể được sử dụng với tất cả các phương tiện khô, khí, không gây ăn mòn. Đo chênh áp xuất tín hiệu 4-20mA đo ngay cả những chênh lệch áp suất nhỏ nhất và đặc biệt phù hợp cho các nhiệm vụ đo áp suất trong hệ thống sưởi ấm, điều hòa không khí và thông gió. Một lĩnh vực ứng dụng khác là công nghệ phòng sạch và giám sát bộ lọc.
Đo chênh áp xuất tín hiệu 4-20mA có Độ chính xác đo lường
Độ lệch đặc trưng theo IEC 60770 – điều chỉnh điểm giới hạn (phi tuyến tính, độ trễ, khả năng tái tạo)
< 0/6 mbar:
≤ ± 1% FSO (BFSL)
≥ 0/6 mbar:
≤ ± 0,5% FSO (BFSL)
Đo chênh áp xuất tín hiệu 4-20mA có Màn hình
Màn hình LC 2 dòng,
khu vực hiển thị 32,5 x 22,5 mm,
Màn hình chính 7 đoạn 5 chữ số,
chiều cao chữ số 8 mm,
phạm vi hiển thị ± 9.999,
Màn hình bổ sung 14 đoạn 8 chữ số,
chiều cao 5 mm, biểu đồ thanh 52 đoạn,
độ chính xác 0,1% ± 1 chữ số,
có thể chuyển đổi đơn vị áp suất mbar, bar, Pa, hPa, kPa, psi, Atm, torr, mmHg
Đo chênh áp xuất tín hiệu 4-20mA có Phạm vi đo lường
Độ ổn định lâu dài
< 0/6 mbar:
≤ ± 0,5% FSO/năm
≥ 0/6 mbar:
≤ ± 0,2% FSO/năm
Đo chênh áp xuất tín hiệu 4-20mA có Phạm vi nhiệt độ
Lưu chất:
0/50 °C
Môi trường :
0/50 °C
Lưu trữ:
-10/+70 °C
Vỏ
W x H x D:
132 x 68,5 x 50 mm
Đo chênh áp xuất tín hiệu 4-20mA có Kết nối :
Ống dẫn ô liu ⌀ 6,6 x 11 mm (dành cho ống mềm có ID 6 mm)
Ống dẫn ô liu ⌀ 4,4 x 10 mm (dành cho ống mềm có ID 4 mm)
Đo chênh áp xuất tín hiệu 4-20mA có vật liệu :
Vỏ Nhựa (ABS)
Kết nối quy trình/áp suất:
Đồng thau, mạ niken
Cảm biến:
Gốm, silicon, epoxy, RTV
Các bộ phận tiếp xúc với nước
Kết nối áp suất, ống dẫn PVC/silicon, cảm biến
Đo chênh áp xuất tín hiệu 4-20mA có Điện áp cung cấp
DC 19 – 32 V
Đo chênh áp xuất tín hiệu 4-20mA có Tín hiệu đầu ra
3 dây, 0/4–20 mA và 0–10 (5) V
Biện pháp bảo vệ điện
Bảo vệ chống ngắn mạch và phân cực ngược
Đo chênh áp xuất tín hiệu 4-20mA có Kết nối điện
Ống dẫn cáp M16 x 1,5
Đo chênh áp xuất tín hiệu 4-20mA có Cấp bảo vệ
IP 54 (EN 60529)
Đo chênh áp xuất tín hiệu 4-20mA có Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
.webp)

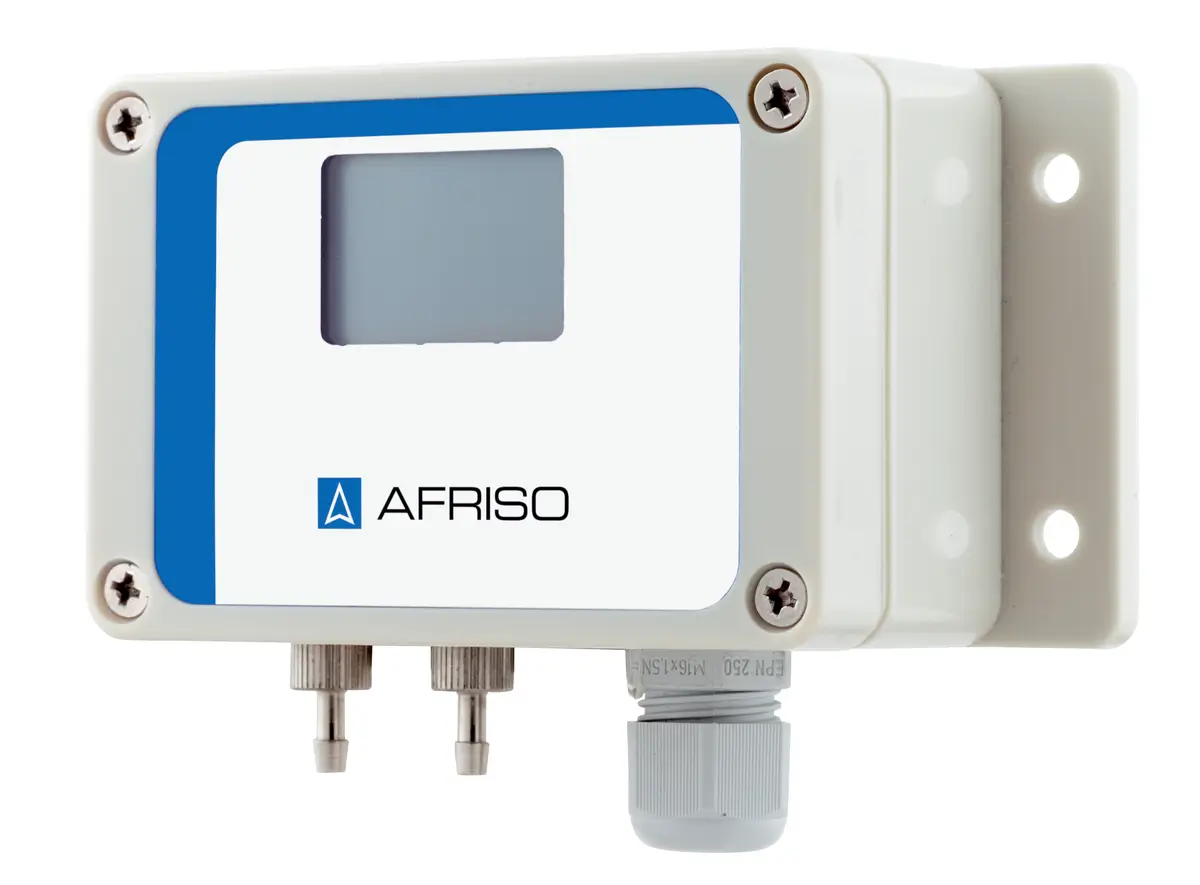

Cảm biến áp suất DeltaFox DMU 21 D phiên bản chênh lệch áp suất, nhà sản xuất AFRISO, ĐỨC
Còn gọi là Đo chênh áp xuất tín hiệu 4-20mA
Đo chênh áp xuất tín hiệu 4-20mA có Lợi ích :
Màn hình LED và đầu ra chuyển mạch bộ thu hở
Giảm xuống tối đa 1:10 thông qua bộ lưu trữ giá trị Min./Max. của khách hàng
Vỏ có thể xoay 330° và kết nối áp suất 300°
Đo chênh áp xuất tín hiệu 4-20mA có Ứng dụng
Dùng để đo chênh lệch áp suất điện tử cần màn hình cục bộ ngoài đầu ra tương tự, ví dụ như để theo dõi bộ lọc và quạt. Đo chênh áp xuất tín hiệu 4-20mA có thể được sử dụng với tất cả các chất lỏng và khí, chất ăn mòn không có độ nhớt cao và không kết tinh.
Đo chênh áp xuất tín hiệu 4-20mA có Độ chính xác đo lường
Độ lệch so với đường cong đặc trưng theo IEC 60770 – hiệu chuẩn điểm giới hạn (phi tuyến tính, trễ, khả năng lặp lại)
≤ ± 1 % FSO (BFSL)
Màn hình
Màn hình LED 7 đoạn màu đỏ, 4 chữ số,
Chiều cao ký tự 7 mm,
Phạm vi -1.999/+9.999,
Độ chính xác 0,1 % ± 1 chữ số,
Giảm chấn kỹ thuật số 0,3/30 giây (có thể lập trình),
Vỏ màn hình có thể xoay 330°
Khả năng điều chỉnh
Giảm 1:10
Điểm tham chiếu để chuyển mạch và đầu ra tương tự có thể lựa chọn trên kết nối +, kết nối - hoặc áp suất chênh lệch
Đo chênh áp xuất tín hiệu 4-20mA có Phạm vi đo lường
.webp)
Khu vực ứng dụng
Áp suất tối đa trong hệ thống (áp suất tĩnh tối đa, một đầu) không được vượt quá giá trị toàn thang đo (FS).
Đo chênh áp xuất tín hiệu 4-20mA có Phạm vi nhiệt độ hoạt động
Lưu chất:
-40/+125 °C
Môi trường xung quanh:
-25/+85 °C
Lưu trữ:
-40/+85 °C
Kết nối
G½B (DIN 3852, cả hai kết nối áp suất có thể xoay 300°)
Tùy chọn thêm
2 x đầu ra chuyển mạch cực thu hở PNP
Kết nối cáp cố định với cáp PVC dài 2 m
Đo chênh áp xuất tín hiệu 4-20mA có Vật liệu :
Vỏ: Nhựa (PA 6.6, polycarbonate)
Màng chắn:
Thép không gỉ 316 L
Kết nối áp suất:
Thép không gỉ 316 L
Phớt:
FKM
Các bộ phận tiếp xúc với nước
Màng chắn, kết nối áp suất, Phớt
Đo chênh áp xuất tín hiệu 4-20mA có Điện áp cung cấp
DC 24 V ± 10 %
Đo chênh áp xuất tín hiệu 4-20mA có Tín hiệu đầu ra
3 dây, 4–20 mA
Đầu ra chuyển mạch
1 cực thu hở (PNP), tối đa. 125 mA
Chỉ báo trạng thái qua đèn LED
Độ trễ bật/tắt từ 0 đến 100 giây
Độ lặp lại: ≤ ± 0,5% FSO
Tải
500 Ω
Bảo vệ điện
Chống đoản mạch và chống phân cực ngược
Đo chênh áp xuất tín hiệu 4-20mA có Kết nối điện
Đầu nối M12 x 1, 5 chân
Đo chênh áp xuất tín hiệu 4-20mA có Mức độ bảo vệ
IP 65 (EN 60529)
Đo chênh áp xuất tín hiệu 4-20mA có Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị áp suất 2014/68/EU
.webp)
Cảm biến áp suất DMU 30 phiên bản dùng cho các ngành công nghiệp, loại nhỏ gọn, nhà sản xuất AFRISO, ĐỨC
Lợi ích
Dùng cho dải áp suất lên đến 1.000 bar
Thích hợp cho tình trạng quá tải cao
Không nhạy cảm với đỉnh áp suất
Phiên bản Ex (tùy chọn)
Ứng dụng
Dùng để đo áp suất điện tử trong máy móc và hệ thống có khí kỹ thuật (ví dụ: oxy, không dầu, không mỡ) và sử dụng trong các ứng dụng hydro.
Độ chính xác đo lường
Độ lệch so với đường cong đặc trưng theo IEC 60770 – hiệu chuẩn điểm giới hạn (phi tuyến tính, trễ, khả năng lặp lại)
< ± 0,5 % FSO
Độ ổn định dài hạn
≤ ± 0,2 % FSO/Jahr ở điều kiện tham chiếu
Phạm vi đo lường 0 đến 1000 bar
Phạm vi nhiệt độ hoạt động
Lưu chất:
-40/+125 °C
Môi trường xung quanh:
-40/+100 °C
trong Ex zZone 0:
-20/+60 °C
từ Ex zone 1:
-20/+70 °C
Lưu trữ:
-40/+85 °C
Dải lỗi nhiệt độ
≤ ± 0,2 % FSO/10 K Trong phạm vi bù trừ -25/+85 °C
Thời gian phản hồi:
≤ 10 ms
Kết nối
G¼B (EN 837-1/7.3)
G½B (EN 837-1/7.3)
¼-18 NPT
Vật liệu
Vỏ:
Thép không gỉ 316 L
Kết nối áp suất:
Thép không gỉ 316 L
Màng chắn:
Thép không gỉ 316 L
Phớt:
Không có (hàn)
Mức độ sạch sẽ:
Phiên bản không dầu mỡ, dựa trên ISO 15001
Các hạt còn lại:
Không có hạt > 100 µm (tham chiếu đến 10 dm2)
Mỡ còn lại:
Hàm lượng mỡ còn lại < 0,2 mg/dm2
Điện áp cung cấp
Phiên bản tiêu chuẩn:
DC 8 – 32 V
Phiên bản Ex:
DC 10 – 28 V
Tín hiệu đầu ra
4–20 mA, 2 dây
Dòng điện đầu vào
< 25 mA
Bảo vệ điện
Chống ngắn mạch và chống phân cực ngược
Kết nối điện
M12 x 1, 4 chân,
Ổ cắm cáp có cáp PVC
Mức độ bảo vệ
IP 67 (EN 60529)
Tiêu chuẩn CE
Chỉ thị EMC 2014/30/EU
Chỉ thị RoHS 2011/65/EU
Chỉ thị thiết bị chịu áp suất 2014/68/EU
Tùy chọn thêm
Phiên bản Ex 0+20 (II 1G Ex ia IIC T4 Ga, II 1D Ex ia IIIC T135 °C Da)
Các kết nối điện khác
Tín hiệu đầu ra khác
Lắp phớt hóa chất
.webp)
Các thiết bị phụ kiện kết với với Cảm biến áp suất
Đây là phần tùy chọn thêm, và sẽ tốn thêm chi phí nhé các bạn
.webp)
.webp)
.webp)
.webp)
Cảm biến áp suất được lựa chọn theo tiêu chí nào khi cần mua hàng
Việc lựa chọn đúng cảm biến áp suất là điều cần thiết để đảm bảo các phép đo chính xác, hiệu suất đáng tin cậy và hiệu quả về chi phí trong các quy trình công nghiệp. Quyết định phụ thuộc vào việc hiểu ứng dụng, yêu cầu quy trình và thông số kỹ thuật. Có một số điểm cần lưu ý khi các bạn chọn cảm biến áp suất :
1. Hiểu ứng dụng của bạn
Loại phép đo:
Áp suất đo: Đo áp suất so với áp suất khí quyển, thường được sử dụng cho bể chứa hoặc đường ống.
Áp suất tuyệt đối: Đo áp suất so với chân không hoàn hảo, lý tưởng cho các hệ thống chân không.
Áp suất chênh lệch: Đo sự khác biệt giữa hai điểm, thường được áp dụng trong các hệ thống giám sát lưu lượng và mức.
2. Xác định các điều kiện hệ thống
Phạm vi áp suất:
Chọn cảm biến áp suất có phạm vi cao hơn một chút so với áp suất vận hành tối đa của bạn để tránh quá tải.
Phạm vi nhiệt độ:
Đảm bảo tương thích với nhiệt độ quy trình.
Ví dụ: Đối với các ứng dụng nhiệt độ cao, cảm biến áp suất DMU 02 Vario chịu được nhiệt độ môi trường lên đến 300°C.
Loại môi trường:
Chất lỏng ăn mòn hoặc mài mòn có thể yêu cầu vật liệu chuyên dụng.
Ví dụ: cảm biến áp suất DMU 02 lý tưởng cho các môi trường có tính ăn mòn cao.
.webp)
3. Xác định độ chính xác và độ phân giải
Độ chính xác:
Các ứng dụng quan trọng như dược phẩm hoặc hàng không vũ trụ thường cần độ chính xác cao, chẳng hạn như ±0,1%.
Ví dụ: cảm biến áp suất DMU 14 DG cung cấp độ chính xác 0,15% và hỗ trợ giao tiếp HART cho các ứng dụng chính xác.
.webp)
Độ phân giải:
Bộ truyền tín hiệu có độ phân giải cao hơn là điều cần thiết để kiểm soát tốt.
Ví dụ: cảm biến áp suất DeltaFox DMU 10 D có độ nhạy cao, phù hợp với chênh lệch áp suất nhỏ trong giám sát HVAC hoặc bộ lọc.
.webp)
4. Chọn tín hiệu đầu ra
Analog hoặc kỹ thuật số:
Analog: 4–20 mA là tiêu chuẩn để tương thích với hầu hết các hệ thống điều khiển.
Kỹ thuật số: Để chẩn đoán và tích hợp nâng cao, hãy chọn cảm biến áp suất có giao thức HART hoặc MODBUS.
Ví dụ: cảm biến áp suất DMU 14 DG hỗ trợ giao tiếp HART, kết hợp tính đơn giản với cấu hình từ xa hiện đại.
.webp)
5. Xem xét cài đặt và môi trường
Kết nối đường ống:
Chọn các kết nối như ren, mặt bích hoặc phụ kiện vệ sinh dựa trên ứng dụng.
Ví dụ: cảm biến áp suất DMU 04 cung cấp kết nối union nut per DIN 11851 cho công nghiệp thực phẩm và môi trường phòng sạch .
.webp)
.webp)
Bảo vệ chống xâm nhập:
Đảm bảo xếp hạng IP phù hợp với điều kiện môi trường.
Ví dụ: cảm biến áp suất DMU 14 FG Ex có thân bằng thép không gỉ IP67, lý tưởng cho các lắp đặt ngoài trời hoặc ẩm ướt.
.webp)
Môi trường nguy hiểm:
Kiểm tra xem có cần thiết kế chống cháy nổ không.
Ví dụ: cảm biến áp suất DMU 14 FG Ex được thiết kế để đảm bảo an toàn nội tại trong các khu vực dễ nổ, tuân thủ các tiêu chuẩn ATEX.
6. Đánh giá các tính năng bổ sung
Chức năng hiệu chuẩn về 0:
Đơn giản hóa việc hiệu chuẩn lại trong quá trình lắp đặt hoặc bảo trì.
Ví dụ: cảm biến áp suất DMU 02 VARIO bao gồm tính năng tự động điều chỉnh sáng tạo, cho phép điều chỉnh nhanh thông qua nam châm
.webp)
7. Kiểm tra chứng nhận
Đảm bảo tuân thủ các chứng nhận cần thiết:
Ứng dụng cấp thực phẩm: Vật liệu được FDA chấp thuận.
Khu vực nguy hiểm: Chứng nhận ATEX hoặc IECEx.
Ví dụ: cảm biến áp suất DMU 14 PG Ex đáp ứng các tiêu chuẩn CE và RoHS, với các tùy chọn chứng nhận ATEX.
.webp)
Lắp đặt Cảm biến áp suất như thế nào
Để có được kết quả đo tốt hơn, các bạn cần cân nhắc những điều sau:
1. Trước tiên, hãy kiểm tra xem có nhiễu tín hiệu xung quanh cảm biến áp suất không, nếu có, hãy cố gắng loại bỏ nhiễu hoặc kết nối dây chắn cảm biến với vỏ kim loại càng nhiều càng tốt để tăng khả năng chống nhiễu.
2. Vệ sinh lỗ lắp thường xuyên để đảm bảo sạch sẽ. Ngăn không cho cảm biến áp suất tiếp xúc với môi trường ăn mòn hoặc quá nhiệt.
3. Khi trời lạnh vào mùa đông, cảm biến áp suất được lắp bên ngoài trời phải áp dụng các biện pháp chống đóng băng để ngăn chất lỏng trong đầu vào áp suất giãn nở thể tích do đóng băng, dẫn đến hỏng cảm biến áp suất.
4. Ngăn không cho cặn lắng đọng trong đường ống.
5. Khi đo áp suất chất lỏng, nên mở vòi áp suất ở bên cạnh đường ống lắp đặt cảm biến áp suất để tránh lắng đọng;
6. Khi đo áp suất khí, vòi áp suất phải mở ở đầu ống kết nối và cảm biến áp suất cũng phải được lắp ở phần trên của ống kết nối để chất lỏng tích tụ dễ dàng được phun vào ống kết nối.
7. Ống thở phải được lắp ở nơi có nhiệt độ dao động nhỏ.

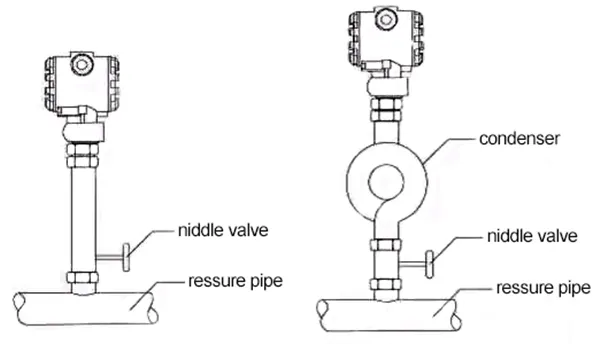

8. Khi đo hơi nước steam hoặc các phương tiện có nhiệt độ cao khác, cần phải thêm một bộ ngưng tụ như ống siphong (cuộn dây) và nhiệt độ hoạt động của cảm biến áp suất không được vượt quá giới hạn
.webp)
9. Khi đo áp suất chất lỏng, vị trí lắp đặt bộ truyền áp suất phải tránh tác động của chất lỏng (hiện tượng búa nước), để tránh hư hỏng do áp suất quá mức của cảm biến áp suất;
.webp)
Va chạm ngưng tụ tốc độ cao trong đường ống tạo thành búa nước
10. Khi đấu dây, luồn cáp qua mối nối chống thấm nước hoặc ống cuộn và siết chặt đai ốc bịt kín để ngăn nước mưa rò rỉ vào vỏ cảm biến áp suất qua cáp.
Cách đấu dây cảm biến áp suất
Cách đấu dây cảm biến áp suất
Chân + của bộ nguồn 24 VDC đấu vào chân + là chân số 1 của cảm biến áp suất AFRISO
Chân trừ là chân số 2 của cảm biến áp suất AFRISO đấu vào chân + của bộ điều khiển áp suất
Chân – của bộ điều khiển áp suất đấu vào chân – của bộ nguồn 24 VDC
.webp)
.webp)
Cách đấu dây cảm biến áp suất
Bảo trì Cảm biến áp suất
Các biện pháp phòng ngừa khi bảo dưỡng cảm biến áp suất
Lỗ lắp: Nếu kích thước lỗ lắp không phù hợp, phần ren của cảm biến sẽ dễ bị mòn trong quá trình lắp đặt. Điều này không chỉ ảnh hưởng đến hiệu suất bịt kín của thiết bị mà còn khiến cảm biến áp suất không hoạt động đầy đủ và thậm chí có thể gây ra nguy cơ an toàn. Chỉ có các lỗ lắp phù hợp mới có thể tránh được tình trạng mòn ren và thường có thể kiểm tra các lỗ lắp bằng dụng cụ đo lỗ lắp để điều chỉnh phù hợp.
Giữ sạch các lỗ lắp: Điều rất quan trọng là phải giữ sạch các lỗ lắp và tránh làm tắc nghẽn chất nóng chảy để đảm bảo thiết bị hoạt động bình thường. Trước khi vệ sinh máy, tất cả các cảm biến áp suất phải được tháo ra khỏi thùng để tránh hư hỏng. Khi tháo cảm biến, vật liệu nóng chảy có thể chảy vào lỗ lắp và đông cứng. Nếu không loại bỏ vật liệu nóng chảy còn sót lại, phần trên của cảm biến có thể bị hỏng khi lắp lại cảm biến. Bộ dụng cụ vệ sinh có thể loại bỏ các chất nóng chảy còn sót lại này. Tuy nhiên, việc vệ sinh nhiều lần có thể làm hỏng lỗ lắp cảm biến nhiều hơn. Nếu điều này xảy ra, cần thực hiện các biện pháp để nâng cao vị trí của cảm biến trong lỗ lắp.
Vệ sinh cẩn thận; trước khi sử dụng hợp chất đặc biệt để vệ sinh đường ống, tất cả các cảm biến áp suất phải được tháo rời. Vì hai phương pháp vệ sinh này có thể làm hỏng màng ngăn của cảm biến.
Giữ khô: Mặc dù thiết kế mạch của cảm biến áp suất có thể chịu được môi trường khắc nghiệt, nhưng hầu hết các cảm biến không hoàn toàn chống thấm nước và không có lợi cho hoạt động bình thường trong môi trường ẩm ướt. Nếu cảm biến phải tiếp xúc với nước hoặc môi trường ẩm ướt, cần chọn cảm biến đặc biệt có khả năng chống nước cực kỳ mạnh.
Ngăn ngừa quá tải áp suất: Ngay cả khi thiết kế quá tải của phạm vi đo áp suất của cảm biến áp suất có thể đạt tới 50% (tỷ lệ vượt quá phạm vi tối đa), thì vẫn nên tránh rủi ro càng nhiều càng tốt theo quan điểm an toàn vận hành thiết bị và tốt nhất là chọn áp suất đo được trong phạm vi cảm biến. Trong trường hợp bình thường, phạm vi tốt nhất của cảm biến được chọn phải gấp 2 lần áp suất đo được, do đó, ngay cả khi được vận hành dưới áp suất cực cao, cảm biến áp suất vẫn có thể được ngăn ngừa khỏi bị hỏng.
Cảm biến áp suất cần được kiểm tra một lần một tuần và một lần một tháng. Mục đích chính là loại bỏ bụi trong thiết bị, kiểm tra cẩn thận các thành phần điện và kiểm tra giá trị dòng điện đầu ra thường xuyên. Tách biệt với bên ngoài bằng điện mạnh.
Độ chính xác của Cảm biến áp suất phụ thuộc vào các yếu tố nào
Những yếu tố sau đây sẽ làm ảnh hưởng đến độ chính xác của cảm biến áp suất
1. Nhiệt độ môi trường và nhiệt độ chất lỏng
Tại sao nhiệt độ môi trường và nhiệt độ chất lỏng lại là những yếu tố chính ảnh hưởng đến độ chính xác của cảm biến áp suất? Mỗi cảm biến có dung sai nhiệt độ riêng và nhiệt độ thay đổi có thể dẫn đến lỗi đo lường. Khi nhiệt độ môi trường hoặc nhiệt độ quy trình tăng, độ chính xác của cảm biến có thể giảm. Do đó, điều quan trọng khi lựa chọn cảm biến áp suất là đảm bảo rằng phạm vi nhiệt độ của cảm biến phù hợp với các điều kiện sử dụng.
Một số cảm biến áp suất được trang bị công nghệ bù nhiệt độ cho phép chúng duy trì độ chính xác cao ngay cả trong điều kiện nhiệt độ thay đổi. Khi tìm kiếm nhà cung cấp cảm biến áp suất, bạn nên xem xét các thiết bị cung cấp tính năng này vì chúng cung cấp các phép đo đáng tin cậy và chính xác hơn.
2. Độ ổn định lâu dài của cảm biến áp suất
Độ ổn định lâu dài của cảm biến áp suất có tác động chính đến độ chính xác của phép đo trong thời gian dài. Theo thời gian, các cảm biến có thể bị trôi điểm không và các thay đổi khác ảnh hưởng đến độ chính xác của phép đo. Để bù đắp cho những thay đổi này, việc hiệu chuẩn thường xuyên (hiệu chuẩn) là điều cần thiết. Tại AFRISO, chúng tôi cung cấp các dịch vụ hiệu chuẩn toàn diện cho bộ truyền áp suất, cho phép chúng duy trì độ chính xác cao trong nhiều năm. Bộ truyền áp suất của chúng tôi được thiết kế để có độ ổn định lâu dài, duy trì độ chính xác ±0,1% trong năm năm. Điều này đảm bảo các phép đo đáng tin cậy và chính xác, giảm chi phí liên quan đến hiệu chuẩn và bảo trì thường xuyên
3. Vị trí lắp đặt của cảm biến áp suất
Vị trí lắp đặt của bộ chuyển đổi áp suất có ảnh hưởng đến độ chính xác của phép đo không? Có, vì ngay cả khi cảm biến áp suất đã được hiệu chuẩn chính xác tại nhà máy, việc lắp đặt ở vị trí khác có thể dẫn đến độ lệch nhỏ trong phép đo. Điều này là do tác động của trọng lực lên môi trường làm đầy cảm biến và lên chính các thành phần đo. Để giảm thiểu những độ lệch này, chúng tôi khuyến nghị nên hiệu chuẩn bộ chuyển đổi sau khi lắp đặt ở vị trí mục tiêu. Chúng tôi hiểu tầm quan trọng của việc lắp đặt chính xác, vì vậy cảm biến áp suất của chúng tôi được trang bị các tính năng để hiệu chuẩn tại chỗ dễ dàng nhằm sửa mọi lỗi do vị trí lắp đặt và đảm bảo phép đo chính xác và đáng tin cậy.
4. Tác động của rung động thiết bị công nghiệp
Bạn có biết rằng rung động của thiết bị công nghiệp có thể ảnh hưởng đáng kể đến độ chính xác của phép đo cảm biến áp suất không? Chúng có thể gây ra chuyển động vi mô của các thành phần đo trong bộ chuyển đổi, dẫn đến nhiễu và phép đo sai. Ngoài ra, việc tiếp xúc lâu dài với rung động mạnh có thể đẩy nhanh quá trình mài mòn và xuống cấp của các thiết bị đo này, làm giảm tuổi thọ của chúng.
5. Điện áp cung cấp cho cảm biến áp suất
Điện áp cung cấp của cảm biến áp suất có tác động trực tiếp đến độ chính xác của phép đo. Điện áp cung cấp không ổn định có thể gây ra biến động trong các phép đo áp suất, dẫn đến kết quả sai và có thể làm gián đoạn các quy trình công nghiệp. Điện áp quá thấp có thể hạn chế khả năng hoạt động bình thường của bộ truyền, trong khi điện áp tăng đột biến có thể làm hỏng thiết bị.
Chúng tôi đảm bảo rằng các cảm biến áp suất của mình được thiết kế để hoạt động trên nhiều loại điện áp cung cấp khác nhau để giảm thiểu rủi ro xảy ra lỗi đo lường do nguồn điện không ổn định. Cảm biến áp suất của chúng tôi được thiết kế để hoạt động đáng tin cậy và chính xác, cung cấp kết quả đo ổn định ngay cả trong trường hợp điện áp dao động. Điều này không chỉ đảm bảo các phép đo chính xác mà còn kéo dài tuổi thọ thiết bị và giảm nguy cơ hỏng hóc trong các nhà máy công nghiệp.
6. Hiệu chuẩn cảm biến áp suất
Hiệu chuẩn thường xuyên các cảm biến áp suất là chìa khóa để duy trì độ chính xác cao của chúng. Theo thời gian, các bộ truyền có thể bị trôi hoặc thay đổi các đặc tính, dẫn đến các phép đo áp suất không chính xác. Những thay đổi này có thể là do hao mòn tự nhiên của vật liệu, tác động của điều kiện môi trường hoặc các thành phần lão hóa. Nếu không hiệu chuẩn đúng cách và thường xuyên, ngay cả các cảm biến áp suất chính xác nhất cũng có thể bắt đầu cung cấp dữ liệu không đáng tin cậy, có thể ảnh hưởng tiêu cực đến quy trình sản xuất và chất lượng sản phẩm cuối cùng.
Giá của cảm biến áp suất
Cảm biến áp suất có giá bao nhiêu ? Đây là câu hỏi của rất nhiều khách hàng đưa ra cho chúng tôi.
Để có giá chính xác theo từng ứng dụng của bạn. Câc bạn nên liên lạc với Phòng Kinh doanh Công ty Phát Đạt để được cập nhật giá chính xác và nhanh nhất
Mua cảm biến áp suất ở đâu ?
Khi cần mua cảm biến áp suất. Các bạn có thể xem hàng và mua trực tiếp tại văn phòng Công ty Phát Đạt. Địa chỉ 41F/96/18 Đường Đặng Thùy Trâm, P13, Q Bình Thạnh, HCM.
Các bạn ở xa thì Phát Đạt có thể giao Cảm biến áp suất bằng chành xe, cpn Viettel….
Hỗ trợ giải đáp thắc mắc về cảm biến áp suất chẳng hạn như cách lắp đặt cách cài đặt thông số kỹ thuật…
Các bạn có thể liên lạc 24/7 vào số điện thoại của Công ty Phát Đạt
