BỘ ĐỊNH VỊ VAN TUYẾN TÍNH LÀ GÌ?
Trong hệ thống điều khiển tự động công nghiệp, bộ định vị van tuyến tính (Positioner) là thiết bị giúp điều khiển chính xác hành trình mở của van điều khiển theo tín hiệu từ PLC hoặc DCS.
Positioner thường được lắp trên:
Thiết bị này đóng vai trò cực kỳ quan trọng trong các hệ thống yêu cầu điều khiển nhiệt độ hoặc lưu lượng chính xác như:
.jpg)

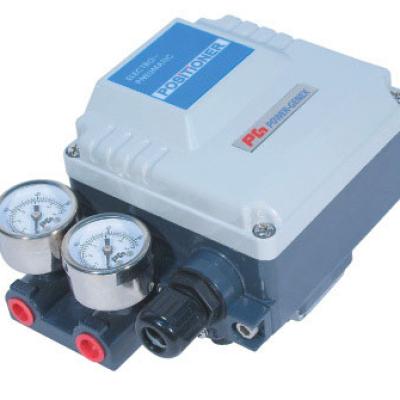

Bộ định vị van tuyến tính Positioner 4-20mA dùng cho hệ thống steam và lò hơi công nghiệp.
Bộ định vị van tuyến tính Positioner giúp actuator khí nén điều khiển chính xác lưu lượng steam và nhiệt độ.
NGUYÊN LÝ HOẠT ĐỘNG CỦA POSITIONER
Positioner hoạt động theo nguyên lý phản hồi vị trí (feedback control).
Khi PLC hoặc bộ điều khiển PID gửi tín hiệu:
Positioner sẽ chuyển đổi tín hiệu điện thành áp suất khí nén để điều khiển actuator.
Trong quá trình hoạt động:
Đây là nguyên lý giúp van điều khiển hoạt động ổn định hơn nhiều so với actuator ON/OFF thông thường.
VÌ SAO HỆ THỐNG STEAM CẦN POSITIONER?
Trong hệ thống hơi nóng, nhiệt độ và áp suất luôn thay đổi theo tải thực tế.
Nếu van điều khiển không phản hồi chính xác sẽ gây:
Positioner giúp:

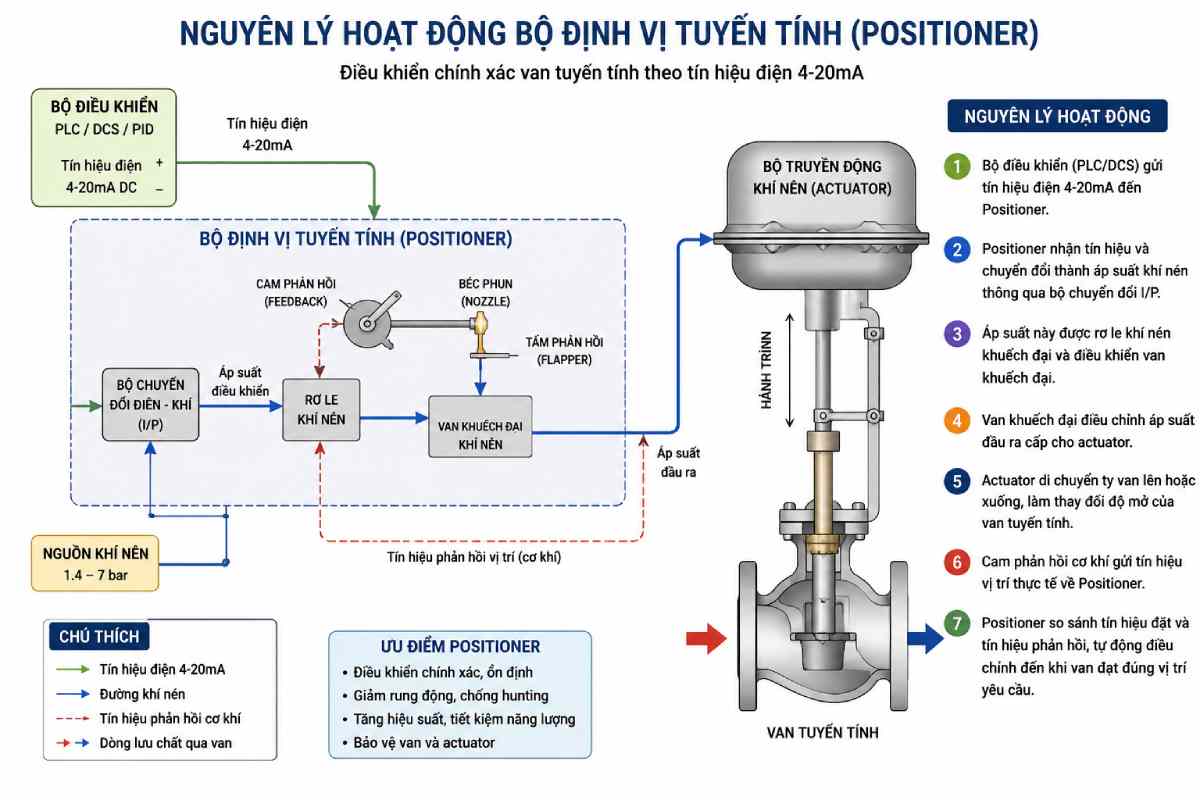

Nguyên lý phản hồi vị trí giúp Positioner điều khiển chính xác van tuyến tính trong hệ thống steam công nghiệp.
Trong thực tế vận hành nhà máy, một trong những lỗi phổ biến nhất của van tuyến tính là:
hunting PID
Hiện tượng này thường biểu hiện:
Đặc biệt trong các hệ thống:
lỗi hunting xảy ra khá phổ biến nếu tuning PID hoặc Positioner chưa phù hợp.
NGUYÊN NHÂN THỰC TẾ GÂY HUNTING PID
1️⃣ Gain PID quá cao
Đây là lỗi phổ biến nhất.
Khi PID phản ứng quá nhanh:
2️⃣ Positioner phản hồi quá nhạy
Một số Positioner giá rẻ hoặc relay khí kém ổn định sẽ gây:
3️⃣ Actuator chọn sai kích thước
Nếu actuator quá lớn:
4️⃣ Khí nén không ổn định
Áp khí dao động hoặc có nước sẽ làm:
5️⃣ Van điều khiển sizing sai
Van oversized là nguyên nhân cực kỳ phổ biến.
Khi van quá lớn:
KINH NGHIỆM THỰC TẾ KHI TUNING PID CHO POSITIONER
Theo kinh nghiệm vận hành thực tế tại hệ thống steam và heat exchanger:
Không nên tuning PID quá nhanh.
Nhiều kỹ sư cố làm nhiệt độ phản hồi thật nhanh nhưng lại gây:
Kinh nghiệm tuning thực tế
✔ Giảm P (Proportional)
Nếu van rung liên tục quanh setpoint:
giảm P xuống.
✔ Tăng thời gian I (Integral)
Steam system thường có quán tính nhiệt lớn.
Nếu I quá nhanh:
✔ D nhỏ hoặc tắt D
Trong nhiều hệ steam:
✔ Không để Positioner quá nhạy
Nên chỉnh:
✔ Kiểm tra air supply trước khi tuning
Nhiều trường hợp PID tuning mãi không ổn định nhưng nguyên nhân thật sự là:
ỨNG DỤNG THỰC TẾ CỦA POSITIONER TRONG NHÀ MÁY
Steam System
Điều khiển:
Heat Exchanger
Positioner giúp ổn định:
Lò hơi
Ứng dụng cho:
Dệt nhuộm
Điều khiển nhiệt độ bồn nhuộm ổn định hơn.
Thực phẩm
Ứng dụng trong:
Cao su – hóa chất
Kiểm soát chính xác nhiệt độ và lưu lượng trong hệ thống process.
KINH NGHIỆM THỰC TẾ KHI DÙNG POSITIONER
Theo kinh nghiệm thực tế tại nhà máy, nhiều trường hợp van tuyến tính rung giật hoặc điều khiển sai không phải do PLC, mà do:
Đặc biệt trong hệ thống steam và heat exchanger, việc lựa chọn đúng Positioner giúp:

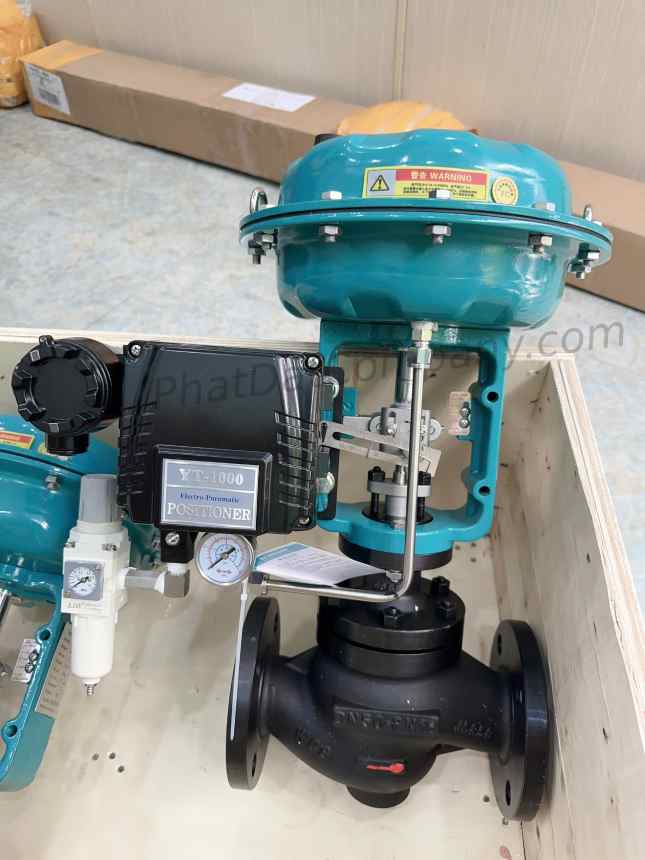

Positioner giúp hệ thống steam và lò hơi vận hành ổn định hơn trong nhà máy công nghiệp.
Phát Đạt hỗ trợ kỹ thuật van tuyến tính & Positioner
Phát Đạt cung cấp:
ứng dụng cho:
Hỗ trợ:
BẢNG SO SÁNH POSITIONER GIÁ RẺ VÀ POSITIONER CHẤT LƯỢNG CAO
Tiêu chí | Positioner giá rẻ | Positioner chất lượng cao |
|---|---|---|
| Độ ổn định PID | Trung bình | Rất ổn định |
| Khả năng chống hunting | Thấp | Tốt |
| Relay khí | Độ bền thấp | Chính xác cao |
| Độ mượt khi modulation | Dao động nhẹ | Mượt hơn |
| Điều khiển steam | Khó ổn định | Ổn định tốt |
| Tuổi thọ | Trung bình | Cao hơn |
| Khả năng tuning | Khó tuning | Dễ tuning |
| Heat exchanger | Dao động nhiệt | Ổn định nhiệt |
| Steam system | Dễ hunting | Giảm hunting tốt |
| Nhà máy chạy liên tục | Ít ổn định | Phù hợp hơn |
KINH NGHIỆM THỰC TẾ NHÀ MÁY
Trong thực tế, nhiều hệ thống steam bị dao động nhiệt không phải do PLC mà do:
Đặc biệt tại:
việc chọn đúng Positioner và tuning PID phù hợp giúp:
Các câu hỏi thường gặp của khách hàng.
Bộ định vị van tuyến tính có tác dụng gì?
Bộ định vị van tuyến tính (Positioner) giúp actuator điều khiển chính xác độ mở của van theo tín hiệu 4-20mA từ PLC hoặc DCS.
Thiết bị này giúp:
Positioner 4-20mA dùng cho van nào?
Positioner thường dùng cho:
Vì sao van tuyến tính bị rung hunting?
Nguyên nhân thường gặp:
Nên dùng Positioner cho hệ thống steam không?
Có.
Trong hệ thống steam và lò hơi, Positioner giúp:
Positioner 4-20mA hay 0-10V ổn định hơn?
Trong môi trường nhà máy công nghiệp:
tín hiệu 4-20mA ổn định hơn.
Vì:
Positioner có dùng cho Heat Exchanger được không?
Có.
Positioner được dùng rất nhiều trong hệ thống Heat Exchanger để:
Khi nào cần dùng Positioner cho van điều khiển?
Nên dùng Positioner khi hệ thống yêu cầu:
Bộ định vị van tuyến tính có dùng cho hơi nóng được không?
Có.
Tuy nhiên cần chọn đúng:
Positioner khí nén có cần khí sạch không?
Có.
Khí nén bẩn hoặc có nước sẽ gây:
Vì sao Positioner điều khiển không chính xác?
Một số nguyên nhân thực tế:
