VAN GIẢM ÁP HƠI NÓNG LÀ GÌ?
Cấu tạo – Nguyên lý – Cách chọn đúng cho hệ thống lò hơi
.jpg)
Van giảm áp hơi nóng được lắp đặt thực tế trong hệ thống lò hơi tại nhà máy
Trong hệ thống hơi nóng công nghiệp, việc kiểm soát áp suất ổn định là yếu tố quyết định đến độ an toàn, hiệu suất vận hành và tuổi thọ thiết bị. Van giảm áp hơi nóng là thiết bị không thể thiếu, giúp đưa áp suất hơi từ mức cao xuống mức phù hợp với thiết bị sử dụng phía sau.
Bài viết này cung cấp toàn bộ kiến thức kỹ thuật cốt lõi về van giảm áp hơi nóng, từ cấu tạo, nguyên lý hoạt động đến cách chọn van đúng công suất lò hơi, kèm theo kinh nghiệm thực tế từ hệ thống đã lắp đặt.
Van giảm áp hơi nóng là gì? Ứng dụng trong hệ thống lò hơi
Van giảm áp hơi nóng là thiết bị tự động dùng để giảm và duy trì áp suất hơi ổn định ở đầu ra, bất chấp áp suất đầu vào thay đổi.

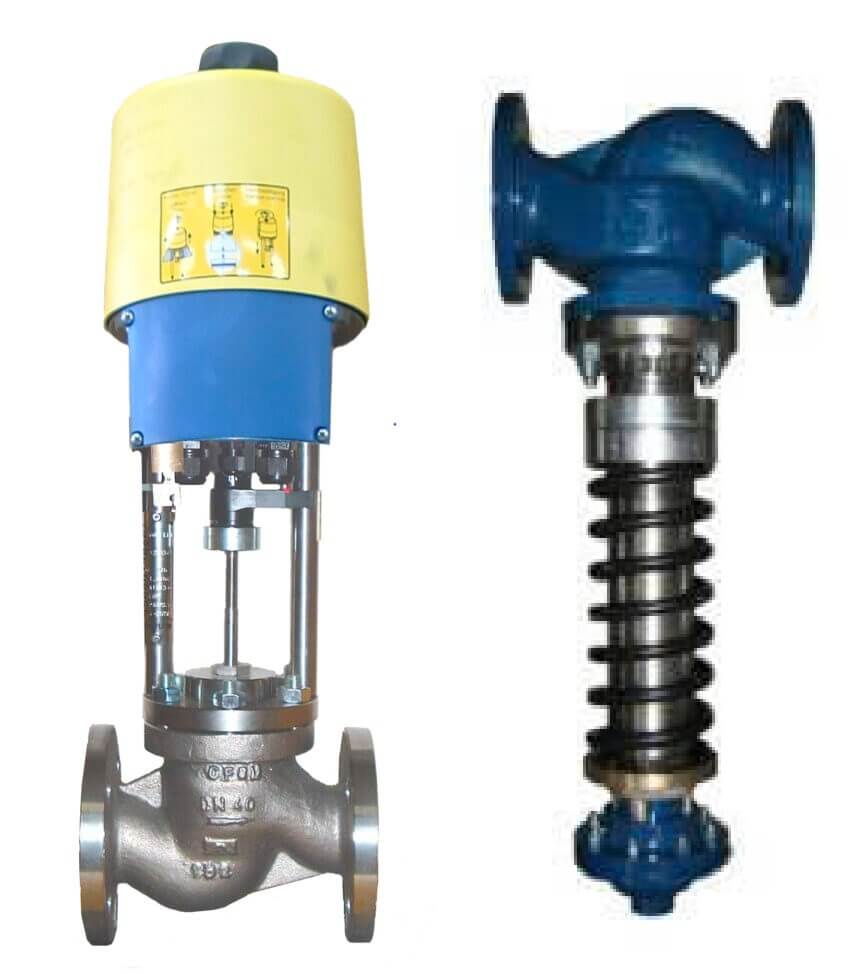

Van điều áp và van tuyến tính đều được sử dụng nhiều trong các lò hơi công nghiệp hiện tại
Trong hệ thống lò hơi, hơi bão hòa hoặc hơi quá nhiệt thường có áp suất cao. Nếu cấp trực tiếp cho thiết bị sử dụng (bộ trao đổi nhiệt, máy sấy, nồi hấp…), sẽ gây:
Van giảm áp hơi nóng giúp điều áp chính xác, đảm bảo hệ thống hoạt động ổn định và an toàn.
Trong hệ thống lò hơi, sau khi hơi được ổn định áp suất bằng van giảm áp, cần lắp thêm đồng hồ đo lưu lượng hơi nóng để theo dõi chính xác lượng hơi tiêu thụ thực tế.
Ứng dụng van giảm áp hơi nóng trong hệ thống hơi công nghiệp
Cấu tạo van giảm áp hơi nóng
Cấu tạo van giảm áp hơi nóng quyết định trực tiếp đến độ bền, độ ổn định áp suất và khả năng chịu nhiệt của van.
Thân van, màng van, lò xo và water seal
Một van giảm áp hơi nóng loại màng tiêu chuẩn gồm:
Để theo dõi chính xác áp suất đầu vào và đầu ra của van, hệ thống luôn cần lắp đồng hồ áp suất hơi nóng nhằm đảm bảo van giảm áp hoạt động đúng dải thiết kế và an toàn cho đường ống phía sau.
Vai trò của water seal trong van giảm áp hơi nóng
Water seal có vai trò cực kỳ quan trọng đối với van giảm áp hơi loại màng:
Thiếu water seal là nguyên nhân hàng đầu khiến van giảm áp nhanh hỏng trong thực tế.
Nguyên lý hoạt động của van giảm áp hơi nóng
Sơ đồ nguyên lý hoạt động van giảm áp hơi nóng loại màng trong hệ thống lò hơi
Van giảm áp hơi nóng hoạt động hoàn toàn tự động, không cần nguồn điện hay khí nén.
Nguyên lý hoạt động van giảm áp hơi loại màng
Quá trình này diễn ra liên tục, giúp áp suất đầu ra luôn ổn định.
Trong quá trình vận hành, áp suất sau van cần được giám sát liên tục bằng đồng hồ áp suất hơi nóng để phát hiện sớm tình trạng quá áp, tụt áp hoặc dao động áp suất bất thường.
Xét về mặt điều khiển lưu lượng, cơ chế làm việc của van giảm áp hơi nóng có nhiều điểm tương đồng với van tuyến tính điều khiển hơi sử dụng trong các hệ thống tự động hóa công nghiệp.
So sánh nguyên lý van giảm áp hơi loại màng và piston
So sánh cấu tạo và nguyên lý các loại van giảm áp hơi nóng phổ biến
Tiêu chí | Van màng | Van piston |
|---|---|---|
| Độ ổn định | Rất cao | Trung bình |
| Chịu nước ngưng | Tốt | Kém |
| Bảo trì | Dễ | Khó |
| Ứng dụng | Lò hơi, gia nhiệt | Lưu lượng lớn |
Trong hệ thống hơi nóng công nghiệp, van giảm áp hơi loại màng được sử dụng phổ biến hơn.
Phân loại van giảm áp hơi nóng phổ biến hiện nay
Phân loại theo nguyên lý: van màng – piston – pilot
Phân loại theo vật liệu: gang – thép – inox
Các loại van giảm áp hơi nóng theo vật liệu: gang, thép và inox
Cách chọn van giảm áp hơi nóng đúng kỹ thuật
Đây là bước quyết định 80% độ bền và hiệu quả hệ thống.
Chọn van giảm áp hơi theo công suất lò hơi
Bảng chọn nhanh van giảm áp hơi nóng theo công suất lò hơi công nghiệp
Không chọn van theo đường kính ống.
Cần căn cứ:
Sử dụng bảng chọn nhanh van giảm áp hơi theo công suất lò hơi để tránh chọn sai.
Nên chọn van giảm áp hơi loại màng hay piston?
Kinh nghiệm thực tế: 90% hệ thống lò hơi nên dùng van màng.
Các phụ kiện bắt buộc khi lắp van giảm áp hơi
Sơ đồ lắp đặt chuẩn van giảm áp hơi nóng cùng strainer
Thiếu 1 trong 2 → van rung, xì, nhanh hỏng.
Để xả nước ngưng hiệu quả và tránh đọng condensate trong đường ống, hệ thống luôn cần trang bị thêm bẫy hơi cho hệ thống hơi nóng ở trước hoặc sau van giảm áp.
Tham khảo thêm các model van giảm áp hơi nóng dùng cho hệ thống boiler, heat exchanger, dây chuyền sản xuất tại: https://phatdatcompany.com/van-giam-ap-hoi-nong-van-dieu-ap-hoi-nong-gia-sieu-tot
Các lỗi thường gặp của van giảm áp hơi nóng và cách khắc phục
Van giảm áp hơi bị rung, áp suất không ổn định
Nguyên nhân:
Khắc phục:
Van giảm áp hơi không giữ áp hoặc bị xì hơi
Nguyên nhân:
Giải pháp:
Van giảm áp hơi nhanh hỏng dù mới lắp
Nguyên nhân phổ biến:
Đây là lỗi rất thường gặp tại công trường.
Kinh nghiệm sử dụng van giảm áp hơi nóng tại nhà máy
Van giảm áp hơi nóng vận hành thực tế, áp suất ổn định và bền bỉ
Qua nhiều hệ thống lắp đặt thực tế, Phát Đạt Company nhận thấy:
Hình ảnh vận hành thực tế tại nhà máy là minh chứng rõ ràng cho hiệu quả này.
Để theo dõi trạng thái hơi và phát hiện sớm bất thường, nhiều nhà máy còn kết hợp lắp giám sát vận hành lò hơi ngay trên đường ống trước và sau van giảm áp.
Giá van giảm áp hơi nóng và tư vấn lựa chọn
Giá van giảm áp hơi nóng phụ thuộc:
Giá từ … VNĐ
Còn hàng – Phát Đạt Company
Giao hàng miễn phí
Liên hệ để được tư vấn đúng công suất – đúng ứng dụng, tránh mua sai gây tốn chi phí.
Câu hỏi thường gặp về van giảm áp hơi nóng
Van giảm áp hơi có cần Lọc Y không?
→ Bắt buộc.
Có dùng van nước cho hơi nóng không?
→ Không.
Bao lâu nên bảo trì van giảm áp hơi?
→ 6–12 tháng tùy điều kiện.
Van giảm áp hơi sẽ bảo vệ cho các thiết bị nào ?
Van giảm áp hơi nóng là “lớp bảo vệ” cho:
– Thiết bị trao đổi nhiệt
– Máy sấy
– Nồi hấp
– Dây chuyền sử dụng hơi
Áp suất không ổn định sẽ rút ngắn tuổi thọ toàn bộ hệ thống.
KẾT LUẬN
Van giảm áp hơi nóng là thiết bị cốt lõi của hệ thống lò hơi. Việc hiểu đúng cấu tạo, nguyên lý và chọn đúng van ngay từ đầu giúp hệ thống:
