Bộ điều khiển IPC và Positioner cho van tuyến tính. So sánh, cách chọn đúng

IPC vs Positioner cho van tuyến tính – So sánh kỹ thuật & hướng dẫn chọn đúng trong nhà máy

Tổng quan: Vì sao nhiều nhà máy chọn sai IPC hoặc Positioner?

Trong các hệ thống van tuyến tínhđiều khiển 4–20 mA, việc chọn IPC (I/P Converter) hay Positioner ảnh hưởng trực tiếp đến độ ổn định, độ chính xác và tuổi thọ van. Trên thực tế vận hành nhà máy hơi, nước nóng, dầu tải nhiệt, mình gặp rất nhiều trường hợp van không đạt lưu lượng, rung giật, PID không ổn định chỉ vì chọn sai thiết bị trung gian.

Bài viết này giúp kỹ sư, M&E và vận hành hiểu đúng – chọn đúng – tránh lỗi tốn kém, dựa trên kinh nghiệm thực tế.

IPC và Positioner là gì trong hệ điều khiển van tuyến tính?

IPC (I/P Converter) là gì?

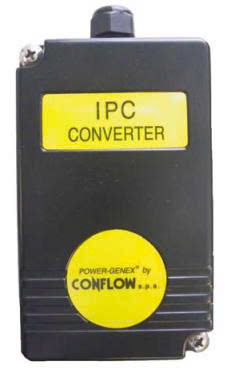

IPC (I/P Converter) CONFLOW IPC 015 IPC 018 IPC 6 30 – Thiết bị chuyển đổi tín hiệu điều khiển 4–20 mA sang áp suất khí nén 3–15 psi, dùng cho van tuyến tính điều khiển vòng hở (Open Loop).

Bộ điều khiển IPC (Current to Pressure Converter) của nhà sản xuất CONFLOW là thiết bị chuyển tín hiệu điện 4–20 mA thành áp khí nén 3–15 psi, dùng để điều khiển trực tiếp actuator khí nén của van tuyến tính.

• Bản chất: điều khiển vòng hở
• Không có phản hồi vị trí thực tế của van
• Cấu tạo đơn giản, chi phí thấp

Positioner là gì?

Positioner cho van tuyến tính – Thiết bị điều khiển vòng kín (Closed Loop), nhận tín hiệu 4–20 mA và tự động hiệu chỉnh áp suất khí nén dựa trên phản hồi vị trí van.

Positioner của nhà sản xuất CONFLOW là bộ điều khiển đóng vòng (closed loop), nhận tín hiệu 4–20 mA và liên tục so sánh vị trí van thực tế với tín hiệu đặt, sau đó tự điều chỉnh áp khí để van đạt đúng hành trình.

• Bản chất: điều khiển vòng kín
• Có feedback vị trí
• Độ chính xác và ổn định cao

Khác nhau cốt lõi: Điều khiển vòng hở (IPC) vs vòng kín (Positioner)

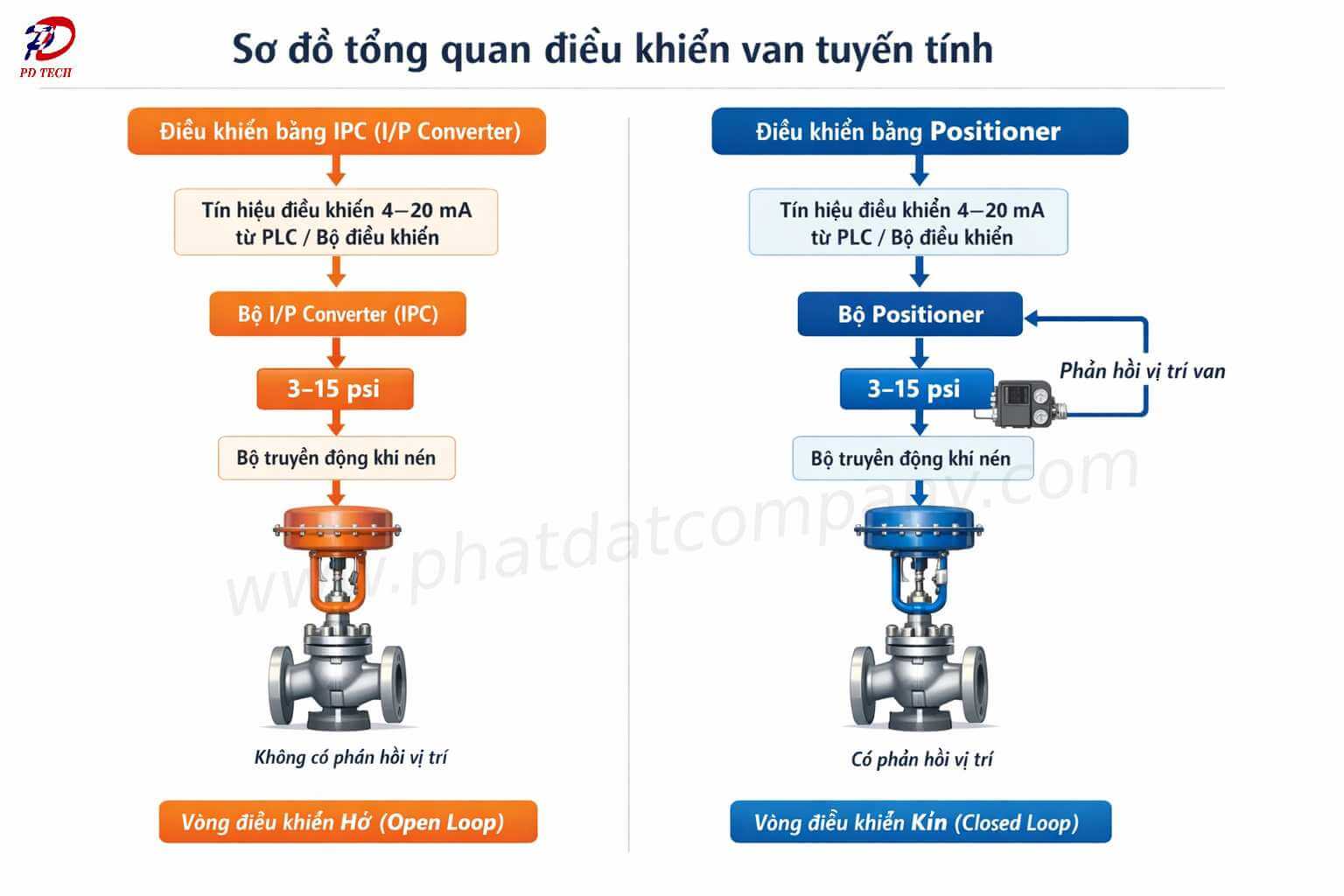

So sánh điều khiển van tuyến tính:

• IPC → Điều khiển vòng hở (Open Loop), không có phản hồi vị trí van
• Positioner → Điều khiển vòng kín (Closed Loop), có phản hồi vị trí, độ chính xác cao

Sơ đồ trên minh họa rõ sự khác nhau giữa điều khiển vòng hở bằng IPC và điều khiển vòng kín bằng Positioner cho van tuyến tính. Đây là cách phân loại phổ biến trong nhà máy công nghiệp khi lựa chọn giải pháp điều khiển van.

Nếu bạn chỉ nhớ 1 điều: IPC ra lệnh, Positioner đảm bảo van làm đúng lệnh.

Lưu ý: dù dùng IPC hay Positioner, chất lượng điều khiển còn phụ thuộc rất lớn vào loại tín hiệu analog đầu vào (0–10 V hay 4–20 mA).

Bài [so sánh 0–10 V và 4–20 mA cho van tuyến tính] sẽ giúp bạn chọn đúng ngay từ thiết kế hệ thống.

Nguyên lý hoạt động của IPC (I/P Converter)

IPC sử dụng cơ cấu flapper–nozzle:

1. Dòng 4–20 mA tạo lực điện từ
2. Thay đổi khe hở flapper–nozzle
3. Điều chỉnh áp khí đầu ra 3–15 psi
4. Áp này tác động trực tiếp lên actuator

 Điểm quan trọng: IPC không biết van đã mở bao nhiêu %. Nếu van kẹt, ma sát tăng, tải thay đổi → vị trí van sẽ sai lệch so với tín hiệu điều khiển.

Nguyên lý hoạt động của Positioner

Positioner tạo thành vòng điều khiển kín:

1. Nhận tín hiệu 4–20 mA
2. So sánh với vị trí van thực tế (feedback)
3. Tăng/giảm áp khí liên tục
4. Giữ van đúng hành trình yêu cầu

 Nhờ đó, van vẫn chính xác ngay cả khi tải, áp suất, ma sát thay đổi.

Khi nào nên dùng IPC trong nhà máy?

IPC không sai, chỉ sai khi dùng không đúng chỗ.

Nên dùng IPC khi:

• ✔ Van nhỏ, hành trình ngắn
• ✔ Lưu chất ổn định
• ✔ Không yêu cầu chính xác cao
• ✔ Không chạy PID hoặc PID đơn giản
• ✔ Ứng dụng phụ trợ, không critical

 Ví dụ thực tế:

• Van cấp khí phụ
• Van bypass
• Van xả đơn giản

Khi nào bắt buộc phải dùng Positioner?

Positioner là bắt buộc trong các trường hợp:

•  Hệ steam / nước nóng / dầu tải nhiệt
•  Điều khiển PID (nhiệt độ, áp suất, lưu lượng)
•  Van DN lớn, lực đóng mở cao
•  Van có ma sát, packing cứng
•  Hệ thống yêu cầu an toàn & ổn định lâu dài

 Thực tế mình gặp nhiều nhà máy:

Dùng IPC cho van steam → PID rung → đổi sang positioner → hệ ổn định ngay.

Những sai lầm phổ biến khi chọn IPC thay cho Positioner

❌ Van mở 100% nhưng lưu lượng không đạt
❌ PID chỉnh mãi không ổn định
❌ Đổ lỗi PLC, cảm biến nhưng lỗi nằm ở van
❌ Van rung, mòn seat sớm

 Nguyên nhân gốc: không có phản hồi vị trí.

Nhiều trường hợp van bị sai lệch do chọn sai thiết bị điều khiển, xem chi tiết tại 12 nguyên nhân khiến van tuyến tính bị hư hoặc điều khiển sai lệch

So sánh nhanh: Chọn IPC hay Positioner?

• Muốn rẻ – đơn giản – chấp nhận sai số → IPC
• Muốn chính xác – ổn định – chạy PID tốt → Positioner

Trong đa số nhà máy công nghiệp hiện đại, Positioner là lựa chọn an toàn và kinh tế về lâu dài.

Kết luận từ góc nhìn vận hành nhà máy

Không có thiết bị nào "tốt nhất cho mọi hệ thống".

• IPC phù hợp khi điều kiện ổn định, yêu cầu thấp
• Positioner bắt buộc khi độ chính xác, an toàn và ổn định là ưu tiên

 Chọn đúng ngay từ đầu giúp tiết kiệm chi phí bảo trì, tránh dừng máy và tăng tuổi thọ van.
