Van Điều Khiển Tuyến Tính DN65 Van Tuyến Tính Cho Lò Hơi, Lò Dầu
Van cầu tuyến tính DN65 là gì?
Van điều khiển tuyến tính DN65 là loại van control dùng để điều tiết lưu lượng môi chất theo tín hiệu điều khiển tuyến tính như 4-20mA hoặc 0-10V.
Kích thước DN65 thường dùng trong các hệ thống có lưu lượng lớn hơn DN40 và DN50, đặc biệt trong nhà máy sản xuất thực phẩm, dệt nhuộm, lò hơi và hóa chất.

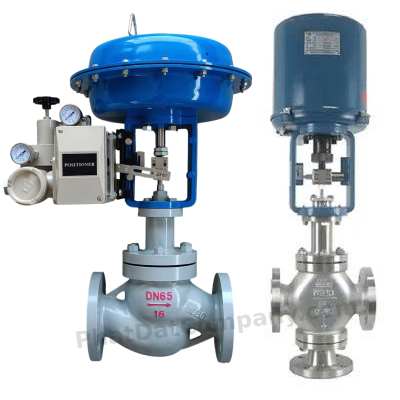

Hình thực tế van điều khiển tuyến tính DN65 dùng trong nhà máy công nghiệp
Ứng dụng thực tế của van điều khiển tuyến tính DN65
DN65 thường xuất hiện trong:
Trong thực tế, DN65 thường dùng khi lưu lượng hơi hoặc dầu lớn và cần điều tiết ổn định.
Tham khảo thêm: van điều khiển tuyến tính
https://phatdatcompany.com/van-dieu-khien-tuyen-tinh
Nguyên lý hoạt động
PT100 đo nhiệt độ thực tế.
Bộ điều khiển PID so sánh với nhiệt độ cài đặt.
Nếu nhiệt thấp hơn setpoint:
PID tăng tín hiệu từ 4mA lên 20mA.
Van mở lớn hơn.
Nếu nhiệt cao hơn setpoint:
PID giảm tín hiệu.
Van đóng bớt.
Đây là vòng điều khiển kín.

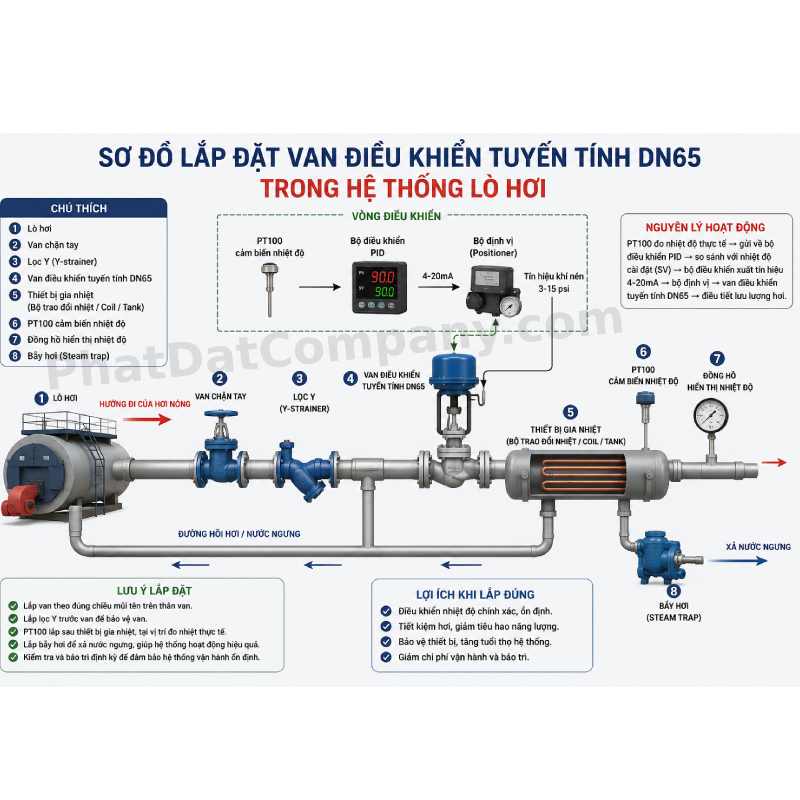

Sơ đồ lắp đặt chuẩn van DN65 trên đường hơi nóng
Sai lầm phổ biến khi chọn van DN65
1. Chọn theo size ống mà không tính Cv
DN65 không đồng nghĩa lưu lượng phù hợp.
Cv mới là yếu tố quan trọng.
2. Chọn actuator quá nhỏ
Áp lực cao nhưng lực actuator yếu.
Van không đóng kín.
Để chọn đúng Actuator. Bạn tham khảo bài viết So sánh Actuator điện và khí nén.
3. Không lắp Y-strainer trước van
Cặn làm hư seat.
Leak nhanh.
4. PT100 lắp sai vị trí
Phản hồi nhiệt chậm.
Kinh nghiệm thực tế
Trong thực tế vận hành nhà máy, DN65 là một trong các size dễ chọn sai nhất.
Nhiều khách hàng chỉ dựa vào đường ống DN65 mà bỏ qua:
Kết quả:
van rung, điều khiển không ổn định và hao hơi lớn.
Đó là lý do cần sizing đúng ngay từ đầu.

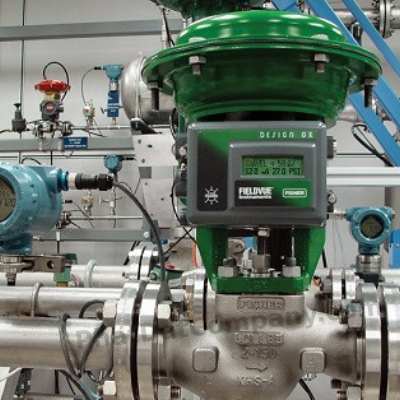

Hình lắp đặt thực tế van tuyến tính DN65 trong hệ thống gia nhiệt
Bảng so sánh
Tiêu chí | DN50 | DN65 | DN80 |
|---|---|---|---|
| Lưu lượng | Trung bình | Cao | Rất cao |
| Ứng dụng | HX nhỏ | Boiler lớn | Main steam |
| Cv phổ biến | 40 | 63 | 100 |
| Giá | Trung bình | Cao hơn | Cao |
Ngoài việc chọn đúng kích thước, chi phí đầu tư cũng là yếu tố quan trọng. Bạn có thể tham khảo thêm giá van tuyến tính để so sánh mức giá giữa các size và thương hiệu phổ biến.
Phát Đạt đã cung cấp van điều khiển tuyến tính cho:
Có sẵn CO-CQ.
Test trước khi giao.
Hỗ trợ kỹ thuật thực tế.

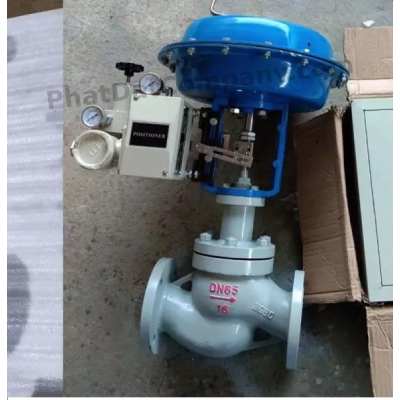

Hình giao hàng thực tế van DN65 cho khách nhà máy
FAQ Câu hỏi thường gặp
Van điều khiển tuyến tính DN65 dùng cho môi chất nào?
Steam, dầu tải nhiệt, nước nóng, condensate, khí nóng.
DN65 có bắt buộc dùng positioner không?
Nếu điều khiển tuyến tính thì bắt buộc.
DN65 nên chọn khí nén hay điện?
Steam thường ưu tiên khí nén vì ổn định hơn.
Van DN65 có dùng cho lò hơi được không?
Có. Đây là ứng dụng phổ biến nhất.
Bạn đang cần chọn van điều khiển tuyến tính DN65 cho hệ thống hơi nóng hoặc gia nhiệt?
Gửi:
Phát Đạt hỗ trợ sizing đúng và chọn model phù hợp.
