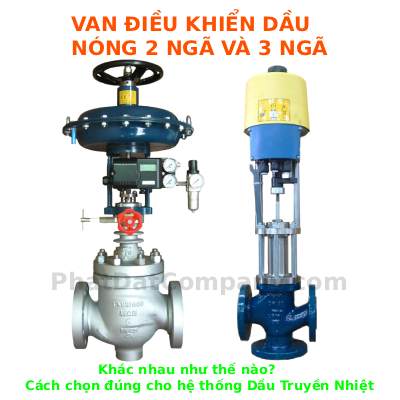

Khi thiết kế hoặc nâng cấp hệ thống dầu truyền nhiệt(Thermal Oil), một trong những câu hỏi mà kỹ sư, đơn vị thiết kế và chủ đầu tư thường gặp là:
Nên sử dụng van điều khiển dầu nóng 2 ngã hay van điều khiển dầu nóng 3 ngã?
Thoạt nhìn, cả hai đều là van điều khiển tự động sử dụng actuator điện hoặc khí nén để điều tiết dòng dầu truyền nhiệt. Tuy nhiên, chức năng, nguyên lý hoạt động, vị trí lắp đặt và ứng dụng của hai loại van hoàn toàn khác nhau. Nếu lựa chọn không phù hợp với sơ đồ công nghệ, hệ thống có thể gặp các vấn đề như:
So sánh van điều khiển dầu nóng 2 ngã và 3 ngã về cấu tạo, nguyên lý hoạt động và ứng dụng trong hệ thống dầu truyền nhiệt của nhà máy.
Đặc biệt trong các hệ thống lò dầu tải nhiệt, bộ trao đổi nhiệt, máy ép nhựa, máy cán, máy sấy, ngành dệt, thực phẩm, hóa chất và nhiều quy trình gia nhiệt công nghiệp khác, việc chọn đúng loại van ngay từ giai đoạn thiết kế sẽ giúp hệ thống vận hành ổn định, tối ưu hiệu suất truyền nhiệt và giảm chi phí đầu tư cũng như bảo trì.
Trong bài viết này, Phát Đạt sẽ phân tích chuyên sâu:
Nếu anh/chị chưa tìm hiểu tổng quan về cấu tạo, nguyên lý hoạt động và các ứng dụng của dòng van này, nên tham khảo trước bài viết Van điều khiển dầu nóng để có cái nhìn tổng thể. Sau đó quay lại bài viết này để lựa chọn đúng loại van theo yêu cầu của hệ thống.
Đối với các dự án đang trong giai đoạn lập dự toán, sau khi xác định được loại van phù hợp, anh/chị cũng có thể tham khảo bài Giá van điều khiển dầu nóng để hiểu những yếu tố ảnh hưởng đến chi phí đầu tư và cách lựa chọn cấu hình phù hợp với ngân sách của dự án.
Van Điều Khiển Dầu Nóng 2 Ngã Là Gì?
Van điều khiển dầu nóng 2 ngã (2-Way Thermal Oil Control Valve) là loại van điều khiển tự động có 01 cửa vào (Inlet) và 01 cửa ra (Outlet), được sử dụng để điều tiết lưu lượng dầu truyền nhiệt đi qua thiết bị trao đổi nhiệt hoặc dây chuyền sản xuất theo tín hiệu điều khiển từ bộ điều khiển nhiệt độ (PID Controller), PLC hoặc DCS.
Khác với van đóng mở ON/OFF chỉ có hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn, van điều khiển dầu nóng 2 ngã có thể điều chỉnh liên tục độ mở của van theo tín hiệu 4–20 mA, 0–10 V hoặc tín hiệu điều khiển khác. Điều này giúp nhiệt độ dầu truyền nhiệt được duy trì ổn định theo giá trị cài đặt, giảm dao động nhiệt độ và nâng cao hiệu quả vận hành của toàn bộ hệ thống.
Trong hệ thống Thermal Oil, van 2 ngã thường được lắp trên đường cấp dầu nóng đến thiết bị sử dụng nhiệt hoặc đường hồi, tùy theo sơ đồ công nghệ và yêu cầu điều khiển của từng nhà máy.

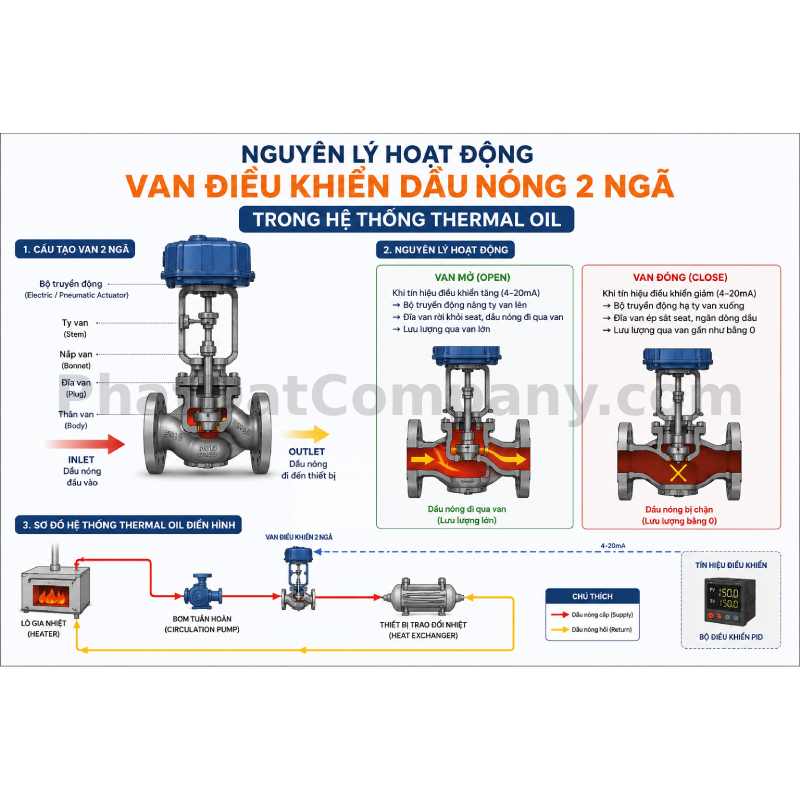

Nguyên lý hoạt động của van điều khiển dầu nóng 2 ngã
Nguyên lý hoạt động của van điều khiển dầu nóng 2 ngã tương đối đơn giản nhưng mang lại hiệu quả điều khiển cao.
Quy trình điều khiển điển hình như sau:
PT100 → Bộ điều khiển nhiệt độ PID → Actuator → Van điều khiển 2 ngã → Điều chỉnh lưu lượng dầu nóng → Ổn định nhiệt độ thiết bị
Khi cảm biến PT100 đo được nhiệt độ thấp hơn giá trị cài đặt, bộ điều khiển PID sẽ tăng tín hiệu điều khiển đến actuator. Actuator sẽ mở van lớn hơn để tăng lưu lượng dầu truyền nhiệt đi qua thiết bị, giúp nhiệt độ tăng lên.
Ngược lại, khi nhiệt độ vượt quá giá trị cài đặt, bộ điều khiển sẽ giảm tín hiệu điều khiển, actuator thu nhỏ độ mở của van để giảm lưu lượng dầu nóng, đưa nhiệt độ trở về mức mong muốn.
Quá trình này diễn ra liên tục, giúp hệ thống duy trì nhiệt độ ổn định mà không cần thao tác thủ công.
Van điều khiển dầu nóng 2 ngã điều tiết lưu lượng dầu truyền nhiệt theo tín hiệu từ bộ điều khiển PID, giúp duy trì nhiệt độ ổn định cho hệ thống Thermal Oil.
Cấu tạo cơ bản của van điều khiển dầu nóng 2 ngã
Một bộ van điều khiển dầu nóng 2 ngã hoàn chỉnh thường bao gồm các thành phần sau:
Việc lựa chọn đúng vật liệu thân van, Seat và Packing là rất quan trọng vì dầu truyền nhiệt thường làm việc ở nhiệt độ cao, có thể lên đến vài trăm độ C tùy theo loại dầu và thiết kế hệ thống.
Ứng dụng của van điều khiển dầu nóng 2 ngã
Van điều khiển dầu nóng 2 ngã được sử dụng phổ biến trong các hệ thống cần điều chỉnh lưu lượng trên một đường ống duy nhất, chẳng hạn như:
Đối với các hệ thống chỉ cần điều tiết lưu lượng dầu cấp vào thiết bị mà không cần trộn hoặc chuyển hướng dòng chảy, van điều khiển dầu nóng 2 ngã thường là giải pháp phù hợp và có chi phí đầu tư thấp hơn so với van 3 ngã.
Ưu điểm của van điều khiển dầu nóng 2 ngã
Lưu ý khi lựa chọn van điều khiển dầu nóng 2 ngã
Không nên lựa chọn van chỉ dựa trên kích thước đường ống (DN). Để van hoạt động ổn định và điều khiển chính xác, cần xem xét đồng thời các thông số như:
Việc tính toán đầy đủ các thông số ngay từ đầu sẽ giúp lựa chọn đúng cấu hình van, hạn chế hiện tượng điều khiển không ổn định và tối ưu hiệu quả vận hành của hệ thống Thermal Oil.
Van Điều Khiển Dầu Nóng 3 Ngã Là Gì?
Van điều khiển dầu nóng 3 ngã (3-Way Thermal Oil Control Valve) là loại van điều khiển tự động có 03 cửa kết nối, được sử dụng để trộn hai dòng dầu truyền nhiệt (Mixing) hoặc chuyển hướng một dòng dầu thành hai nhánh (Diverting) theo tín hiệu điều khiển từ bộ điều khiển nhiệt độ (PID Controller), PLC hoặc DCS.
Khác với van điều khiển 2 ngã chỉ điều tiết lưu lượng trên một đường ống, van điều khiển dầu nóng 3 ngã có khả năng phân phối hoặc phối trộn dòng dầu, giúp duy trì nhiệt độ ổn định mà vẫn đảm bảo lưu lượng tuần hoàn trong hệ thống Thermal Oil.
Đây là loại van được sử dụng phổ biến trong các hệ thống lò dầu truyền nhiệt, bộ trao đổi nhiệt, bypass dầu nóng, cụm điều khiển nhiệt độ, máy ép nhựa, máy cán, ngành dệt, thực phẩm, hóa chất và nhiều quy trình gia nhiệt công nghiệp yêu cầu điều khiển nhiệt độ chính xác.
Hai loại van điều khiển dầu nóng 3 ngã phổ biến
Van điều khiển dầu nóng 3 ngã được chia thành hai loại chính:

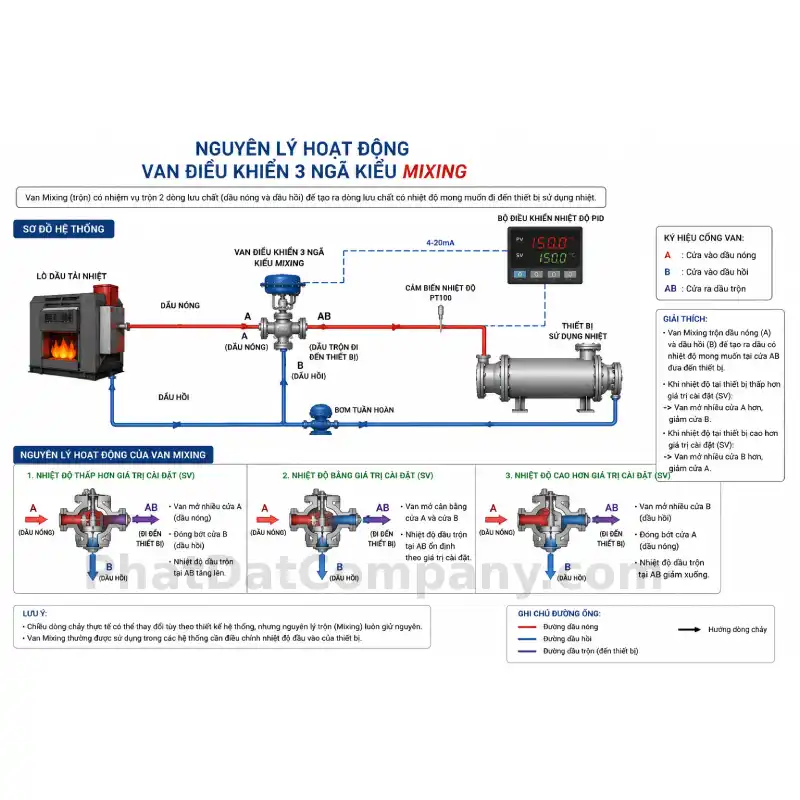

1. Van 3 ngã Mixing (Van trộn)
Van Mixing có nhiệm vụ trộn hai dòng dầu truyền nhiệt có nhiệt độ hoặc lưu lượng khác nhau thành một dòng đầu ra.
Thông thường:
Kiểu van này thường được sử dụng khi cần:

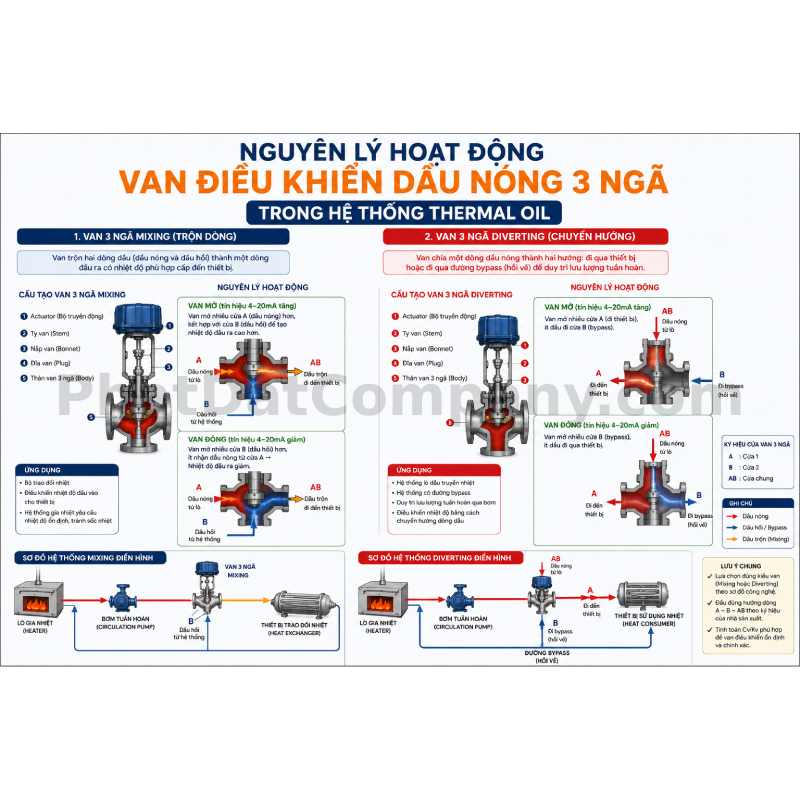

Van điều khiển dầu nóng 3 ngã có hai cấu hình chính là Mixing và Diverting, được lựa chọn theo sơ đồ công nghệ và yêu cầu điều khiển nhiệt độ của hệ thống dầu truyền nhiệt.

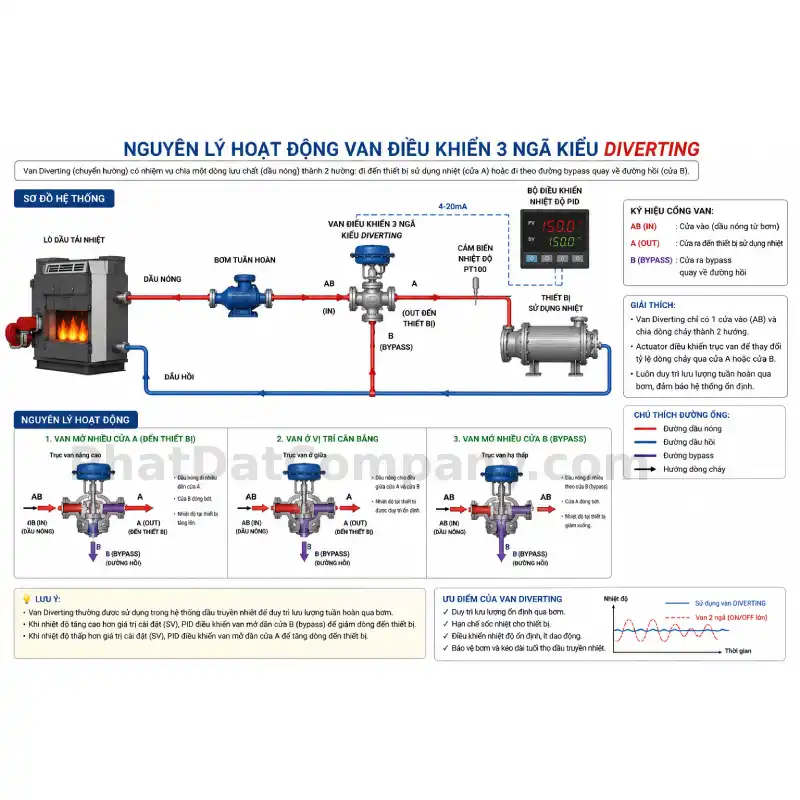

2. Van 3 ngã Diverting (Van chuyển hướng)
Van Diverting có nhiệm vụ chuyển hướng một dòng dầu truyền nhiệt sang hai đường khác nhau.
Ví dụ:
Khi nhiệt độ tại thiết bị thấp hơn giá trị cài đặt, van sẽ đưa phần lớn lưu lượng dầu nóng vào thiết bị.
Khi nhiệt độ đạt hoặc vượt giá trị cài đặt, van sẽ giảm lưu lượng đi vào thiết bị và chuyển một phần dầu nóng sang đường bypass hoặc đường hồi về lò.
Nhờ đó:
Trong các hệ thống Thermal Oil hiện đại, van Diverting thường được sử dụng nhiều hơn ở những sơ đồ cần duy trì lưu lượng tuần hoàn ổn định. Tuy nhiên, việc lựa chọn Mixing hay Diverting phải dựa trên sơ đồ công nghệ và yêu cầu điều khiển của từng hệ thống, không có loại nào phù hợp cho mọi ứng dụng.
Nguyên lý hoạt động của van điều khiển dầu nóng 3 ngã
Một hệ thống điều khiển điển hình gồm:
PT100 → Bộ điều khiển PID → Actuator → Van điều khiển 3 ngã → Điều chỉnh tỷ lệ dòng dầu → Ổn định nhiệt độ
Quá trình hoạt động diễn ra như sau:
Nhờ điều khiển tuyến tính liên tục, van 3 ngã giúp hệ thống phản ứng nhanh với sự thay đổi tải nhiệt, đồng thời giảm hiện tượng dao động nhiệt độ (Hunting) khi được tính toán và cài đặt đúng.
Cấu tạo của van điều khiển dầu nóng 3 ngã
Một bộ van điều khiển dầu nóng 3 ngã hoàn chỉnh thường bao gồm:
Tùy theo nhiệt độ làm việc và loại dầu truyền nhiệt, vật liệu thân van có thể là gang cầu, thép carbon hoặc thép không gỉ, trong khi Seat và Packing cần đáp ứng khả năng làm việc ở nhiệt độ cao để đảm bảo độ kín và tuổi thọ của van.
Ứng dụng của van điều khiển dầu nóng 3 ngã
Van điều khiển dầu nóng 3 ngã được sử dụng trong nhiều hệ thống công nghiệp như:
Đặc biệt, các hệ thống cần duy trì lưu lượng tuần hoàn ổn định đồng thời điều khiển nhiệt độ chính xác thường ưu tiên sử dụng van điều khiển dầu nóng 3 ngã.
Ưu điểm của van điều khiển dầu nóng 3 ngã
Lưu ý khi lựa chọn van điều khiển dầu nóng 3 ngã

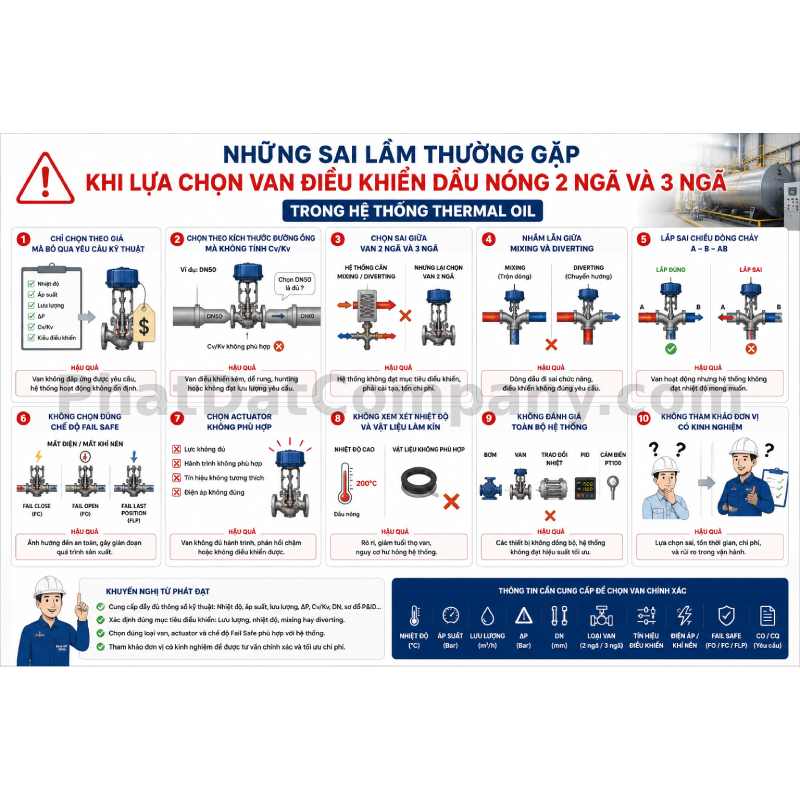

Một sai lầm phổ biến là chỉ chọn van 3 ngã vì nghĩ rằng "nhiều cửa hơn thì tốt hơn". Thực tế, van 3 ngã chỉ phát huy hiệu quả khi sơ đồ công nghệ cần chức năng Mixing hoặc Diverting.
Trước khi lựa chọn, cần xác định rõ:
Việc phân tích đầy đủ các thông số trên sẽ giúp lựa chọn đúng cấu hình van, tối ưu hiệu quả điều khiển và hạn chế các chi phí phát sinh trong quá trình vận hành.
Điểm Giống Nhau Giữa Van Điều Khiển Dầu Nóng 2 Ngã Và 3 Ngã
Mặc dù van điều khiển dầu nóng 2 ngã và van điều khiển dầu nóng 3 ngã có cấu tạo và chức năng khác nhau, nhưng cả hai đều được thiết kế để điều khiển lưu lượng dầu truyền nhiệt một cách tự động, giúp hệ thống Thermal Oil vận hành ổn định, an toàn và tiết kiệm năng lượng.
Hiểu được những điểm giống nhau sẽ giúp kỹ sư tập trung vào yêu cầu công nghệ của hệ thống, thay vì chỉ dựa vào số lượng cửa van để lựa chọn.
1. Đều là van điều khiển tự động
Cả van 2 ngã và van 3 ngã đều hoạt động dựa trên tín hiệu điều khiển từ:
Tín hiệu điều khiển phổ biến gồm:
Nhờ đó, hệ thống có thể tự động điều chỉnh nhiệt độ mà không cần vận hành thủ công.
2. Đều sử dụng actuator điện hoặc khí nén
Hai loại van đều có thể kết hợp với:
Việc lựa chọn actuator phụ thuộc vào:
3. Đều dùng trong hệ thống Thermal Oil
Mục tiêu chung của cả hai loại van là điều khiển dòng dầu truyền nhiệt trong các hệ thống như:
Sự khác nhau nằm ở phương pháp điều khiển dòng dầu, không phải ở môi trường sử dụng.
4. Đều yêu cầu tính toán Cv/Kv trước khi lựa chọn
Một quan niệm chưa chính xác là chỉ cần chọn van theo kích thước đường ống (DN).
Thực tế, dù là van 2 ngã hay 3 ngã, việc lựa chọn đều cần dựa trên:
Việc tính toán đúng Cv/Kv giúp van làm việc trong vùng điều khiển hiệu quả, nâng cao độ ổn định và tuổi thọ thiết bị.
5. Đều cần lựa chọn vật liệu phù hợp với nhiệt độ làm việc
Dầu truyền nhiệt thường vận hành ở nhiệt độ cao, vì vậy cả hai loại van đều cần lựa chọn vật liệu phù hợp.
Các thành phần cần được xem xét gồm:
Việc lựa chọn vật liệu phải phù hợp với nhiệt độ, áp suất và đặc tính của dầu truyền nhiệt để đảm bảo độ bền và hạn chế rò rỉ trong quá trình vận hành.
6. Đều có thể tích hợp chế độ Fail Safe
Tùy theo yêu cầu công nghệ, cả van 2 ngã và van 3 ngã đều có thể lựa chọn chế độ an toàn khi mất điện hoặc mất khí nén như:
Việc lựa chọn chế độ Fail Safe cần căn cứ vào yêu cầu an toàn của từng hệ thống, không nên áp dụng một cấu hình cho mọi ứng dụng.
7. Đều cần được lựa chọn theo sơ đồ công nghệ (P&ID)
Dù sử dụng van 2 ngã hay van 3 ngã, việc lựa chọn nên dựa trên:
Lựa chọn đúng ngay từ giai đoạn thiết kế sẽ giúp giảm chi phí cải tạo và nâng cao độ ổn định khi vận hành.
Bảng tổng hợp điểm giống nhau
Tiêu chí | Van điều khiển dầu nóng 2 ngã | Van điều khiển dầu nóng 3 ngã |
|---|---|---|
| Điều khiển tự động | ✔ | ✔ |
| Sử dụng trong hệ thống Thermal Oil | ✔ | ✔ |
| Điều khiển bằng tín hiệu 4–20 mA hoặc 0–10 V | ✔ | ✔ |
| Có thể dùng actuator điện hoặc khí nén | ✔ | ✔ |
| Cần tính toán Cv/Kv | ✔ | ✔ |
| Cần lựa chọn vật liệu chịu nhiệt | ✔ | ✔ |
| Có thể tích hợp Fail Safe | ✔ | ✔ |
| Cần xem xét sơ đồ P&ID trước khi lựa chọn | ✔ | ✔ |
Kết luận
Điểm giống nhau giữa van điều khiển dầu nóng 2 ngã và 3 ngã là đều nhằm điều khiển tự động lưu lượng dầu truyền nhiệt để duy trì nhiệt độ ổn định cho hệ thống. Cả hai đều yêu cầu tính toán kỹ thuật về lưu lượng, chênh áp, Cv/Kv, nhiệt độ và điều kiện vận hành trước khi lựa chọn.
Sự khác biệt quan trọng không nằm ở chất lượng của van, mà nằm ở chức năng điều khiển. Van 2 ngã phù hợp với các ứng dụng điều tiết trên một đường ống, trong khi van 3 ngã được thiết kế cho các hệ thống cần trộn dòng (Mixing) hoặc chuyển hướng dòng (Diverting). Đây cũng là nội dung sẽ được phân tích chi tiết trong phần tiếp theo: "So sánh van điều khiển dầu nóng 2 ngã và 3 ngã".
Khi lựa chọn van điều khiển cho hệ thống Thermal Oil, nhiều kỹ sư thường đặt câu hỏi:
Nên sử dụng van điều khiển dầu nóng 2 ngã hay van điều khiển dầu nóng 3 ngã?
Thực tế, không có loại van nào tốt hơn loại còn lại. Mỗi loại được thiết kế để đáp ứng một mục đích điều khiển khác nhau. Việc lựa chọn đúng phụ thuộc vào sơ đồ công nghệ (P&ID), yêu cầu điều khiển nhiệt độ, lưu lượng tuần hoàn và đặc điểm của hệ thống.
Nếu lựa chọn sai loại van, hệ thống có thể gặp các vấn đề như:
Dưới đây là bảng so sánh giúp kỹ sư và chủ đầu tư dễ dàng lựa chọn.
Tiêu chí | Van điều khiển dầu nóng 2 ngã | Van điều khiển dầu nóng 3 ngã |
|---|---|---|
| Số cửa kết nối | 2 cửa (Inlet - Outlet) | 3 cửa (A - B - AB) |
| Chức năng chính | Điều tiết lưu lượng dầu trên một đường ống | Trộn dòng (Mixing) hoặc chuyển hướng dòng (Diverting) |
| Nguyên lý hoạt động | Thay đổi độ mở của van để điều chỉnh lưu lượng | Điều chỉnh tỷ lệ dòng chảy giữa ba cửa van |
| Ứng dụng | Điều khiển nhiệt độ cho một thiết bị | Điều khiển hệ thống tuần hoàn, bypass hoặc bộ trao đổi nhiệt |
| Duy trì lưu lượng tuần hoàn | Không phải lúc nào cũng duy trì | Có thể duy trì lưu lượng tuần hoàn khi thiết kế đúng |
| Khả năng Mixing | Không | Có |
| Khả năng Diverting | Không | Có |
| Mức độ điều khiển | Đơn giản | Phức tạp hơn nhưng linh hoạt hơn |
| Đường ống lắp đặt | Ít đường ống hơn | Cần bố trí thêm đường bypass hoặc đường trộn tùy sơ đồ |
| Chi phí đầu tư | Thường thấp hơn | Thường cao hơn do cấu tạo và hệ thống đường ống |
| Chi phí bảo trì | Thấp | Cao hơn nếu hệ thống phức tạp |
| Độ khó thiết kế | Dễ | Cần tính toán kỹ sơ đồ công nghệ |
| Ứng dụng phổ biến | Máy ép nhựa, máy sấy, bộ trao đổi nhiệt đơn giản | Hệ thống Thermal Oil công suất lớn, bộ trao đổi nhiệt, hệ thống cần bypass hoặc điều khiển nhiệt độ chính xác |
Van điều khiển dầu nóng 2 ngã phù hợp khi hệ thống chỉ cần điều chỉnh lưu lượng dầu truyền nhiệt trên một đường ống mà không cần chia hoặc trộn dòng.
Các ứng dụng điển hình:
Ưu điểm:
Van điều khiển dầu nóng 3 ngã phù hợp khi hệ thống cần:
Các ứng dụng phổ biến:
Nếu được lựa chọn đúng ứng dụng, cả hai loại van đều mang lại hiệu quả điều khiển cao.
Tuy nhiên:
Điều quan trọng không phải là van nào tốt hơn, mà là van nào phù hợp với sơ đồ công nghệ và mục tiêu điều khiển của hệ thống.
Trước khi lựa chọn van điều khiển dầu nóng 2 ngã hoặc 3 ngã, kỹ sư nên đánh giá đầy đủ:
Việc phân tích đầy đủ các yếu tố này sẽ giúp lựa chọn đúng loại van ngay từ đầu, giảm chi phí cải tạo và nâng cao độ ổn định khi vận hành.
Nếu anh/chị chưa biết hệ thống của mình phù hợp với van 2 ngã hay 3 ngã, hãy tham khảo bài Hướng dẫn chọn van điều khiển dầu nóng để tìm hiểu quy trình lựa chọn từ phân tích sơ đồ P&ID, tính toán Cv/Kv đến lựa chọn actuator và chế độ Fail Safe.
Sau khi xác định được loại van phù hợp, anh/chị có thể xem thêm bài Giá van điều khiển dầu nóng để tìm hiểu các yếu tố ảnh hưởng đến chi phí đầu tư và bảng giá tham khảo theo từng cấu hình.
Van điều khiển dầu nóng 2 ngã là lựa chọn phù hợp khi hệ thống chỉ cần điều chỉnh lưu lượng dầu truyền nhiệt trên một đường ống, nhằm kiểm soát nhiệt độ của thiết bị hoặc dây chuyền sản xuất.
Trong thực tế, không phải hệ thống Thermal Oil nào cũng cần sử dụng van 3 ngã. Với nhiều ứng dụng công nghiệp, van 2 ngã vẫn đáp ứng tốt yêu cầu điều khiển, đồng thời giúp đơn giản hóa hệ thống, giảm chi phí đầu tư và thuận tiện cho việc bảo trì.
Điều quan trọng là cần đánh giá đúng sơ đồ công nghệ (P&ID) và mục tiêu điều khiển trước khi lựa chọn.
Đây là ứng dụng phổ biến nhất của van điều khiển dầu nóng 2 ngã.
Van được lắp trên đường cấp dầu nóng đến thiết bị để thay đổi lưu lượng theo tín hiệu điều khiển từ bộ điều khiển nhiệt độ PID.
Khi nhiệt độ thấp hơn giá trị cài đặt, van sẽ mở lớn hơn để tăng lưu lượng dầu nóng.
Khi nhiệt độ đạt hoặc vượt giá trị cài đặt, van sẽ thu nhỏ độ mở để giảm lưu lượng dầu.
Trong trường hợp này, hệ thống không cần trộn dòng (Mixing) hoặc chuyển hướng dòng (Diverting).
Nếu sơ đồ công nghệ không yêu cầu:
thì van điều khiển dầu nóng 2 ngã thường là giải pháp phù hợp.
Cấu hình này giúp:
Đối với các bộ trao đổi nhiệt sử dụng dầu truyền nhiệt, van 2 ngã thường được sử dụng để điều chỉnh lượng dầu cấp vào thiết bị.
Ứng dụng phổ biến:
Trong các ứng dụng này, mục tiêu chính là duy trì nhiệt độ ổn định của thiết bị, không phải điều khiển dòng tuần hoàn.
Nhiều hệ thống Thermal Oil công suất nhỏ hoặc trung bình không yêu cầu cấu hình điều khiển quá phức tạp.
Van điều khiển dầu nóng 2 ngã thường đáp ứng tốt cho:
Trong các ứng dụng này, việc sử dụng van 3 ngã có thể làm tăng chi phí đầu tư mà chưa mang lại lợi ích tương xứng.
So với van 3 ngã, van điều khiển dầu nóng 2 ngã thường có:
Tuy nhiên, điều này không có nghĩa van 2 ngã luôn là lựa chọn tiết kiệm nhất. Nếu hệ thống thực tế cần chức năng Mixing hoặc Diverting nhưng vẫn sử dụng van 2 ngã, chi phí cải tạo và vận hành về sau có thể còn lớn hơn.
Trong một số hệ thống, việc duy trì lưu lượng tuần hoàn không được thực hiện bằng van 3 ngã mà thông qua:
Khi đó, van điều khiển dầu nóng 2 ngã vẫn có thể đáp ứng tốt nhiệm vụ điều chỉnh nhiệt độ.
Van điều khiển dầu nóng 2 ngã không phải là lựa chọn phù hợp nếu hệ thống có các yêu cầu sau:
Trong các trường hợp này, van điều khiển dầu nóng 3 ngã Mixing hoặc Diverting thường là giải pháp phù hợp hơn.
Trước khi lựa chọn, kỹ sư nên trả lời các câu hỏi sau:
Nếu đa số câu trả lời cho thấy hệ thống chỉ cần điều chỉnh lưu lượng trên một đường ống, không cần Mixing hoặc Diverting, thì van điều khiển dầu nóng 2 ngã là lựa chọn phù hợp.
Qua quá trình tư vấn, Phát Đạt nhận thấy nhiều trường hợp khách hàng ban đầu chỉ yêu cầu "van điều khiển dầu nóng DN50" hoặc "van điều khiển tuyến tính DN80" mà chưa xác định rõ mục tiêu điều khiển của hệ thống.
Thay vì lựa chọn ngay theo kích thước hoặc giá thành, việc xem xét sơ đồ P&ID, yêu cầu điều khiển nhiệt độ, lưu lượng và điều kiện vận hành sẽ giúp xác định liệu van 2 ngã có đáp ứng được yêu cầu hay cần chuyển sang van 3 ngã Mixing hoặc Diverting. Cách tiếp cận này giúp hạn chế thay đổi thiết kế sau khi lắp đặt và lựa chọn cấu hình phù hợp với ứng dụng thực tế.
Nếu hệ thống của anh/chị cần trộn dòng hoặc chuyển hướng dòng dầu truyền nhiệt, hãy đọc tiếp phần "Khi nào nên sử dụng van điều khiển dầu nóng 3 ngã?" hoặc tham khảo bài Van điều khiển dầu nóng để hiểu rõ nguyên lý hoạt động của từng loại van trong hệ thống Thermal Oil.
Sau khi xác định được loại van phù hợp, anh/chị có thể xem thêm bài Giá van điều khiển dầu nóng để tham khảo các yếu tố ảnh hưởng đến chi phí đầu tư và lựa chọn cấu hình phù hợp với ngân sách dự án.
Khi Nào Nên Sử Dụng Van Điều Khiển Dầu Nóng 3 Ngã?
Van điều khiển dầu nóng 3 ngã được sử dụng khi hệ thống không chỉ cần điều chỉnh lưu lượng, mà còn phải trộn dòng (Mixing) hoặc chuyển hướng dòng (Diverting) để duy trì nhiệt độ ổn định và đảm bảo lưu lượng tuần hoàn của dầu truyền nhiệt.
Trong nhiều hệ thống Thermal Oil hiện đại, đặc biệt là các dây chuyền sản xuất vận hành liên tục, việc lựa chọn van 3 ngã giúp hệ thống phản ứng linh hoạt trước sự thay đổi tải nhiệt, hạn chế dao động nhiệt độ và nâng cao hiệu suất sử dụng năng lượng.
Tuy nhiên, không phải mọi hệ thống đều cần van 3 ngã. Loại van này chỉ nên được lựa chọn khi sơ đồ công nghệ (P&ID) và yêu cầu điều khiển thực sự cần đến chức năng Mixing hoặc Diverting.
1. Khi hệ thống cần trộn hai dòng dầu truyền nhiệt (Mixing)
Van điều khiển dầu nóng 3 ngã Mixing được sử dụng khi cần pha trộn dầu nóng từ lò với dầu hồi từ thiết bị để tạo ra dòng dầu có nhiệt độ phù hợp trước khi cấp vào quy trình sản xuất.
Ứng dụng này thường gặp trong:
Việc trộn hai dòng dầu giúp:
2. Khi hệ thống cần chuyển hướng dòng dầu (Diverting)
Van điều khiển dầu nóng 3 ngã Diverting được sử dụng để phân chia một dòng dầu thành hai hướng khác nhau theo tín hiệu điều khiển.
Ví dụ:
Giải pháp này giúp:
3. Khi cần duy trì lưu lượng tuần hoàn của hệ thống
Đây là một trong những lý do quan trọng khiến nhiều hệ thống Thermal Oil lựa chọn van điều khiển dầu nóng 3 ngã.
Trong quá trình điều khiển, nếu van 2 ngã giảm lưu lượng quá nhiều, lưu lượng qua bơm và đường ống có thể thay đổi đáng kể.
Với van 3 ngã, đặc biệt là kiểu Diverting, lưu lượng tổng của hệ thống vẫn được duy trì, chỉ thay đổi tỷ lệ dòng dầu đi qua thiết bị và đường bypass.
Điều này giúp:
4. Khi hệ thống có đường bypass theo thiết kế P&ID
Nhiều hệ thống Thermal Oil được thiết kế sẵn đường bypass nhằm:
Trong trường hợp này, van điều khiển dầu nóng 3 ngã là lựa chọn phù hợp vì có thể điều chỉnh tỷ lệ lưu lượng giữa đường chính và đường bypass một cách tự động.
5. Khi yêu cầu điều khiển nhiệt độ có độ chính xác cao
Các ngành công nghiệp như:
thường yêu cầu nhiệt độ dầu truyền nhiệt ổn định trong một khoảng rất hẹp để đảm bảo chất lượng sản phẩm.
Van điều khiển dầu nóng 3 ngã giúp hệ thống:
6. Khi hệ thống có nhiều thiết bị sử dụng nhiệt
Trong các nhà máy có nhiều thiết bị cùng sử dụng nguồn dầu truyền nhiệt, việc điều phối lưu lượng giữa các nhánh trở nên quan trọng.
Van điều khiển dầu nóng 3 ngã giúp:
Những trường hợp không nhất thiết phải sử dụng van điều khiển dầu nóng 3 ngã
Van điều khiển dầu nóng 3 ngã không phải lúc nào cũng là lựa chọn tối ưu.
Nếu hệ thống:
thì van điều khiển dầu nóng 2 ngã thường là giải pháp đơn giản và kinh tế hơn.
Việc sử dụng van 3 ngã trong những trường hợp này có thể làm tăng chi phí đầu tư và độ phức tạp của hệ thống mà không mang lại lợi ích tương xứng.
Checklist trước khi lựa chọn van điều khiển dầu nóng 3 ngã
Trước khi quyết định sử dụng van điều khiển dầu nóng 3 ngã, kỹ sư nên xác định rõ:
Việc trả lời đầy đủ các câu hỏi trên sẽ giúp lựa chọn đúng cấu hình van, tránh phát sinh chi phí cải tạo sau này.
Kinh nghiệm
Trong quá trình tư vấn, Phát Đạt nhận thấy nhiều khách hàng yêu cầu báo giá van điều khiển dầu nóng 3 ngã vì cho rằng loại van này "hiện đại hơn" hoặc "điều khiển tốt hơn". Tuy nhiên, lựa chọn đúng không phụ thuộc vào số cửa của van mà phụ thuộc vào sơ đồ công nghệ và mục tiêu điều khiển.
Nếu hệ thống cần trộn dòng hoặc chuyển hướng dòng để duy trì nhiệt độ và lưu lượng tuần hoàn, van 3 ngã là giải pháp phù hợp. Ngược lại, với các hệ thống chỉ cần điều chỉnh lưu lượng trên một đường ống, van 2 ngã có thể đáp ứng tốt yêu cầu với cấu hình đơn giản và chi phí đầu tư hợp lý hơn.
Nếu anh/chị còn phân vân giữa van 3 ngã Mixing và van 3 ngã Diverting, hãy xem tiếp phần "Van 3 ngã Mixing và Diverting khác nhau như thế nào?" để hiểu rõ nguyên lý hoạt động và cách lựa chọn cho từng sơ đồ Thermal Oil.
Anh/chị cũng có thể tham khảo bài Hướng dẫn chọn van điều khiển dầu nóng để biết quy trình lựa chọn từ phân tích P&ID, tính toán Cv/Kv đến lựa chọn actuator và chế độ Fail Safe, hoặc xem bài Giá van điều khiển dầu nóng để tham khảo các yếu tố ảnh hưởng đến chi phí đầu tư.
Một trong những nhầm lẫn phổ biến khi lựa chọn van điều khiển dầu nóng 3 ngã là nhiều người cho rằng Mixing và Diverting chỉ khác nhau về tên gọi. Thực tế, đây là hai nguyên lý hoạt động hoàn toàn khác nhau, được thiết kế cho những mục đích điều khiển khác nhau.
Nếu lựa chọn sai giữa Mixing và Diverting, hệ thống có thể gặp các vấn đề như:
Vì vậy, trước khi lựa chọn van điều khiển dầu nóng 3 ngã, kỹ sư cần hiểu rõ sự khác nhau giữa hai cấu hình này.
Van 3 ngã Mixing (Van trộn) có chức năng trộn hai dòng dầu truyền nhiệt thành một dòng đầu ra.
Van có:
Bộ điều khiển PID sẽ thay đổi vị trí của đĩa van để điều chỉnh tỷ lệ giữa dòng dầu nóng và dòng dầu hồi, từ đó tạo ra nhiệt độ cấp phù hợp cho thiết bị.
Van Mixing thường được sử dụng trong:
Van 3 ngã Diverting (Van chuyển hướng) có chức năng chia một dòng dầu truyền nhiệt thành hai hướng khác nhau.
Van có:
Khi nhiệt độ của thiết bị thấp hơn giá trị cài đặt, van sẽ ưu tiên đưa nhiều dầu nóng qua cửa A.
Khi nhiệt độ tăng lên, van sẽ chuyển dần lưu lượng sang cửa B, giúp giảm lượng nhiệt cấp vào thiết bị nhưng vẫn duy trì lưu lượng tuần hoàn trong hệ thống.
Van Diverting thường được sử dụng trong:
Tiêu chí | Van 3 ngã Mixing | Van 3 ngã Diverting |
|---|---|---|
| Chức năng | Trộn hai dòng thành một | Chia một dòng thành hai |
| Số dòng vào | 2 | 1 |
| Số dòng ra | 1 | 2 |
| Hướng dòng chảy | A + B → AB | AB → A hoặc B |
| Mục tiêu điều khiển | Điều chỉnh nhiệt độ dầu cấp | Điều chỉnh hướng dòng và lưu lượng |
| Đường bypass | Không bắt buộc | Thường có |
| Duy trì lưu lượng tuần hoàn | Có thể | Rất phù hợp |
| Ứng dụng | Bộ trao đổi nhiệt, điều khiển khuôn | Lò dầu truyền nhiệt, hệ thống bypass |
| Mức độ phổ biến | Phổ biến | Rất phổ biến trong hệ thống Thermal Oil |
Van điều khiển dầu nóng 3 ngã kiểu Mixing trộn dầu nóng từ lò và dầu hồi để tạo ra dòng dầu có nhiệt độ phù hợp trước khi cấp vào thiết bị.
Van điều khiển dầu nóng 3 ngã kiểu Diverting chuyển hướng dòng dầu giữa thiết bị và đường bypass, giúp duy trì lưu lượng tuần hoàn và kiểm soát nhiệt độ trong hệ thống Thermal Oil.
Không có câu trả lời chung cho mọi hệ thống.
Điều quan trọng là lựa chọn theo sơ đồ công nghệ (P&ID) chứ không phải theo sở thích hay thói quen.
Qua quá trình tư vấn, Phát Đạt nhận thấy nhiều khách hàng mắc phải các sai lầm như:
Những sai lầm này có thể khiến hệ thống hoạt động không đúng thiết kế, dù van và actuator vẫn hoạt động bình thường.
Trong các dự án Thermal Oil, Phát Đạt luôn khuyến nghị khách hàng gửi sơ đồ P&ID hoặc sơ đồ đường ống trước khi lựa chọn van 3 ngã. Chỉ khi xác định rõ hướng dòng chảy, mục tiêu điều khiển, vị trí lắp đặt và điều kiện vận hành, mới có thể kết luận nên sử dụng Mixing hay Diverting.
Việc lựa chọn đúng ngay từ giai đoạn thiết kế không chỉ giúp hệ thống vận hành ổn định mà còn giảm chi phí cải tạo, hạn chế thời gian dừng máy và nâng cao tuổi thọ của bơm, van và các thiết bị liên quan.
Nếu anh/chị đang lựa chọn van cho dự án mới, hãy tham khảo thêm bài Hướng dẫn chọn van điều khiển dầu nóng để biết quy trình lựa chọn từ phân tích sơ đồ P&ID, tính toán Cv/Kv, lựa chọn actuator đến chế độ Fail Safe. Sau khi xác định đúng cấu hình, anh/chị có thể xem bài Giá van điều khiển dầu nóng để tham khảo các yếu tố ảnh hưởng đến chi phí đầu tư và lựa chọn giải pháp phù hợp với ngân sách.
Không có loại van điều khiển dầu nóng nào phù hợp với mọi hệ thống. Van điều khiển dầu nóng 2 ngã và van điều khiển dầu nóng 3 ngã đều có những ưu điểm và hạn chế riêng. Việc lựa chọn nên dựa trên mục tiêu điều khiển, sơ đồ P&ID, lưu lượng tuần hoàn, yêu cầu ổn định nhiệt độ và chi phí đầu tư.
Lựa chọn đúng ngay từ giai đoạn thiết kế sẽ giúp hệ thống vận hành ổn định trong nhiều năm, giảm chi phí bảo trì và tránh phải cải tạo đường ống sau khi đưa vào sử dụng.
Van điều khiển dầu nóng 2 ngã là giải pháp phổ biến trong các hệ thống có sơ đồ đơn giản và chỉ cần điều chỉnh lưu lượng dầu truyền nhiệt.
Van chỉ có hai cửa kết nối nên:
Điều này giúp giảm thời gian thi công và thuận tiện trong quá trình vận hành.
So với van 3 ngã cùng kích thước và cấu hình:
Đây là lựa chọn phù hợp với các hệ thống không yêu cầu Mixing hoặc Diverting.
Khi được tính toán đúng Cv/Kv, van 2 ngã có khả năng điều chỉnh lưu lượng rất tốt, đáp ứng yêu cầu điều khiển nhiệt độ của nhiều hệ thống Thermal Oil.
Van 2 ngã thường được sử dụng trong:
Bên cạnh những ưu điểm, van 2 ngã cũng có một số hạn chế cần lưu ý.
Van không thể trộn dầu nóng và dầu hồi.
Van không thể chuyển hướng dòng dầu sang đường bypass.
Trong các hệ thống yêu cầu lưu lượng tuần hoàn luôn ổn định, van 2 ngã có thể không phải là lựa chọn tối ưu nếu không có giải pháp bổ sung.
Các hệ thống nhiều nhánh hoặc cần điều khiển đồng thời nhiều chế độ thường sẽ phù hợp hơn với van 3 ngã.
Van điều khiển dầu nóng 3 ngã được phát triển để đáp ứng các yêu cầu điều khiển phức tạp hơn.
Đây là ưu điểm lớn nhất.
Van 3 ngã có thể:
Nhờ đó hệ thống có nhiều phương án điều khiển nhiệt độ hơn.
Trong các hệ thống sử dụng đường bypass, van 3 ngã giúp duy trì lưu lượng tuần hoàn qua bơm ngay cả khi tải nhiệt thay đổi.
Điều này góp phần:
Đối với các hệ thống có tải nhiệt thay đổi liên tục, van 3 ngã có thể giúp quá trình điều khiển mượt hơn khi được lựa chọn và cài đặt đúng.
Ứng dụng điển hình:
Van 3 ngã giúp kỹ sư có nhiều phương án bố trí hệ thống hơn.
Có thể lựa chọn:
phù hợp với từng quy trình công nghệ.
Do:
Tổng chi phí đầu tư thường cao hơn van 2 ngã.
Việc lựa chọn:
phải đúng theo sơ đồ công nghệ.
Nếu đấu nhầm cửa van hoặc chọn sai loại Mixing/Diverting, hệ thống có thể:
Tiêu chí | Van điều khiển dầu nóng 2 ngã | Van điều khiển dầu nóng 3 ngã |
|---|---|---|
| Chi phí đầu tư | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| Độ đơn giản khi lắp đặt | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| Điều khiển lưu lượng | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Chức năng Mixing | ✘ | ✔ |
| Chức năng Diverting | ✘ | ✔ |
| Duy trì lưu lượng tuần hoàn | Hạn chế | ✔ |
| Linh hoạt trong thiết kế | ⭐⭐⭐ | ⭐⭐⭐⭐⭐ |
| Phù hợp hệ thống đơn giản | ✔ | Có thể nhưng không cần thiết |
| Phù hợp hệ thống Thermal Oil phức tạp | Hạn chế | ✔ |
| Yêu cầu tính toán kỹ thuật | Cao | Rất cao |
Thay vì đặt câu hỏi:
"Van nào tốt hơn?"
Kỹ sư nên đặt câu hỏi:
"Hệ thống của mình cần điều khiển điều gì?"
Nếu chỉ cần:
→ Van điều khiển dầu nóng 2 ngã thường là lựa chọn hợp lý.
Nếu hệ thống cần:
→ Van điều khiển dầu nóng 3 ngã sẽ phù hợp hơn.
Trong quá trình tư vấn các hệ thống Thermal Oil, Phát Đạt không lựa chọn van dựa trên việc 2 ngã hay 3 ngã, mà bắt đầu từ sơ đồ công nghệ, mục tiêu điều khiển và điều kiện vận hành. Việc xem xét các thông số như lưu lượng, chênh áp (ΔP), nhiệt độ, áp suất, hệ số Cv/Kv và chế độ Fail Safe giúp lựa chọn đúng cấu hình ngay từ đầu, hạn chế thay đổi thiết kế sau khi lắp đặt và tối ưu hiệu quả vận hành lâu dài.
Việc lựa chọn đúng van điều khiển dầu nóng 2 ngã hoặc 3 ngã không chỉ ảnh hưởng đến khả năng điều khiển nhiệt độ mà còn quyết định hiệu suất truyền nhiệt, tuổi thọ thiết bị, mức tiêu thụ năng lượng và chi phí vận hành của toàn bộ hệ thống Thermal Oil.
Trong thực tế, nhiều sự cố sau khi đưa hệ thống vào vận hành không xuất phát từ chất lượng van mà đến từ việc lựa chọn sai ngay từ giai đoạn thiết kế.
Dưới đây là những sai lầm phổ biến mà các kỹ sư và chủ đầu tư cần tránh.
Đây là sai lầm phổ biến nhất.
Nhiều đơn vị chỉ yêu cầu:
"Báo giá van điều khiển dầu nóng DN50."
Trong khi một báo giá chính xác cần rất nhiều thông tin kỹ thuật như:
Hai van cùng DN50 nhưng cấu hình khác nhau có thể có mức giá và khả năng làm việc hoàn toàn khác nhau.
Nhiều người cho rằng:
DN50 thì phải dùng van DN50.
Thực tế, kích thước đường ống và kích thước van không phải lúc nào cũng giống nhau.
Việc lựa chọn cần dựa trên:
Nếu chỉ chọn theo DN, van có thể:
Một số hệ thống cần:
nhưng lại sử dụng van 2 ngã.
Ngược lại, có những hệ thống chỉ cần điều chỉnh lưu lượng đơn giản nhưng lại đầu tư van 3 ngã, làm tăng chi phí mà không mang lại hiệu quả tương xứng.
Giải pháp đúng là lựa chọn theo:
Đây là lỗi khá phổ biến.
Nhiều người chỉ biết:
"Van 3 ngã"
nhưng không xác định:
Hai loại này có:
Nếu lựa chọn sai, hệ thống có thể không đạt mục tiêu điều khiển dù van vẫn hoạt động bình thường.
Van 3 ngã luôn có ký hiệu:
Mỗi nhà sản xuất đều quy định rõ hướng dòng chảy.
Nếu đấu sai:
Hậu quả là:
Trước khi lắp đặt cần kiểm tra:
Nhiều hệ thống chỉ quan tâm đến loại actuator mà bỏ qua trạng thái của van khi mất điện hoặc mất khí nén.
Tùy yêu cầu công nghệ, có thể cần:
Lựa chọn không phù hợp có thể ảnh hưởng đến an toàn hoặc làm gián đoạn quá trình sản xuất khi xảy ra sự cố.
Một actuator phù hợp cần đáp ứng:
Nếu lựa chọn không đúng, van có thể không đạt hết hành trình hoặc làm việc không ổn định.
Dầu truyền nhiệt thường làm việc ở nhiệt độ cao.
Nếu lựa chọn:
không phù hợp với điều kiện làm việc, tuổi thọ của van có thể giảm và nguy cơ rò rỉ sẽ tăng.
Van điều khiển chỉ là một phần của hệ thống.
Khi lựa chọn cần xem xét đồng thời:
Một cấu hình phù hợp cần đảm bảo các thiết bị phối hợp đồng bộ với nhau.
Mỗi hệ thống Thermal Oil có đặc điểm riêng về:
Việc trao đổi đầy đủ thông tin với đơn vị tư vấn ngay từ đầu sẽ giúp giảm rủi ro lựa chọn sai cấu hình và hạn chế phải điều chỉnh sau khi lắp đặt.
Sai lầm | Hậu quả |
|---|---|
| Chỉ chọn theo giá | Van không đáp ứng yêu cầu kỹ thuật |
| Chỉ chọn theo DN | Điều khiển không ổn định do Cv/Kv không phù hợp |
| Không tính Cv/Kv | Van làm việc ngoài vùng điều khiển tối ưu |
| Chọn sai giữa van 2 ngã và 3 ngã | Hệ thống không đạt mục tiêu điều khiển |
| Nhầm Mixing và Diverting | Dòng dầu đi sai chức năng thiết kế |
| Lắp sai cửa A – B – AB | Điều khiển nhiệt độ không đúng |
| Không chọn đúng Fail Safe | Ảnh hưởng đến an toàn và quá trình vận hành khi xảy ra sự cố |
| Chọn actuator không phù hợp | Van không đạt hành trình hoặc phản hồi không đúng |
| Không xem xét nhiệt độ và vật liệu | Giảm tuổi thọ, tăng nguy cơ rò rỉ |
| Không đánh giá tổng thể hệ thống | Hiệu quả vận hành không như mong muốn |
Trong quá trình tư vấn các hệ thống dầu truyền nhiệt, Phát Đạt luôn bắt đầu bằng việc tìm hiểu quy trình công nghệ thay vì chỉ báo giá theo kích thước DN. Các thông tin như sơ đồ P&ID, nhiệt độ, áp suất, lưu lượng, chênh áp (ΔP), hệ số Cv/Kv, kiểu điều khiển và yêu cầu Fail Safe là cơ sở để lựa chọn đúng loại van và actuator.
Cách tiếp cận này giúp hạn chế các sai sót thường gặp, giảm nguy cơ phải thay đổi thiết kế sau khi lắp đặt và nâng cao độ ổn định của hệ thống trong quá trình vận hành.
Các sai lầm phổ biến như chọn sai van 2 ngã hoặc 3 ngã, nhầm Mixing và Diverting, không tính Cv/Kv hoặc lắp sai hướng dòng có thể ảnh hưởng đến hiệu quả vận hành và tuổi thọ của hệ thống dầu truyền nhiệt.
Việc lựa chọn van điều khiển dầu nóng 2 ngã hay 3 ngã không chỉ là quyết định về thiết bị, mà còn ảnh hưởng trực tiếp đến hiệu quả truyền nhiệt, độ ổn định của hệ thống và chi phí vận hành trong nhiều năm.
Trong quá trình tư vấn cho các nhà máy, Phát Đạt nhận thấy rằng phần lớn các vấn đề phát sinh sau khi lắp đặt không xuất phát từ chất lượng của van, mà do lựa chọn chưa phù hợp với yêu cầu công nghệ của hệ thống.
Thay vì chỉ dựa vào kích thước DN hoặc báo giá, đội ngũ kỹ thuật của Phát Đạt luôn bắt đầu bằng việc tìm hiểu toàn bộ điều kiện vận hành trước khi đề xuất cấu hình.
Khi tiếp nhận yêu cầu, chúng tôi ưu tiên thu thập các thông tin kỹ thuật như:
Những thông tin này giúp lựa chọn đúng loại van ngay từ đầu, thay vì phải thay đổi thiết kế sau khi lắp đặt.
Một quan niệm khá phổ biến là van điều khiển dầu nóng 3 ngã luôn là lựa chọn "cao cấp hơn".
Thực tế, nếu hệ thống chỉ cần điều chỉnh lưu lượng trên một đường ống và không có yêu cầu trộn dòng hoặc chuyển hướng dòng, van điều khiển dầu nóng 2 ngã hoàn toàn có thể đáp ứng tốt yêu cầu kỹ thuật.
Ngược lại, đối với các hệ thống có đường bypass, cần duy trì lưu lượng tuần hoàn hoặc yêu cầu điều khiển nhiệt độ chính xác hơn, van 3 ngã Mixing hoặc Diverting sẽ là lựa chọn phù hợp.
Việc lựa chọn đúng phụ thuộc vào quy trình công nghệ, không phụ thuộc vào số lượng cửa của van.
Một trong những bước quan trọng trong quá trình tư vấn là đánh giá lưu lượng và chênh áp để lựa chọn Cv/Kv phù hợp.
Việc chỉ chọn van theo DN có thể dẫn đến:
Đánh giá Cv/Kv ngay từ giai đoạn thiết kế giúp van hoạt động trong dải điều khiển phù hợp và nâng cao hiệu quả của hệ thống.
Nếu nhà máy anh/chị đang sử dụng Van điều khiển tuyến tính. Tham khảo bài viết Cách chọn van tuyến tính, để hiểu thêm cách tính Cv/Kv
Một hệ thống Thermal Oil hoạt động ổn định không chỉ phụ thuộc vào thân van.
Phát Đạt luôn xem xét sự tương thích giữa:
Việc đồng bộ các thành phần giúp tín hiệu điều khiển được truyền chính xác và hệ thống vận hành ổn định hơn.
Ngoài thông số kỹ thuật, chúng tôi cũng xem xét các yếu tố liên quan đến vận hành lâu dài như:
Điều này giúp giảm thời gian dừng máy khi cần bảo dưỡng hoặc sửa chữa.
Mỗi hệ thống Thermal Oil có yêu cầu riêng về:
Vì vậy, Phát Đạt không áp dụng một cấu hình chung cho mọi dự án mà lựa chọn giải pháp dựa trên điều kiện vận hành thực tế của từng hệ thống.
Khi tư vấn van điều khiển dầu nóng, mục tiêu của Phát Đạt không chỉ là cung cấp thiết bị mà còn hỗ trợ khách hàng:
✔ Tư vấn dựa trên sơ đồ P&ID và điều kiện vận hành thực tế.
✔ Hỗ trợ lựa chọn van 2 ngã, 3 ngã, Mixing và Diverting cho hệ thống Thermal Oil.
✔ Hỗ trợ tính toán Cv/Kv và lựa chọn actuator điện hoặc khí nén.
✔ Hỗ trợ lựa chọn chế độ Fail Safe theo yêu cầu công nghệ.
✔ Cung cấp đầy đủ tài liệu kỹ thuật, CO/CQ (khi áp dụng theo từng sản phẩm).
Để lựa chọn đúng van điều khiển dầu nóng 2 ngã hoặc 3 ngã, anh/chị chỉ cần chuẩn bị các thông tin dưới đây. Càng đầy đủ dữ liệu, việc tính toán và lựa chọn van càng chính xác.
☐ Nhiệt độ làm việc (°C)
☐ Áp suất làm việc (Bar)
☐ Lưu lượng (m³/h)
☐ Chênh áp qua van (ΔP)
☐ Kích thước đường ống (DN)
☐ Loại dầu truyền nhiệt sử dụng
☐ Van 2 ngã hay 3 ngã
☐ Nếu là van 3 ngã: Mixing hay Diverting
☐ Tín hiệu điều khiển (4–20 mA, 0–10 V hoặc ON/OFF)
☐ Actuator điện hay khí nén
☐ Điện áp sử dụng (24VDC, 24VAC hoặc 220VAC)
☐ Yêu cầu Fail Safe (FO, FC hoặc FLP)
☐ CO/CQ (nếu dự án yêu cầu)
☐ Sơ đồ P&ID hoặc sơ đồ đường ống (nếu có)
Chỉ cần gửi P&ID hoặc các thông số trên, đội ngũ kỹ thuật Phát Đạt có thể hỗ trợ kiểm tra loại van phù hợp, tính toán Cv/Kv, lựa chọn actuator và đề xuất cấu hình đáp ứng yêu cầu vận hành của hệ thống Thermal Oil.
Van 2 ngã dùng để điều chỉnh lưu lượng trên một đường ống. Van 3 ngã dùng để trộn dòng (Mixing) hoặc chuyển hướng dòng (Diverting) trong hệ thống Thermal Oil.
Khi hệ thống chỉ cần điều chỉnh lưu lượng dầu truyền nhiệt đến một thiết bị và không cần trộn hoặc chuyển hướng dòng dầu.
Khi hệ thống cần Mixing, Diverting, có đường bypass hoặc cần duy trì lưu lượng tuần hoàn qua bơm.
Mixing dùng để trộn hai dòng dầu thành một. Diverting dùng để chia một dòng dầu thành hai hướng khác nhau.
Không. Mỗi loại phù hợp với một ứng dụng khác nhau. Việc lựa chọn cần dựa trên sơ đồ P&ID và yêu cầu công nghệ.
Không nên. Chỉ thay thế khi thiết kế hệ thống phù hợp với chức năng của van 3 ngã.
Có. Cv/Kv là thông số quan trọng giúp lựa chọn kích thước van phù hợp với lưu lượng và chênh áp của hệ thống.
Không. Ngoài DN còn cần lưu lượng, áp suất, nhiệt độ, ΔP và các yêu cầu điều khiển khác.
Tùy điều kiện vận hành. Actuator điện phù hợp khi có nguồn điện ổn định, actuator khí nén phù hợp với các nhà máy đã có hệ thống khí nén và yêu cầu phản hồi nhanh.
Có. Đây là tín hiệu điều khiển tuyến tính phổ biến trong các hệ thống PLC, DCS và PID.
Có. Tuy nhiên, với các ứng dụng cần điều khiển nhiệt độ liên tục, tín hiệu tuyến tính thường phù hợp hơn.
Có. Tùy yêu cầu công nghệ có thể chọn Fail Open (FO), Fail Close (FC) hoặc Fail Last Position (FLP) nếu actuator hỗ trợ.
Giới hạn nhiệt độ phụ thuộc vào vật liệu thân van, seat, packing và thông số của từng nhà sản xuất. Cần lựa chọn theo điều kiện làm việc thực tế.
Nếu có, sơ đồ P&ID sẽ giúp xác định đúng loại van, hướng dòng và cấu hình phù hợp với hệ thống.
Có. Nên kiểm tra actuator, độ kín, hành trình van và các bộ phận làm kín theo khuyến nghị của nhà sản xuất.
Cần căn cứ vào sơ đồ công nghệ và mục tiêu điều khiển. Mixing dùng để trộn dòng, Diverting dùng để chuyển hướng dòng.
Nhiều dự án công nghiệp yêu cầu CO/CQ. Anh/chị nên trao đổi yêu cầu này khi đề nghị báo giá.
Nên cung cấp: nhiệt độ, áp suất, lưu lượng, ΔP, DN, loại van (2 ngã hoặc 3 ngã), Mixing/Diverting, tín hiệu điều khiển, điện áp, actuator và yêu cầu CO/CQ nếu có.
Van được sử dụng trong các hệ thống Thermal Oil của ngành nhựa, cao su, dệt nhuộm, thực phẩm, hóa chất, gỗ, bao bì và nhiều dây chuyền gia nhiệt công nghiệp khác.
Nên đánh giá toàn diện các yếu tố như sơ đồ P&ID, lưu lượng, nhiệt độ, áp suất, ΔP, Cv/Kv, kiểu điều khiển, actuator và yêu cầu vận hành. Việc lựa chọn dựa trên các thông số kỹ thuật này sẽ giúp hệ thống hoạt động ổn định và phù hợp với mục tiêu công nghệ.
Lựa chọn đúng van điều khiển dầu nóng 2 ngã hay 3 ngã không chỉ giúp hệ thống Thermal Oil vận hành ổn định mà còn góp phần tối ưu chi phí đầu tư, giảm tiêu hao năng lượng và hạn chế các sự cố trong quá trình vận hành.
Nếu anh/chị đang thiết kế hệ thống mới, cải tạo dây chuyền hoặc cần thay thế van điều khiển hiện có, đội ngũ kỹ thuật Phát Đạt sẵn sàng hỗ trợ từ bước phân tích yêu cầu đến lựa chọn cấu hình phù hợp.
✔ Tư vấn lựa chọn van điều khiển dầu nóng 2 ngã hoặc 3 ngã
✔ Phân tích Mixing hay Diverting theo sơ đồ P&ID
✔ Hỗ trợ tính toán Cv/Kv và lựa chọn kích thước van
✔ Tư vấn actuator điện hoặc khí nén
✔ Lựa chọn chế độ Fail Safe phù hợp với quy trình công nghệ
✔ Hỗ trợ CO/CQ theo yêu cầu của dự án
Đội ngũ kỹ thuật sẽ hỗ trợ kiểm tra thông số, tư vấn cấu hình phù hợp và đề xuất giải pháp đáp ứng yêu cầu vận hành của hệ thống Thermal Oil.
Để hiểu sâu hơn về hệ thống van điều khiển dầu nóng, anh/chị có thể tham khảo:
Việc lựa chọn đúng van điều khiển dầu nóng 2 ngã hay 3 ngã không phụ thuộc vào việc loại nào "tốt hơn", mà phụ thuộc vào mục tiêu điều khiển, sơ đồ công nghệ và điều kiện vận hành thực tế. Đánh giá đầy đủ các thông số kỹ thuật ngay từ đầu sẽ giúp hệ thống vận hành ổn định, giảm chi phí đầu tư không cần thiết và nâng cao hiệu quả sử dụng trong dài hạn.
Phát Đạt – Đồng hành cùng kỹ sư và nhà máy trong việc lựa chọn giải pháp van điều khiển dầu nóng phù hợp cho hệ thống Thermal Oil.
