So sánh van tuyến tính điện, khí nén và thủy lực | Chọn loại nào đúng kỹ thuật?

So sánh Van tuyến tính điện – Van tuyến tính khí nén – Van tuyến tính thủy lực: Chọn loại nào cho hệ thống công nghiệp?

Nếu bạn cần xem tổng quan về mức giá, cấu tạo và cách chọn các dòng van tuyến tính phổ biến, có thể tham khảo bài giá van tuyến tính để có góc nhìn đầy đủ hơn.

1. Vì sao cần so sánh các loại van tuyến tính?

Trong hệ thống điều khiển công nghiệp hiện đại (steam, HVAC, hóa chất, thực phẩm, năng lượng…), van tuyến tính (Linear Control Valve) là thiết bị then chốt giúp:

• Điều tiết lưu lượng, áp suất, nhiệt độ liên tục – chính xác
• Ổn định quá trình (process stability)
• Giảm tiêu hao năng lượng và bảo vệ thiết bị phía sau

Tuy nhiên, không phải mọi van tuyến tính đều giống nhau.

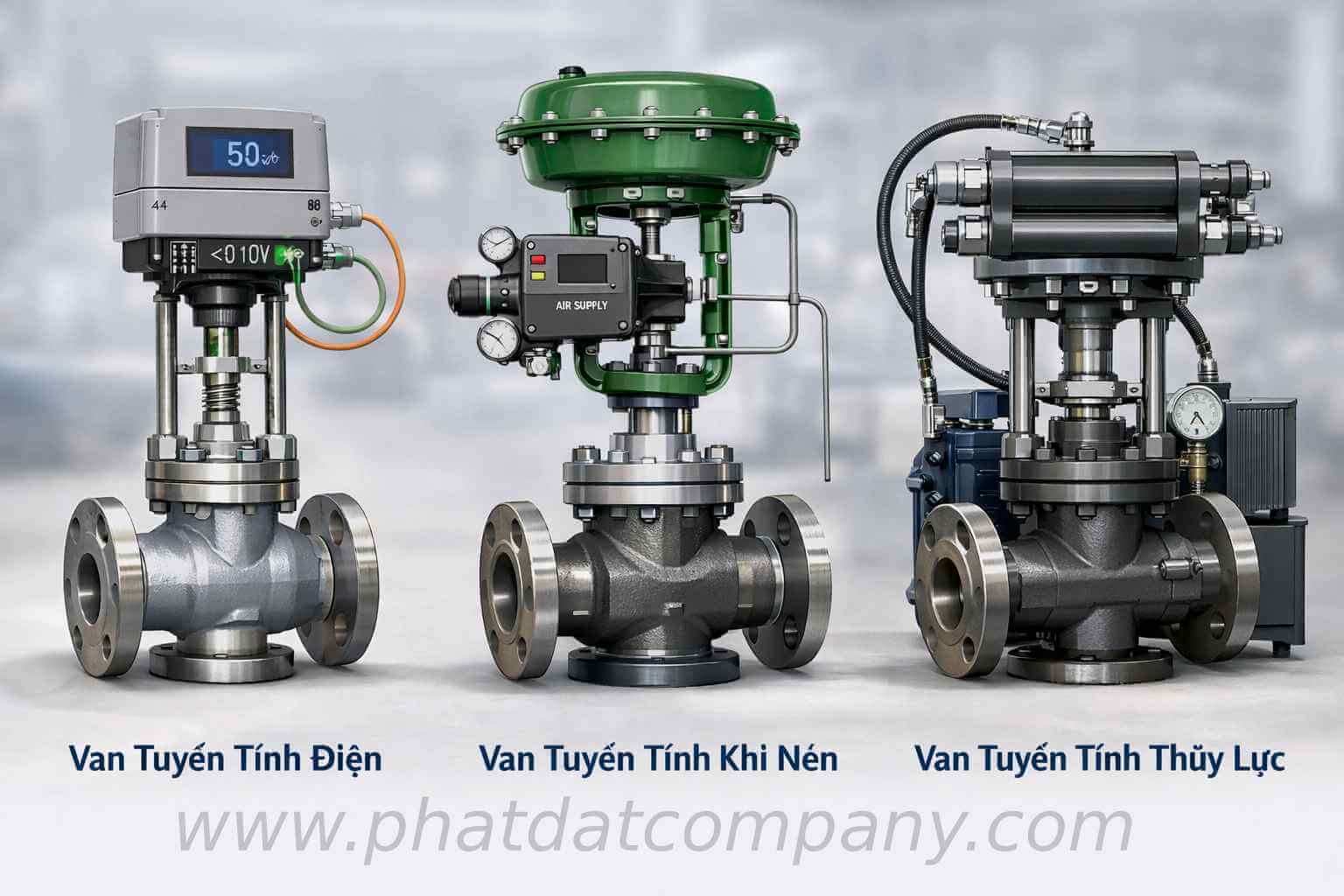

Ba loại van tuyến tính phổ biến: điện – khí nén – thủy lực, mỗi loại phù hợp một ứng dụng điều khiển khác nhau.

Ba công nghệ truyền động phổ biến nhất hiện nay gồm:

• Van tuyến tính điện
• Van tuyến tính khí nén
• Van tuyến tính thủy lực

Mỗi loại có đặc tính kỹ thuật – chi phí – ứng dụng hoàn toàn khác nhau. Chọn sai → rung giật, phản hồi chậm, hao năng lượng, hư van sớm.

2. Tổng quan 3 loại van tuyến tính phổ biến

3. Van tuyến tính điện (Electric Linear Control Valve)

3.1 Nguyên lý hoạt động

Van sử dụng mô-tơ điện (AC hoặc DC) để tạo chuyển động tuyến tính cho trục van (stem).
Tín hiệu điều khiển thường là:

• 0–10 V
• 4–20 mA
• Digital (Modbus, BACnet…)

Van tuyến tính điện – dễ lắp đặt, phù hợp HVAC và hệ thống tự động hóa quy mô nhỏ.

3.2 Ưu điểm

• ❇️ Không cần hệ thống khí nén
• ❇️ Lắp đặt đơn giản
• ❇️ Phù hợp nơi không có máy nén khí
• ❇️ Dễ tích hợp PLC nhỏ, BMS

3.3 Nhược điểm kỹ thuật

• ❌ Phản hồi chậm (so với khí nén)
• ❌ Kém bền trong môi trường nhiệt cao, ẩm
• ❌ Motor dễ hỏng nếu chạy liên tục 24/7
• ❌ Không phù hợp hơi nóng >180–200°C

3.4 Ứng dụng phù hợp

• HVAC
• Nước nóng
• Hệ thống nhỏ, tải ổn định
• Không khuyến nghị cho steam công nghiệp

4. Van tuyến tính khí nén (Pneumatic Linear Control Valve)

4.1 Nguyên lý hoạt động

Sử dụng áp suất khí nén (3–6 bar) tác động lên màng (diaphragm) hoặc piston để tạo lực tuyến tính.
Điều khiển qua positioner nhận tín hiệu:

• 4–20 mA
• 3–15 psi
• HART / Profibus

Van tuyến tính khí nén cho hệ thống hơi – phản hồi nhanh, chịu nhiệt và độ bền cao.

Để giúp anh/chị dễ hình dung cách van tuyến tính khí nén hoạt động ngoài thực tế, dưới đây là video kỹ sư Phát Đạt kiểm tra vận hành trên van DN32. Video cho thấy quá trình cấp tín hiệu điều khiển và phản hồi của van, giúp đánh giá khả năng điều khiển trước khi đưa vào hệ thống.

4.2 Ưu điểm vượt trội

•  Phản hồi rất nhanh (<1 giây)
•  Hoạt động ổn định trong môi trường nhiệt cao
•  An toàn (không tia lửa điện)
•  Bền bỉ – tuổi thọ cao
•  Lý tưởng cho điều khiển PID

4.3 Nhược điểm

• ❌ Cần hệ thống khí nén sạch
• ❌ Cần thêm air filter regulator
• ❌ Đầu tư ban đầu cao hơn van điện

Hiện tượng van tuyến tính bị giật rung khi điều khiển.

4.4 Ứng dụng điển hình

• Hệ thống hơi nóng (steam)
• Boiler, heat exchanger
• Thực phẩm, dược phẩm
• Hóa chất, giấy, dệt nhuộm

 Đây là loại van tuyến tính được dùng nhiều nhất trong công nghiệp hiện nay

5. Van tuyến tính thủy lực (Hydraulic Linear Control Valve)

5.1 Nguyên lý hoạt động

Dùng dầu thủy lực áp suất cao (thường 50–200 bar) để tạo lực đẩy rất lớn lên trục van.

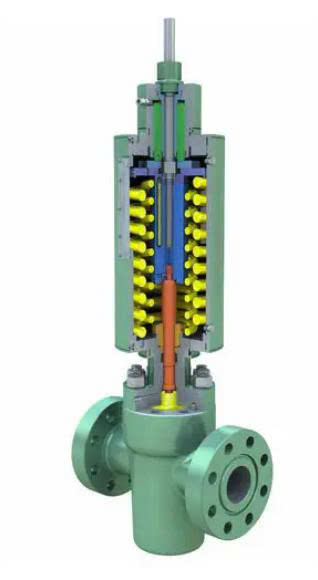

Van tuyến tính thủy lực – giải pháp điều khiển mạnh mẽ cho nhà máy thép, thủy điện, xi măng.

5.2 Ưu điểm

•  Lực điều khiển cực lớn
•  Điều khiển tải nặng, đường kính lớn
•  Vận hành mượt trong hệ thống đặc thù

5.3 Nhược điểm nghiêm trọng

•  Hệ thống phức tạp
•  Nguy cơ rò rỉ dầu
•  Chi phí đầu tư & bảo trì rất cao
•  Không phù hợp nhà máy thông thường

5.4 Ứng dụng

• Nhà máy điện
• Thủy điện
• Công nghiệp nặng đặc thù

6. So sánh kỹ thuật chi tiết

So sánh chi tiết 3 loại van tuyến tính giúp chọn đúng giải pháp cho từng hệ thống.

So sánh tín hiệu điều khiển 0–10V và 4–20mA.

Khuyến nghị của kỹ sư Phát Đạt

Qua nhiều dự án lắp đặt cho hệ thống hơi nóng, dầu truyền nhiệt và HVAC, van tuyến tính khí nén vẫn là lựa chọn phù hợp trong đa số ứng dụng cần điều khiển liên tục nhờ độ ổn định, tuổi thọ cao và khả năng làm việc ở môi trường nhiệt độ khắc nghiệt. Tuy nhiên, việc lựa chọn cuối cùng vẫn phụ thuộc vào môi chất, áp suất, nhiệt độ và yêu cầu điều khiển của từng hệ thống.

7. Nên chọn loại van tuyến tính nào?

• Steam – hơi nóng – nhà máy → Van tuyến tính khí nén
• HVAC – nước nóng – công trình → Van tuyến tính điện
• Tải siêu lớn – công nghiệp đặc biệt → Van thủy lực

Trong hơn 90% hệ thống hơi tại Việt Nam, van tuyến tính khí nén là lựa chọn tối ưu nhất về kỹ thuật lẫn chi phí vòng đời.

Van tuyến tính khí nén có tốc độ phản hồi nhanh và ổn định hơn trong điều khiển quá trình.

8. Kinh nghiệm thực tế từ Phát Đạt Company

Phát Đạt Company đã triển khai nhiều dự án sử dụng van tuyến tính khí nén CONFLOW (Ý) kết hợp:

• Positioner thông minh 4–20 mA
• Bộ điều khiển PID
• Cảm biến áp suất AFRISO (Đức)

Kết quả:

• Ổn định áp suất ±1%
• Giảm tiêu hao hơi 10–15%
• Vận hành bền bỉ 24/7

Lựa chọn đúng loại van tuyến tính giúp hệ thống vận hành ổn định và tiết kiệm năng lượng.

9. Kết luận kỹ thuật

Không có van tuyến tính “tốt nhất” – chỉ có van phù hợp nhất với hệ thống.

Nếu hệ thống của bạn:

• Có hơi nóng
• Cần điều khiển chính xác
• Vận hành liên tục

 Van tuyến tính khí nén là lựa chọn nên ưu tiên hàng đầu.
