1. Giới thiệu về Bộ tách ẩm hơi nóng Steam Separator
Trong các hệ thống hơi nóng công nghiệp (steam system), chất lượng hơi đóng vai trò cực kỳ quan trọng. Hơi ẩm, hơi chứa giọt nước (wet steam) có thể gây ra nhiều vấn đề nghiêm trọng: giảm hiệu suất truyền nhiệt, làm hỏng thiết bị, gây ăn mòn và tạo hiện tượng búa nước (water hammer).
Steam Separator – hay Bộ tách ẩm hơi nóng / Condensate Separator – là thiết bị được thiết kế để tách các giọt nước, tạp chất và hơi ngưng tụ ra khỏi dòng hơi, giúp hơi trở nên khô hơn, sạch hơn trước khi đi vào thiết bị tiêu thụ.
Hơi sau khi tách ẩm cần được đưa qua đồng hồ đo lưu lượng hơi nóng để đảm bảo phép đo chính xác và ổn định lâu dài.
Steam Separator thường được lắp đặt trước:
Bộ tách ẩm là một thiết bị nhỏ, nhưng lại đem đến hiệu quả lớn trong việc bảo vệ hệ thống, giảm chi phí bảo trì và nâng cao độ bền thiết bị.

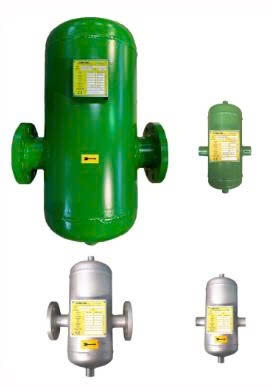

Hình thực tế steam separator giúp tách nước ngưng khỏi dòng hơi trước khi vào van điều khiển, bảo vệ actuator và van tuyến tính.
2. Tại sao hơi nước (steam) lại bị ẩm?
Ngay cả khi lò hơi vận hành ổn định, hơi vẫn có thể chứa lượng lớn giọt nước. Nguyên nhân:
2.1. Hiện tượng mang theo giọt nước (Carryover)
Khi tốc độ hơi quá cao hoặc lò hơi hoạt động quá tải, nước lỏng trong bao hơi bị kéo theo đường ống.
2.2. Bảo ôn đường ống kém
Nhiệt bị thất thoát làm hơi chuyển hóa ngược thành condensate.
2.3. Thiết kế đường ống chưa chuẩn
2.4. Thiết bị tiêu thụ hơi nhạy cảm
Van tuyến tính, heat exchanger, thiết bị đo mức hơi… rất nhạy với giọt nước.
⚠️ Hơi ẩm là nguyên nhân trực tiếp gây:
3. Bộ tách ẩm hơi nóng là gì? Chức năng chính
Steam Separator là thiết bị dùng để tách condensate và tạp chất ra khỏi dòng hơi nhờ nguyên lý thay đổi hướng dòng chảy, hiệu ứng ly tâm hoặc sự giảm tốc đột ngột.
Chức năng chính:
4. Cấu tạo của Bộ tách ẩm hơi nóng Steam Separator
Tùy nhà sản xuất (Conflow – TLV – Spirax – Armstrong…), cấu tạo có thể khác nhau, nhưng thường có các phần:
4.1. Thân separator (Body)
4.2. Tấm chuyển hướng / ngăn deflector
Tạo xoáy hoặc thay đổi hướng dòng hơi, giúp giọt nước tách ra khỏi hơi.
4.3. Buồng tách (Separation chamber)
Condensate lắng xuống đáy.
4.4. Ngõ xả condensate
Kết nối với:
4.5. Cổng in/out
5. Nguyên lý hoạt động của Steam Separator
Steam Separator hoạt động dựa trên 3 nguyên lý chính:
5.1. Nguyên lý thay đổi hướng dòng chảy (Directional Change)
Dòng hơi đi vào separator sẽ bị bẻ hướng qua các tấm deflector.
→ Giọt nước nặng hơn, quán tính lớn → rơi xuống đáy.
5.2. Nguyên lý ly tâm (Cyclone / Centrifugal)
Một số loại (cyclone separator) tạo xoáy mạnh quanh vách.
→ Lực ly tâm đẩy giọt nước ra ngoài → tách khỏi hơi.
5.3. Hiệu quả giảm tốc (Velocity Reduction)
Hơi vào khoang lớn → tốc độ giảm đột ngột → giọt nước không còn được cuốn theo.
Condensate sẽ:
6. Phân loại Steam Separator
6.1. Cyclone Steam Separator
Tách ẩm rất cao → 98–99%.
Thường dùng cho:
6.2. Baffle-Type Separator (loại tấm hướng dòng)
Giá rẻ hơn, cấu tạo đơn giản.
Hiệu quả: 90–95%.
6.3. Mesh-Type Separator
Dùng lưới kim loại để bắt các giọt nước.
Hiệu quả cao nhưng cần vệ sinh định kỳ.
7. Ứng dụng của Steam Separator bộ tách ẩm hơi
Steam Separator được sử dụng trong:
Bất kỳ nơi nào cần hơi khô – hơi sạch, Separator đều là lựa chọn cần thiết.
Trong nhiều hệ thống hơi công nghiệp, đặc biệt tại nhà máy giặt là, thực phẩm và dệt nhuộm, tình trạng hơi ẩm và nước ngưng tồn tại trong đường ống là nguyên nhân phổ biến gây rung van điều khiển và sai lệch tín hiệu actuator.
Thực tế cho thấy, khi lắp steam separator trước van điều khiển tuyến tính control valve:
Đây là giải pháp đơn giản nhưng mang lại hiệu quả lâu dài cho hệ thống hơi.
Ngoài van tuyến tính, separator còn bảo vệ:
Boiler feed
Heat exchanger
Turbine
Chiller
Tank
Hơi khô → thiết bị bền hơn, hệ thống ổn định, tiết kiệm năng lượng.
8. Tiêu chí chọn Steam Separator phù hợp
8.1. Chọn theo lưu lượng hơi
Dựa trên tốc độ hơi tối ưu: 15–30 m/s
Nếu tốc độ vượt quá → hiệu suất tách ẩm giảm.
8.2. Chọn theo áp suất & nhiệt độ
Thông thường:
8.3. Chọn theo vật liệu
8.4. Chọn theo loại tách ẩm
8.5. Chọn thương hiệu uy tín
Ví dụ: Conflow – TLV – Spirax – Armstrong – ADCA
9. Hướng dẫn lắp đặt Steam Separator
9.1. Lắp theo phương thẳng đứng
Ý nghĩa:
9.2. Luôn có Steam Trap ở đáy separator
Nếu không có trap → nước đầy → separator mất tác dụng.
9.3. Lắp trước các thiết bị quan trọng
9.4. Bảo ôn đúng kỹ thuật
Tránh hơi chuyển ngược thành condensate.
9.5. Không lắp ngược chiều mũi tên flow
Điều này làm giảm hiệu quả tách ẩm.
Sơ đồ lắp đặt steam separator đúng kỹ thuật trên đường ống hơi, kết hợp steam trap để xả nước ngưng và bảo vệ van điều khiển.
10. Các lỗi thường gặp khi sử dụng Separator
10.1. Không lắp trap ở đáy separator
→ Condensate bị giữ lại → tách ẩm không hiệu quả.
10.2. Chọn sai kích cỡ
Quá nhỏ → tốc độ hơi cao → không tách được.
Quá lớn → hiệu suất thấp.
10.3. Không bảo ôn
→ Condensate tái hình thành sau separator.
10.4. Lắp quá xa van tuyến tính
→ Condensate có thể hình thành lại trên đường ống.
10.5. Steam separator có thay thế steam trap được không?
→ Không. Steam separator dùng để tách ẩm khỏi dòng hơi. Steam trap dùng để xả nước ngưng ra khỏi hệ thống.
11. Steam Separator của Conflow – Giải pháp được nhiều nhà máy lựa chọn
Conflow (Italy) là nhà sản xuất thiết bị hơi nổi tiếng tại châu Âu, với dòng separator SCV–SCA:
11.1. Ưu điểm
11.2. Ứng dụng
Phat Dat Company hiện cung cấp hệ SCV – SCA của Conflow với giá tốt, có sẵn hàng.
12. Kết luận
Steam Separator là thiết bị nhỏ nhưng ảnh hưởng lớn đến:
Trong các hệ thống steam hiện đại, đặc biệt có van tuyến tính, Separator gần như bắt buộc phải có nếu muốn đảm bảo tuổi thọ thiết bị và ổn định sản xuất lâu dài.
